Тепловые трубы и паровые камеры представляют собой эффективные средства для передачи тепла, используемые в самых разнообразных областях, от электроники до промышленных процессов. Тепловые трубы — это устройства с высокой теплопроводностью, которые эффективно переносят тепло от источника к радиатору. Паровые камеры, работающие по аналогичному принципу, обеспечивают равномерное распределение тепла по большой площади.
Эти устройства эксплуатируют принцип фазового перехода для эффективной транспортировки тепла: рабочее тело внутри тепловой трубы или паровой камеры, обычно жидкость с низкой точкой кипения, испаряется в зоне высокой температуры. Затем пар перемещается к части устройства, где температура ниже, где он конденсируется, отдавая тепло окружающей среде или специально предназначенному для этого теплообменнику. Конденсат возвращается в исходную точку благодаря капиллярным свойствам внутренней структуры тепловой трубы или силе тяжести, в случае простейших конструкций, для повторного испарения.
Этот циклический процесс позволяет тепловым трубам и паровым камерам переносить значительно большее количество тепла, чем это возможно за счет чисто проводимости, при этом поддерживая относительно низкий температурный градиент между горячим и холодным концами. Эффективность таких систем особенно заметна при работе в условиях ограниченного пространства или, когда необходимо быстро отвести большое количество тепла от чувствительных к перегреву компонентов.
Ключевые параметры для выбора:
Тепловые трубы и паровые камеры обеспечивают высокую эффективность теплоотвода и могут быть адаптированы к различным условиям эксплуатации, что делает их востребованными во многих сферах применения.
В мире высокопроизводительной электроники борьба с перегревом превратилась в одну из ключевых инженерных задач. Тепловые трубы и паровые камеры стали незаменимыми компонентами, обеспечивающими стабильную работу устройств, которые буквально помещаются у нас на ладони. Эти устройства не просто отводят тепло, они делают это с неверсальной эффективностью, используя фундаментальные законы физики фазового перехода. В отличие от массивных медных радиаторов, они позволяют быстро транспортировать тепловую энергию на расстояние, минимизируя градиент температур и предотвращая появление локальных "горячих точек", которые являются главной причиной деградации кремниевых кристаллов. Их работа бесшумна, не требует обслуживания и отличается высочайшей надежностью, что делает их идеальным решением для систем, где отказ недопустим.

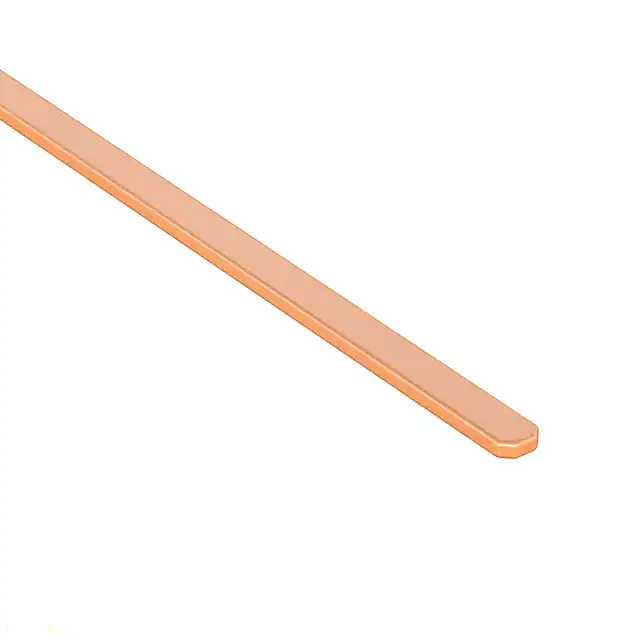

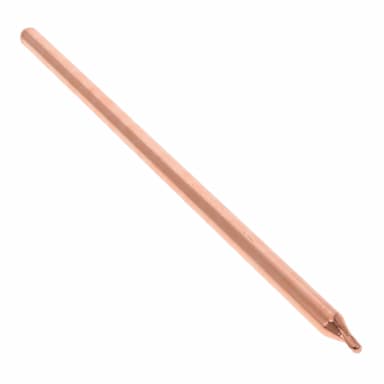

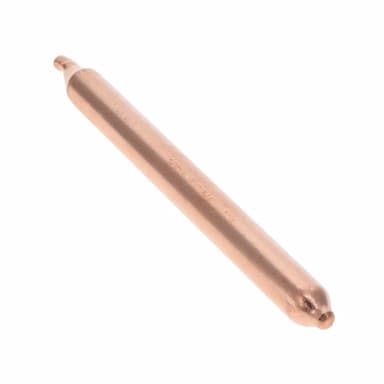

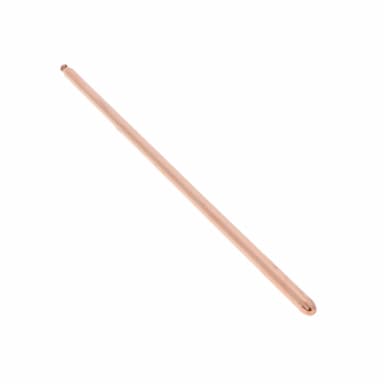

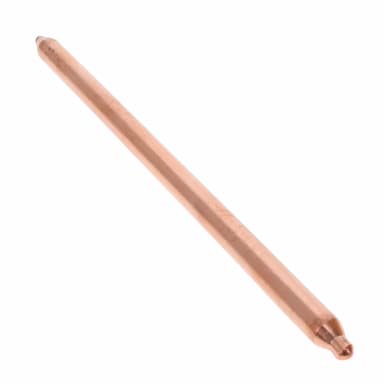

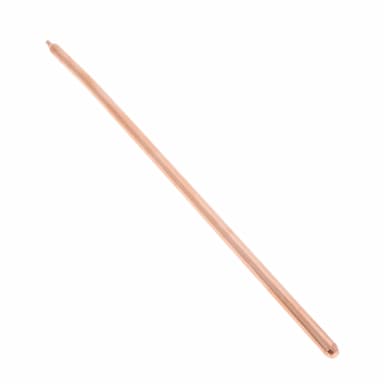

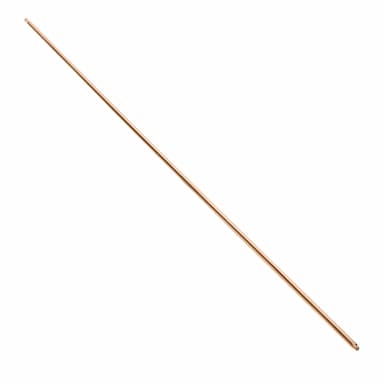

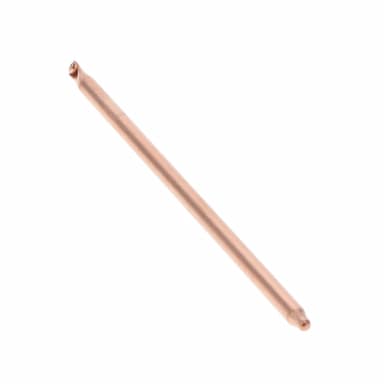

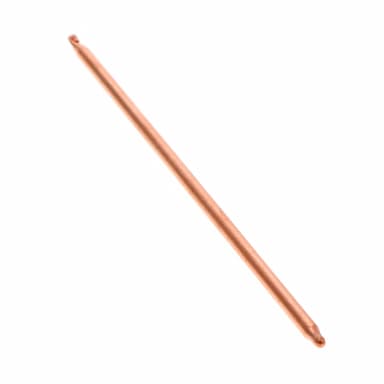

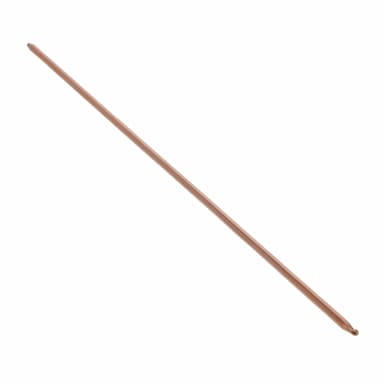

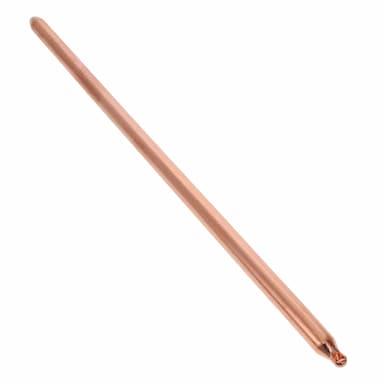

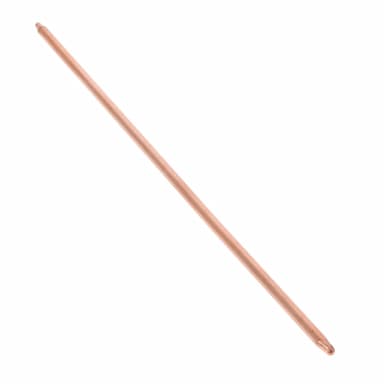

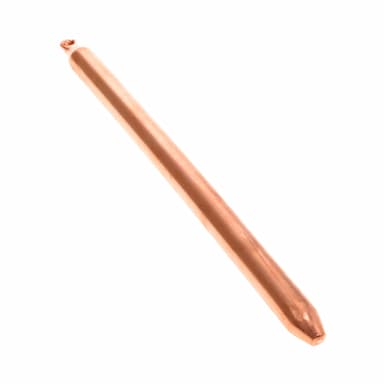

Принцип работы этих устройств, основанный на замкнутом цикле испарения и конденсации рабочей жидкости, был известен еще в середине XX века, но настоящий расцвет технологии произошел с бумом мобильных и высокопроизводительных вычислений. Современные тепловые трубы представляют собой герметичные медные или никелированные трубки с специальной капиллярной структурой внутри – фитилем. Когда один конец трубы нагревается, жидкость (чаще всего дистиллированная вода) мгновенно испаряется, поглощая огромное количество тепловой энергии. Пар движется в более холодную зону, конденсируется, отдавая тепло, а фитиль за счет капиллярных сил возвращает жидкость обратно к источнику нагрева. Этот цикл повторяется непрерывно, обеспечивая теплопроводность, которая может в сотни раз превышать показатели чистой меди.
Практические сценарии применения тепловых труб и паровых камер невероятно разнообразны и охватывают практически всю современную электронику. В игровых ноутбуках и рабочих станциях именно они отвечают за охлаждение центрального и графического процессоров, позволяя им длительное время работать в режиме турбо-буста без риска термического троттлинга – снижения производительности из-за перегрева. В компактных игровых консолях, таких как PlayStation и Xbox, паровые камеры большой площади равномерно "размазывают" тепло от чипа по всей поверхности, что позволяет использовать низкопрофильные и тихие системы охлаждения. В сфере телекоммуникаций они охлаждают процессоры в маршрутизаторах и базовых станциях 5G, обеспечивая стабильное соединение.
Высокочастотные процессоры в серверах дата-центров, силовая электроника в промышленных инверторах и системах управления, мощные светодиоды в уличном освещении и проекторах – везде требуется эффективный и надежный отвод тепла. Даже в космической отрасли, где нет конвекции, тепловые трубы являются основным способом терморегуляции спутников и орбитальных станций. По сути, любое устройство, где есть мощный источник тепла и ограничения по габаритам, весу или шуму, является потенциальной областью для внедрения этих технологий. Они стали тем незаметным, но критически важным элементом, который позволяет инженерам продолжать закон Мура, упаковывая все больше вычислительной мощности в меньшие объемы.
Выбор оптимального решения зависит от конкретной задачи, и понимание ключевых параметров сэкономит время и ресурсы. Первый фактор – тепловая мощность (Qmax), измеряемая в ваттах (Вт). Она должна с запасом превышать расчетное тепловыделение охлаждаемого компонента. Второй критический параметр – термическое сопротивление (Rth), показывающее, насколько сильно система препятствует переносу тепла от чипа к окружающей среде; чем оно ниже, тем эффективнее охлаждение. Диаметр и длина тепловой трубы напрямую влияют на ее способность транспортировать тепло: более толстые и короткие трубы имеют лучшее сопротивление.
Тип фитиля определяет эффективность работы против силы тяжести: простые фитили-канавки хорошо работают в горизонтальном положении, в то время как более сложные композитные или порошковые фитили позволяют трубе эффективно функционировать в любом ориентации. Материал корпуса (медь, никелированная медь) влияет на коррозионную стойкость и общую эффективность. Для паровых камер ключевым является еще и площадь основания – она должна максимально соответствовать размеру теплораспределительной крышки процессора для минимизации переходного сопротивления. Также важно учитывать способ интеграции: будет ли труба припаяна к радиатору или прижата механически, что влияет на итоговую стоимость и эффективность сборки.
Эиком Ру предлагает комплексный подход к решению задач теплового менеджмента. Наш ассортимент включает тепловые трубы и паровые камеры от проверенных мировых производителей, что гарантирует их соответствие заявленным характеристикам и долговечность. Мы понимаем, что надежность системы охлаждения напрямую определяет жизненный цикл всего устройства, поэтому тщательно проверяем качество поставляемой продукции. Наши технические специалисты всегда готовы помочь с подбором компонентов, опираясь на ваш технический запрос и требования к тепловому режиму.
Мы создаем выгодные условия для сотрудничества как для крупных OEM-производителей, так и для инженеров-разработчиков и небольших компаний, реализуя гибкую ценовую политику и предлагая конкурентные условия поставки. Важным преимуществом для наших клиентов по всей России является бесплатная доставка, которая позволяет получать необходимые компоненты быстро и без дополнительных издержек, оптимизируя процесс разработки и производства. С Эиком Ру вы получаете не просто компонент, а готовое, эффективное и надежное решение для ваших самых сложных задач в области теплоотвода.
