Кабельные ферриты

Кабельные ферриты: незаметные защитники цифрового мира

В современной электронике, где плотность компонентов и скорость передачи данных достигают невероятных величин, проблема электромагнитной совместимости (ЭМС) выходит на первый план. Кабельные ферриты, или ферритовые фильтры, являются ключевыми, хотя и часто недооцененными, элементами в решении этой задачи. Любой кабель, будь то USB, Ethernet или силовой, по своей природе является эффективной антенной, которая может как излучать создаваемые устройством высокочастотные помехи в окружающее пространство, так и улавливать внешние наводки, нарушающие стабильную работу аппаратуры. Это приводит к сбоям, снижению скорости передачи данных, помехам в аудио- и видеотракте и даже к невозможности прохождения строгих сертификационных испытаний на электромагнитную совместимость. Установка ферритового кольца на кабель — это простое и элегантное решение, позволяющее резко повысить помехоустойчивость системы без изменения самой схемы. Эти компоненты выполняют роль высокочастотного барьера, подавляя нежелательные синфазные помехи, которые и являются основной причиной электромагнитных проблем в кабельных линиях.

От военной радиосвязи к массовой электронике: история и физика явления

История применения ферритов началась в середине XX века, активно развиваясь в области военных и профессиональных коммуникационных систем, где чистота сигнала была вопросом первостепенной важности. Ферриты — это класс керамических материалов на основе оксида железа, легированных другими металлами (такими как марганец, цинк, никель), которые обладают уникальными магнитными свойствами: высоким магнитной проницаемостью при одновременном низком электрическом сопротивлении. Именно это сочетание позволяет им эффективно поглощать энергию высокочастотных электромагнитных полей, преобразуя ее в тепло. Принцип работы кабельного феррита основан на создании синфазного дросселя. Когда кабель пропускается через ферритовое кольцо, высокочастотные синфазные помехи (одинаковые по фазе и амплитуде в обоих проводниках) создают в материале кольца переменное магнитное поле, на которое феррит реагирует, проявляя значительное индуктивное сопротивление. Это сопротивление и "гасит" нежелательные высокочастотные токи. Для полезного дифференциального сигнала (данные, питание) феррит практически прозрачен, так как магнитные поля, создаваемые противоположными токами в проводниках, взаимно компенсируются. Эволюция технологии шла по пути создания составов с разной магнитной проницаемостью и кривыми потерь, оптимизированных под конкретные частотные диапазоны — от килогерц для импульсных источников питания до гигагерц для высокоскоростных данных.

Разнообразие решений: как выбрать правильный феррит

Несмотря на простоту конструкции, ассортимент кабельных ферритов весьма разнообразен и их выбор зависит от конкретной решаемой задачи. Наиболее распространенный тип — это ферритовые бочонки (beads) с защелкивающимся корпусом, которые можно быстро установить на уже собранный кабель. Они различаются по внутреннему диаметру, который должен соответствовать толщине кабеля, и по материалу феррита, определяющему рабочую полосу частот. Например, ферриты на основе никель-цинка (NiZn) эффективны на более высоких частотах (выше 50 МГц) и идеальны для цифровых линий (USB, HDMI, Ethernet), в то время как марганец-цинковые (MnZn) составы лучше подавляют низко- и среднечастотные помехи (например, от импульсных блоков питания). Другой крупный класс — это тороидальные кольца, на которые необходимо многократно намотать проводник. Такой способ кардинально увеличивает индуктивность и, как следствие, эффективность подавления, но требует более сложного монтажа. Эти кольца часто используются в силовой электронике и профессиональном оборудовании. Также существуют ферритовые трубки для пайки непосредственно на печатную плату, в которые затем пропускается кабель, обеспечивая максимально надежное соединение. При выборе необходимо учитывать три ключевых параметра: импеданс (в Омах) на целевой частоте, внутренний диаметр и материал сердечника, что в комплексе позволяет подобрать оптимальный фильтр для подавления конкретного типа помех.

Зачем нужны кабельные ферриты: тихие защитники ваших устройств

В мире электроники, где каждое устройство генерирует электромагнитные помехи, задача обеспечения чистого сигнала и стабильной работы становится критической. Кабельные ферриты, или ферритовые фильтры, — это именно те незаметные, но незаменимые компоненты, которые берут на себя роль «буферов» или «поглотителей» высокочастотного шума. Представьте себе ситуацию: микрофонный кабель, лежащий рядом с блоком питания, начинает фонить, на экране монитора появляются полосы от близлежащего Wi-Fi-роутера, или сетевая карта периодически теряет пакеты данных. Всё это — последствия электромагнитных помех, которые эффективно подавляются с помощью ферритовых колец. Они не являются фильтрами в классическом понимании с конденсаторами и катушками, а работают как высокочастотные дроссели, увеличивая импеданс кабеля на паразитных частотах и не давая им распространяться как в виде излучения в эфир, так и внутрь самого устройства. Их применение — это простой, экономичный и чрезвычайно эффективный метод соответствия строгим международным стандартам электромагнитной совместимости (EMC).

Разновидности и конструктивное исполнение ферритовых фильтров

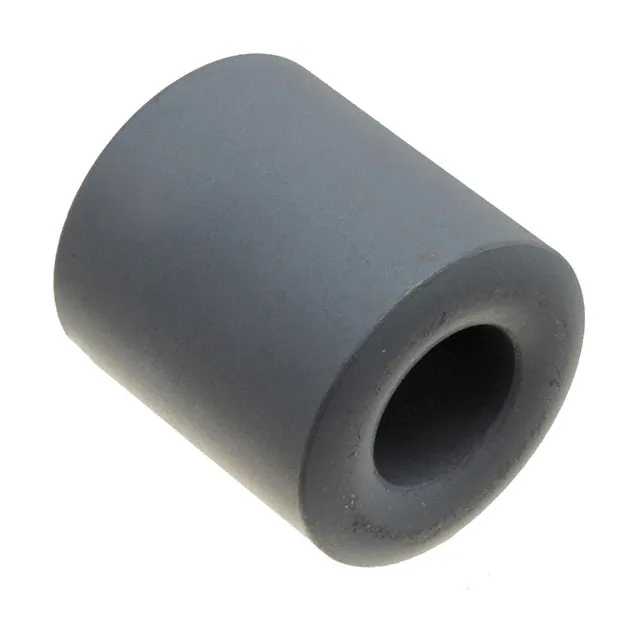

Несмотря на простоту принципа действия, разнообразие моделей кабельных ферритов огромно и обусловлено конкретными задачами. Основное деление происходит по типу монтажа: разъемные (на защелках) и неразъемные (которые необходимо надеть на кабель до обжима разъема). Разъемные цилиндры — самый популярный вариант для готовых изделий, их можно установить в любой момент, просто защелкнув вокруг кабеля. Для массового производства чаще предназначены неразъемные кольца, через которые кабель пропускается на этапе сборки. Не менее важна классификация по материалу сердечника. Марки феррита, такие как NiZn (никель-цинк) и MnZn (марганец-цинк), кардинально различаются своими свойствами. NiZn-ферриты обладают высоким сопротивлением и отлично поглощают помехи на самых высоких частотах (выше 50 МГц), что делает их идеальными для USB, HDMI, Ethernet-кабелей и радиочастотной аппаратуры. MnZn-ферриты, напротив, эффективны на более низких частотах (до десятков МГц) и применяются для подавления помех в импульсных блоках питания и системах электропитания. Также ферриты различаются по размеру: маленькие bead-индукторы для монтажа на плату и крупные бочонки для толстых силовых кабелей. Выбор конкретного типа зависит от спектра помех, толщины кабеля и требуемого уровня подавления.

Как правильно выбрать ферритовый фильтр для вашей задачи

Выбор кабельного феррита — это не просто покупка первого попавшегося кольца подходящего диаметра. Чтобы компонент работал эффективно, необходимо анализировать несколько ключевых параметров. Первый и самый очевидный — внутренний диаметр: он должен соответствовать толщине кабеля с небольшим запасом, но без чрезмерного люфта. Второй, и самый важный, — частотный диапазон подавления. Изучите техническую документацию (datasheet) на феррит: график импеданса в зависимости от частоты покажет, в какой именно области он работает максимально эффективно. Для цифровых линий (DVI, DisplayPort) нужны ферриты, пик эффективности которых приходится на сотни мегагерц. Для силовых кабелей достаточно работы на частотах в единицы мегагерц. Третий фактор — материал сердечника (NiZn или MnZn), который напрямую определяет частотные характеристики. Также обратите внимание на конструкцию: для сервисного обслуживания и прототипирования берите разъемные модели, для финального продукта — неразъемные. Не забывайте, что для достижения максимального эффекта кабель можно сделать несколько витков вокруг кольца, что многократно увеличит индуктивность и, следовательно, эффективность подавления помех.

Почему заказ ферритов в «Эиком Ру» — это верное решение

Наш интернет-магазин «Эиком Ру» осознает, что надежность вашего устройства начинается с качества каждого его компонента. Поэтому мы предлагаем только проверенные временем и сертифицированные ферритовые фильтры от ведущих мировых производителей. Наш складской ассортимент включает сотни позиций различных типоразмеров, материалов и конструкций, что позволяет инженерам и радиолюбителям найти точное решение для любого проекта — от подавления помех в аудиоаппаратуре до обеспечения EMC в промышленном оборудовании. Мы тщательно контролируем подлинность и качество каждой партии товара, избавляя вас от риска столкнуться с контрафактной продукцией. Помимо огромного выбора, мы предлагаем прозрачные и выгодные условия сотрудничества: конкурентные цены, оперативную обработку заказов и бесплатную доставку по всей территории Российской Федерации при выполнении условий акции. Сотрудничая с нами, вы получаете не просто деталь, а гарантию стабильной и безотказной работы ваших электронных систем.
