Беспаечные платы

Беспаечные платы: фундамент для воплощения идей

В мире современной электроники, где скорость разработки и итерации играет ключевую роль, беспаечные монтажные платы (breadboard) стали незаменимым инструментом для инженеров, студентов и радиолюбителей. Эти устройства представляют собой сердце процесса прототипирования, позволяя быстро и без необратимых изменений собирать, тестировать и модифицировать электрические схемы любой сложности. Их важность невозможно переоценить: они выступают в роли своеобразного эскиза, на котором оттачивается концепция будущего устройства, прежде чем она будет перенесена на постоянную печатную плату. Использование беспаечных плат кардинально снижает порог входа в электронику, делая эксперименты безопасными и доступными, и одновременно ускоряет профессиональную разработку, экономя драгоценное время и ресурсы на этапе проверки гипотез и поиска оптимальных решений.

Эволюция от «доски для хлеба» к высокоточному инструменту

История беспаечных плат уходит корнями в первые десятилетия XX века, когда изобретатели для сборки прототипов буквально использовали деревянные доски для нарезки хлеба, вбивая в них гвозди и припаивая к ним радиодетали. Этот кустарный метод дал название всей технологии — «breadboarding». Однако настоящая революция произошла в 1970-х годах с появлением пластиковой монтажной платы без пайки (solderless breadboard), запатентованной компанией AP Products. Её гениальная конструкция была основана на системе внутренних пружинных контактов из никелированной или нержавеющей стали, надежно удерживающих выводы компонентов и обеспечивающих стабильное электрическое соединение. Принцип работы основан на строгой матрице подключения: ряды отверстий на лицевой панели объединены в электрические узлы по пять контактов, а вдоль краев, как правило, проложены две шины для питания и земли. Эта стандартизированная архитектура, интуитивно понятная каждому инженеру, позволяет сосредоточиться на логике схемы, а не на механике её сборки, и остается практически неизменной уже несколько десятилетий, доказав свою исключительную эффективность.

Разнообразие форм и специализаций для любых задач

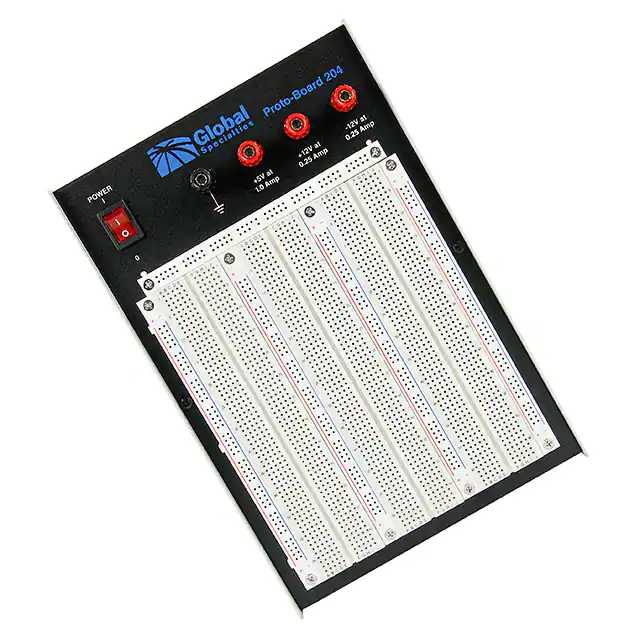

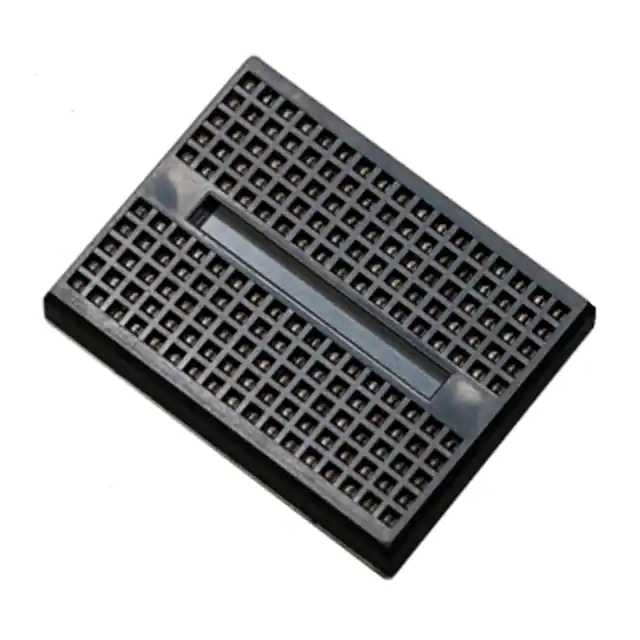

Современный рынок предлагает огромное разнообразие беспаечных плат, каждая из которых предназначена для решения конкретных задач. Наиболее распространены классические макеты с компоновкой 700, 830 или 400 отверстий, идеальные для обучения и небольших проектов. Для сложных систем существуют сборные платы-конструкторы, которые можно объединять в большие массивы, создавая масштабные рабочие стенды. Отдельного внимания заслуживают специализированные решения, такие как платы для микроконтроллеров (например, Arduino-совместимые), которые имеют предустановленные разъемы и шины питания, оптимизированные под конкретную платформу. Для работы с высокочастотными сигналами или точными аналоговыми схемами разработаны макеты с дополнительными экранирующими слоями и отдельными шинами заземления, минимизирующими паразитные наводки и помехи. Кроме того, в арсенале разработчика есть миниатюрные и портативные варианты для полевых испытаний, а также платы с интегрированными источниками питания, измерительными приборами и разъемами, представляющие собой готовые лабораторные станции в компактном корпусе. Правильный выбор типа платы напрямую влияет на удобство, надежность и конечный успех всего процесса прототипирования.

Мир на кончиках пальцев: почему беспаечные платы стали главным инструментом инженера

Представьте, что вам нужно всего за несколько минут проверить работоспособность новой микросхемы, собрать прототип устройства будущего или объяснить студентам принципы работы логической схемы. Еще два десятилетия назад это потребовало бы часов кропатой работы с паяльником, лупой и риском перегреть дорогостоящий компонент. Сегодня же основа любого электронного эксперимента — это беспаечная макетная плата (breadboard), универсальный полигон для быстрого и чистого прототипирования. Эти платы кардинально изменили подход к разработке, позволив инженерам, радиолюбителям и педагогам сосредоточиться на творческой части — проектировании и отладке логики, а не на рутинном монтаже. Они служат фундаментом для создания всего: от простейших мигалок на светодиодах до сложных систем на базе Arduino и Raspberry Pi, управляющих умными домами или роботизированными манипуляторами. Их можно найти в лабораториях мировых tech-гигантов, в мастерских изобретателей и на столах школьников, делающих первые шаги в программировании микроконтроллеров.

Эволюция скорости: от проводов и винтов к современным коннекторам

История прототипирования начиналась с примитивных, но эффективных методов: «монтаж на весу» (air-wire), где компоненты соединялись длинными проводами, и знаменитых «макетов для спагетти», выглядевших как хаотичный клубок проводков. На смену им пришли платы с винтовыми клеммами, которые были надежнее, но катастрофически медленны в сборке. Настоящая революция произошла с изобретением и массовым распространением беспаечных плат с эластичными токопроводящими контактами. В основе их работы лежит гениально простая механика: под перфорированной пластиковой панелью скрываются упругие металлические клипсы, расположенные особым образом. Вставленный в отверстие вывод компонента или отрезок провода надежно фиксируется и замыкается с другими контактами в рамках одной строки или шины питания. Это позволило создавать и модифицировать схемы буквально за секунды, делая процесс итеративным — сегодня вы тестируете один алгоритм, а завтра, просто переставив джамперы, собираете на той же плате совершенно другое устройство. Эта технология демократизировала электронику, дав возможность экспериментировать без страха испортить деталь и без необходимости обладать продвинутыми навыками пайки.

Выбор идеальной платы: на что смотреть перед покупкой

Ключевой параметр — это конфигурация и количество точек соединения. Небольшие макетные платы на 400-800 точек идеальны для компактных проектов на базе микроконтроллеров, тогда как крупные стенды на 1600 точек и более позволяют собирать сложные аналоговые или цифровые схемы с множеством компонентов. Обратите внимание на наличие и разметку шин питания — часто они располагаются по бокам и выделены синим и красным цветом, что упрощает разводку и минимизирует ошибки. Немаловажным фактором является качество изготовления: прочный ABS-пластик корпуса не должен прогибаться, а контакты из никелированного сплава должны обеспечивать минимальное переходное сопротивление и надежно удерживать даже толстые провода без деформации. Для мобильных проектов критично наличие самоклеящейся основы на тыльной стороне. Для интеграции нескольких плат в одну систему ищите модели с выступами и пазами по бокам для надежного соединения. Также стоит проверить совместимость с популярными платформами — многие производители выпускают платы, идеально подходящие по размеру для монтажа под Arduino или Raspberry Pi, что создает аккуратную и законченную конструкцию прототипа.

Почему стоит выбрать беспаечные платы в Эиком Ру

Мы понимаем, что надежность контакта и долговечность платы напрямую влияют на результат вашей работы, поэтому в нашем каталоге представлены только проверенные бренды, такие как Bosch, Pololu, ES и другие, чье качество подтверждено тысячами успешных проектов. Вы найдете у нас все необходимое: от миниатюрных плат для отладки отдельных узлов до огромных профессиональных стендов для сложных систем, а также полный спектр аксессуаров — комплекты перемычек различной длины и конфигурации, провода для обжатия, блоки питания и измерительные инструменты. Мы предлагаем не просто товар, а комплексное решение для ваших задач, сопровождая каждую позицию подробными техническими характеристиками и документацией. Все это доступно по конкурентным ценам, а при заказе от определенной суммы мы обеспечиваем быструю и бесплатную доставку по всей России, чтобы вы могли сосредоточиться на самом важном — на творчестве и инновациях.
