В современном мире, где каждое устройство, от смартфона до промышленного датчика, постоянно обменивается данными по воздуху, проблема электромагнитной совместимости (ЭМС) вышла на первый план. Высокочастотные (ВЧ) экраны и кожухи играют в её решении ключевую роль, выступая в качестве архитекторов радиочастотного порядка. Это не просто куски металла; это сложные инженерные компоненты, предназначенные для изоляции чувствительных радиочастотных (RF) и промежуточной частоты (IF) цепей, а также модулей RFID от паразитных излучений и внешних помех. Их важность невозможно переоценить: без них чувствительный приемник GPS в вашем навигаторе мог бы заглушаться излучением от процессора, а RFID-считыватель на складе выдавал бы ошибки из-за работы соседнего Wi-Fi роутера. Они обеспечивают целостность сигнала, минимизируют потери и предотвращают самовозбуждение усилителей, что напрямую влияет на стабильность, дальность и надежность работы всего беспроводного устройства. Фактически, эти компоненты являются фундаментом, на котором строится предсказуемое и безопасное функционирование электроники в переполненном радиоспектре.
История электромагнитного экранирования началась не с цифровой эры, а гораздо раньше, с опытов Фарадея и его клетки, демонстрирующей принцип защиты пространства от внешних полей. В ранней радиоэлектронике задача решалась просто – размещением всего устройства в металлическом корпусе. Однако с миниатюризацией и ростом плотности монтажа на печатных платах (ПП) потребовалось создание локальных зон экранирования прямо на их поверхности. Первые ВЧ экраны были цельными металлическими колпаками, которые припаивались или механически крепились к ПП, создавая над критическими компонентами замкнутую полость. Это было эффективно, но крайне неудобно для ремонта и диагностики, так как требовало полного демонтажа кожуха для доступа к элементам. Прорывом стало изобретение съемных экранов, состоящих из рамки, припаиваемой к плате по периметру зоны экранирования, и съемной крышки. Такой подход сохранил высокую эффективность экранирования, определяемую глубиной скин-слоя и проводимостью материала, но предоставил инженерам легкий доступ для отладки и замены компонентов. Сегодня технологии идут еще дальше: используются композитные материалы, напыляемые покрытия, токопроводящие эластомеры для обеспечения контакта в местах сочленений и даже экраны с интегрированными радиопоглощающими материалами (RAM) для подавления нежелательных резонансов внутри самой полости.

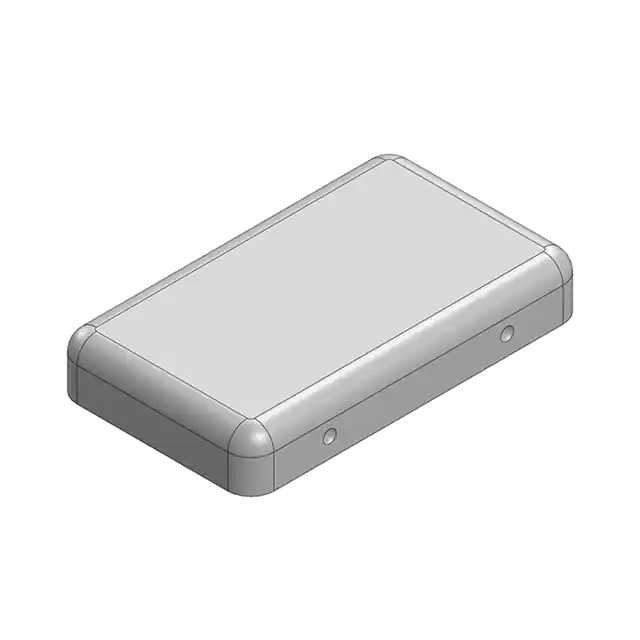

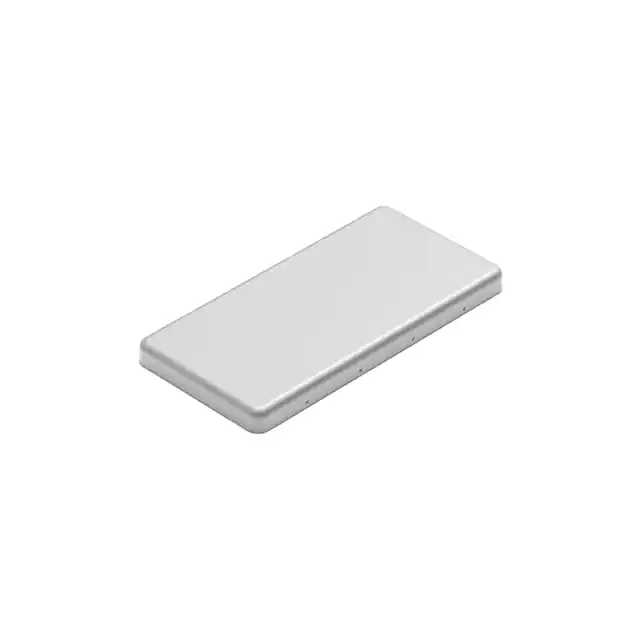

Современный рынок предлагает колоссальное разнообразие ВЧ экранов, каждый тип которых оптимизирован под конкретные требования проекта. Наиболее распространенная классификация делит их на две большие группы: паяные (несъемные) и съемные. Паяемые экраны представляют собой цельнометаллический колпак, который полностью припаивается к земляному полигону на печатной плате. Они обеспечивают максимально возможный уровень экранирования благодаря непрерывному паяному соединению по всему периметру, но полностью блокируют доступ к компонентам под ними. Съемные экраны, как следует из названия, состоят из двух частей: рамки и крышки. Рамка наглухо припаивается к плате, формируя стенки экранирующей полости, а крышка защелкивается на ней, обеспечивая необходимое экранирование и многократный доступ. В рамках этих групп существует дальнейшая градация. Кожухи различаются по материалу (никелированная медь, бериллиевая бронза, нержавеющая сталь с покрытием), форме (прямоугольные, цилиндрические, сложной геометрии), высоте и размерам. Отдельную нишу занимают экранирующие ленты и ткани для гибкой электроники, а также специальные решения для разъемов и кабелей. Выбор конкретного типа зависит от частотного диапазона, требуемого уровня ослабления поля, условий эксплуатации (вибрации, температура), необходимости обслуживания и, конечно, бюджета проекта.
В современном устройстве, насыщенном высокочастотными процессорами, беспроводными модулями и импульсными источниками питания, царство электромагнитных помех становится все более агрессивным. Именно здесь на сцену выходят ВЧ экраны — специализированные компоненты, которые играют роль крошечных, но критически важных «щитов» и «барьеров». Их основная задача — физически изолировать чувствительные участки схемы от паразитных электромагнитных излучений (EMI) и, наоборот, предотвращать утечку нарушающих сигналов от самого компонента, обеспечивая соответствие строгим международным стандартам электромагнитной совместимости (EMC). Без этих элементов ваш смартфон мог бы терять связь в кармане из-за помех от процессора, а данные с карты RFID-доступа считывались бы с расстояния в несколько метров, создавая угрозу безопасности.
Эволюция ВЧ экранов напрямую связана с миниатюризацией электроники и усложнением радиочастотного тракта. Если два десятилетия назад экранирование часто представляло собой громоздкие металлические кожухи, паяемые к плате, то сегодня это — высокотехнологичные решения, напоминающие архитектурные проекты в микро-масштабе. Современные экраны изготавливаются методом фототравления из тонких листов медных сплавов с последующим лужением или покрытием никелем для защиты от окисления и обеспечения превосходной паяемости. Эта технология позволяет создавать сложные перфорированные конструкции и сетки, которые эффективно поглощают и отражают волны определенного диапазона, сохраняя при этом минимальную высоту и вес. Другим ключевым трендом стало развитие экранирующих красок и компаундов, содержащих частицы серебра или никеля, которые наносятся непосредственно на корпус микросхемы, создавая локальный экран в условиях крайне ограниченного пространства, например, внутри систем-в-пакете (SiP) или модулей памяти.
Практически любое устройство, которое так или иначе передает, принимает или обрабатывает высокочастотные сигналы, оснащено ВЧ экранами. В вашем смартфоне они окружают каждый беспроводной модуль: LTE/5G, Wi-Fi, Bluetooth и GPS. Это предотвращает взаимные помехи, когда одновременная передача данных и прием спутникового сигнала приводят к искажениям и потере скорости. В медицинской технике, такой как МРТ-аппараты или портативные кардиомониторы, экраны защищают точные аналоговые датчики от шумов цифровых систем, обеспечивая безупречную достоверность диагностики. Автомобильная промышленность — еще один огромный потребитель; экраны применяются в радарных модулях систем ADAS, в блоке управления бортовой инфотеймент-системой и в приемниках ключей с пассивным доступом (PKE), где любая помеха может привести к фатальным последствиям.
Отдельно стоит выделить мир Интернета Вещей (IoT) и RFID. На умном складе тысячи RFID-меток одновременно считываются мощными стационарными считывателями. ВЧ экраны здесь используются двояко: они защищают антенну считывателя от внешних помех, а также могут применяться для создания экранированных зон, предотвращая несанкционированное считывание меток за пределами контролируемой области. В портативных RFID-терминалах экран обеспечивает стабильную работу, даже когда устройство находится в непосредственной близости от металлических стеллажей или мощного промышленного оборудования. Даже в, казалось бы, простых устройствах, таких как современные стиральные машины с сенсорным управлением и сетевым подключением, экран отделяет силовую симисторную схему управления двигателем от низковольтного контроллера, предотвращая сбои и «зависания» интерфейса.
Выбор ВЧ экрана — это не просто подбор габаритов. Первый и самый очевидный параметр — это геометрия: точные размеры посадочного места (длина, ширина) и высота колпачка, которая должна гарантировать достаточный зазор над экранируемым компонентом. Однако ключевыми являются именно электрофизические характеристики. Критически важен материал и его покрытие: бессвинцовое лужение (Matte Tin) обеспечивает лучшую экологичность и паяемость, в то время как покрытие никелем — повышенную стойкость к коррозии и механическую прочность. Размер и геометрия перфорации (если она есть) определяют эффективность экранирования (SE — Shielding Effectiveness) на целевых частотах; меньшие и более частые отверстия лучше блокируют высокочастотные помехи, но могут ухудшать теплоотвод.
Способ монтажа диктует тип экрана: для поверхностного монтажа (SMD) предназначены модели с плоскими контактными площадками, которые интегрируются в процесс пайки оплавлением, обеспечивая высокую прочность соединения. Для прототипирования или ремонта могут быть удобны экраны со съемной крышкой. Не менее важен и вопрос термостойкости: материал должен выдерживать без деформации температуры стандартного профиля оплавления (пиковые значения до 260°C). Для задач, совмещенных с теплоотводом, ищут экраны с возможностью установки теплопроводящей пасты или даже интегрированные решения с радиатором. Игнорирование этих параметров может свести на нет всю эффективность экранирования, приведя к повышенному уровню шумов, трудностям при сертификации и, в конечном счете, к отказу устройства в полевых условиях.
Наш магазин осознает, насколько критически важна точность и надежность в таких компонентах, как ВЧ экраны. Поэтому мы предлагаем обширный каталог продукции от проверенных мировых производителей, таких как Würth Elektronik, Harwin, TE Connectivity, где каждое изделие соответствует заявленным спецификациям и имеет все необходимые сертификаты. Мы тщательно контролируем цепочку поставок, чтобы гарантировать нашим клиентам — от инженера-разработчика до крупного серийного производства — получение оригинальных компонентов, исключающих риски на этапе пайки и последующей эксплуатации. Наша техническая поддержка готова помочь с подбором аналога или консультацией по применению, экономя ваше время на поиск информации.
Мы стремимся сделать сотрудничество максимально выгодным и удобным. Помимо конкурентных цен и гибкой системы скидок для оптовых и постоянных клиентов, мы предлагаем бесплатную доставку по всей территории Российской Федерации для всех заказов, превышающих установленную сумму. Это позволяет вам получать необходимые компоненты быстро и без дополнительных издержек, где бы вы ни находились. Все товары отгружаются со склада в Москве, что минимизирует время ожидания, а прозрачная система отслеживания заказа дает полный контроль над процессом доставки. С Эиком Ру вы получаете не просто компоненты, а уверенность в качестве и стабильности ваших устройств.
