Энкодеры

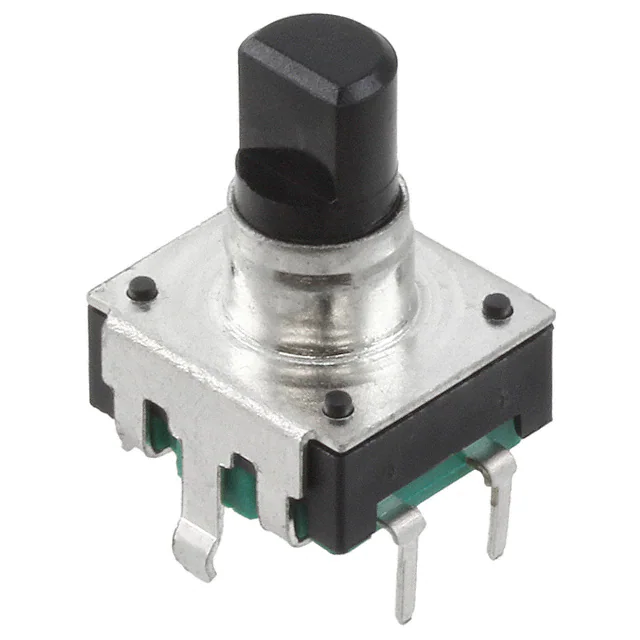

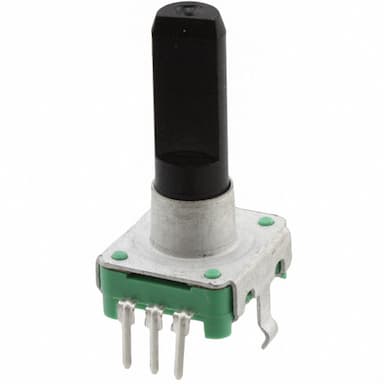

Энкодеры — устройства, предназначенные для преобразования движения в цифровой сигнал. Они используются для точного измерения положения, угла поворота, скорости или направления вращения объектов. Энкодеры бывают двух основных типов: инкрементальные и абсолютные. Инкрементальные энкодеры измеряют изменения положения, а абсолютные фиксируют точное положение объекта. Эти устройства широко применяются в промышленной автоматизации, робототехнике, автомобилестроении, производственном оборудовании и других системах, где требуется управление движением или отслеживание положения.

Совместимость и особенности

Энкодеры могут быть интегрированы с различными системами управления и контроля движением, используя цифровые интерфейсы, такие как A/B квадратичные выходы, SSI, BiSS или аналоговые сигналы. Современные энкодеры могут работать как с вращательными, так и с линейными движениями, что делает их универсальными для использования в различных приложениях.

Инкрементальные энкодеры просты в конструкции и экономичны, они обеспечивают отслеживание перемещений с использованием отсчета импульсов, генерируемых при каждом шаге движения. Абсолютные энкодеры предоставляют информацию о точном положении даже после отключения питания, что особенно важно для систем, где необходимо сохранять данные о положении в любой момент времени.

Основные характеристики и параметры энкодеров:

• Типы энкодеров: инкрементальные и абсолютные, а также вращательные и линейные энкодеры.
• Разрешение: количество шагов или импульсов на оборот (PPR), может варьироваться от нескольких десятков до сотен тысяч импульсов в зависимости от модели и задачи.
• Точность: высокая точность измерений для обеспечения точного контроля положения и скорости.
• Выходные сигналы: цифровые выходы (A/B квадратура, SSI, BiSS) или аналоговые выходы для интеграции с системами управления.
• Питание: напряжение питания обычно варьируется от 5 В до 24 В, в зависимости от типа энкодера.
• Максимальная скорость вращения: многие энкодеры способны работать на высоких скоростях вращения, до нескольких тысяч оборотов в минуту (об/мин).
• Защита: корпуса с высокой степенью защиты от пыли, влаги и механических повреждений (IP65, IP67 и выше).
• Тип монтажа: в зависимости от применения, доступны энкодеры с валом, полым валом или энкодеры, интегрируемые напрямую в механизмы.
• Температурный диапазон: от -20°C до +85°C, что позволяет использовать энкодеры в различных условиях эксплуатации.
• Интерфейсы: могут быть оснащены различными интерфейсами для передачи данных в промышленные контроллеры, микроконтроллеры или системы автоматизации.
• Материалы корпуса: металлические или пластиковые корпуса для обеспечения долговечности и защиты от внешних факторов.

Энкодеры играют ключевую роль в системах автоматизации, обеспечивая точный контроль за движением и положением. Их применение позволяет достичь высокой точности и надежности в таких отраслях, как машиностроение, робототехника, медицина и автомобилестроение.

Энкодеры: как устройства «видят» движение и положение

В мире автоматизации и точного машиностроения ничто не происходит вслепую. Каждый поворот вала двигателя, каждое перемещение конвейерной ленты, каждое движение роботизированной руки должно быть точно измерено, оцифровано и передано системе управления. Именно эту критически важную задачу — преобразование механического движения в электрические сигналы — выполняют энкодеры. Эти устройства являются глазами и проприоцептивной системой современного оборудования, предоставляя данные о скорости, направлении, угле поворота или линейном положении. Без них немыслима работа высокоточных станков с ЧПУ, где погрешность в доли микрона может привести к браку всей детали, или роботов-манипуляторов на сборочных линиях, где повторяемость движений абсолютно необходима. Они скрыто присутствуют в нашей повседневной жизни: внутри компьютерных мышек регистрируют движение колесика, в автомобилях определяют положение коленчатого вала для точного впрыска топлива, а в типографских машинах синхронизируют печать с движением бумаги. По сути, энкодер — это мост между физическим миром движения и цифровым миром управления, обеспечивающий обратную связь, без которой любая автоматизированная система была бы слепа и неуправляема.

От простого диска к сложной электронике: эволюция обратной связи

История энкодеров началась с относительно простых оптомеханических и контактных устройств, но настоящий рывок в их развитии произошел с распространением цифровых технологий и миниатюризацией электронных компонентов. Первые инкрементальные энкодеры использовали базовый принцип: диск с прорезями, вращающийся между светодиодом и фотоприемником. Прерывание светового потока генерировало импульсы, которые подсчитывались контроллером, определяя таким образом перемещение. Однако прогресс породил спрос на абсолютную точность — знание положения не только относительно начальной точки, но и после включения питания. Это привело к созданию абсолютных энкодеров, использующих сложные кодовые маски (например, по принципу кода Грея), где каждая позиция вала имеет уникальный двоичный код. Сегодня технологии ушли еще дальше: магнитные энкодеры, где датчик Холла считывает изменение магнитного поля от вращающегося многополюсного магнита, предлагают высочайшую стойкость к вибрациям, пыли и влаге. Оптические же модели, несмотря на требовательность к чистоте, остаются эталоном точности для прецизионных задач. Современные тенденции включают в себя интеграцию интерфейсов передачи данных, таких как промышленный Ethernet (EtherCAT, Profinet) или IO-Link, что позволяет не только передавать данные о положении, но и дистанционно конфигурировать параметры датчика, превращая его в интеллектуальный компонент Industry 4.0.

Ключевые параметры для инженерного выбора

Выбор подходящего энкодера — это всегда компромисс между техническими требованиями проекта, условиями эксплуатации и бюджетом. Первый и фундаментальный выбор — между инкрементальным и абсолютным типом. Инкрементальный энкодер идеален для задач измерения скорости и относительного позиционирования в системах, где возможно проведение процедуры homing (поиска нулевой точки). Абсолютный необходим там, где положение должно быть известно сразу после старта системы или в случае аварийного отключения питания, как в поворотных кранах или антенных установках. Далее, критически важен параметр разрешения — количество импульсов на оборот (PPR) для инкрементальных или разрядность кода (например, 12 бит — 4096 позиций на оборот) для абсолютных. Высокое разрешение жизненно важно для точного позиционирования. Не менее важна конструкция: вал с муфтой требует точной соосной установки, тогда как полая конструкция (hollow shaft) упрощает монтаж и исключает проблемы соосности. Наконец, степень защиты корпуса (IP), рабочая температура, виброустойчивость и тип выходного сигнала (HTL, TTL, Push-Pull, RS422) должны строго соответствовать промышленной среде, в которой будет работать устройство.
