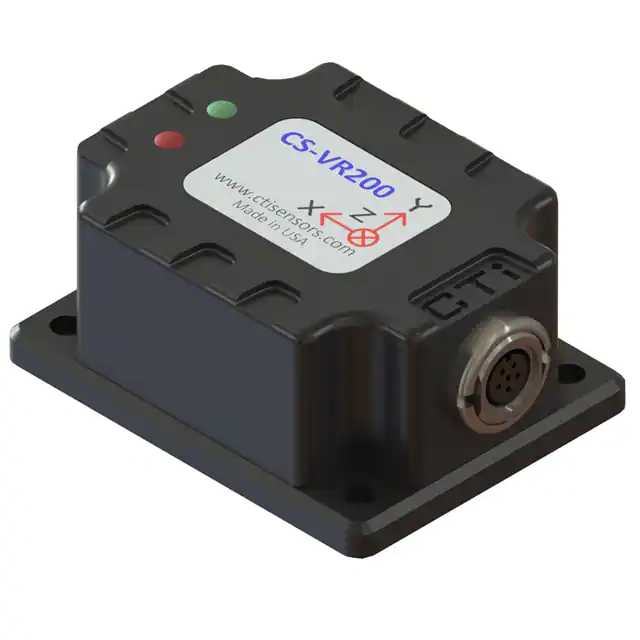

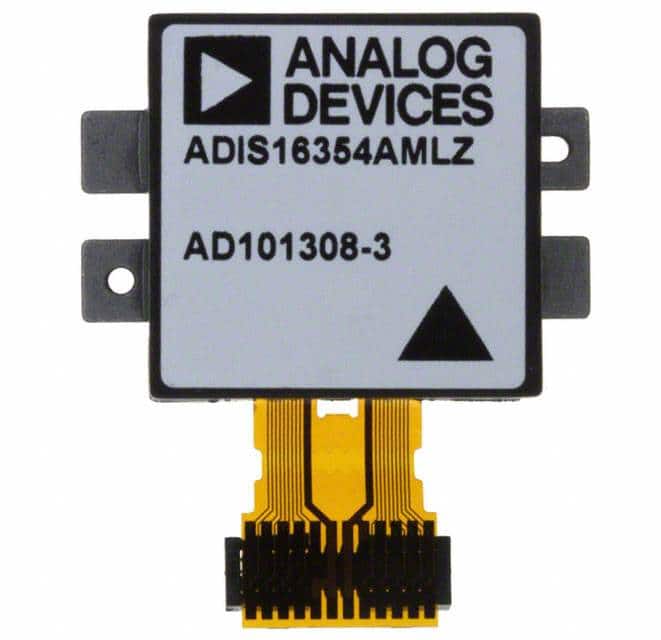

Датчики движения - IMU (инерциальные измерительные блоки)

Инерциальные измерительные блоки (IMU) представляют собой высокоточные устройства, которые играют важную роль в системах управления движением и ориентацией. Их функциональность основана на измерении ускорений, угловой скорости и положения объекта в пространстве, что делает их незаменимыми в современных технологиях. IMU активно используются в различных областях, включая дроны, робототехнику, автомобильную электронику, спортивные трекеры, промышленную автоматизацию и медицинское оборудование.

Принцип работы инерциальных измерительных блоков основан на интеграции данных, поступающих от акселерометров, гироскопов и иногда магнитометров, что позволяет точно определять перемещения и повороты объекта. Это особенно важно в условиях, где требуется мониторинг динамики движения в реальном времени. IMU обеспечивают надежную работу даже в отсутствие внешних навигационных сигналов, таких как GPS, благодаря чему они становятся ключевым компонентом в автономных системах.

Особенности и функциональные возможности

IMU объединяют акселерометры, гироскопы, а иногда и магнитометры для определения полного спектра параметров движения. Данные сенсоры передают информацию через стандартные интерфейсы, такие как I2C, SPI или UART, и могут быть интегрированы в микроконтроллерные и компьютерные системы.

Основные характеристики IMU:

• Количество осей:
  • 6-осевые (акселерометр и гироскоп).
  • 9-осевые (акселерометр, гироскоп, магнитометр).
• Диапазон измерений:
  • Акселерометр: ±2 g до ±16 g.
  • Гироскоп: ±125°/с до ±2000°/с.
  • Магнитометр: ±4800 µT.
• Частота обновления: до 1 кГц; подходит для высокоскоростных приложений.
• Точность: низкий уровень смещения и шума для точного определения ориентации.
• Интерфейсы: I2C, SPI, UART; удобство подключения к микроконтроллерам и компьютерам.
• Размер: компактные форм-факторы, начиная от 4x4 мм, для интеграции в миниатюрные устройства.
• Энергопотребление: от 1 мА до 10 мА; оптимально для автономных систем.
• Температурный диапазон: от -40°C до +85°C; подходит для использования в экстремальных условиях.
• Фильтрация данных: встроенные алгоритмы компенсации дрейфа и сглаживания.
• Программируемые функции: возможность настройки чувствительности, частоты среза фильтров и других параметров.

IMU (инерциальные измерительные блоки) представляют собой мощные и универсальные решения для отслеживания движения и ориентации. Благодаря высокой производительности, гибкости настройки и совместимости с современными системами, они находят применение в самых различных областях, от бытовой электроники до сложных промышленных систем и научных исследований.

Датчики движения: цифровое чувство равновесия и ориентации

Представьте устройство, которое способно точно определить свое положение в пространстве, отследить малейший поворот и движение с почти интуитивной точностью. Это не описание нового гаджета, а повседневная реальность, обеспечиваемая инерциальными измерительными блоками, или IMU. Эти компактные модули стали цифровым вестибулярным аппаратом для современной электроники, наделяя машины способностью чувствовать и реагировать на динамические изменения в их окружении. От смартфонов, которые автоматически поворачивают экран, до промышленных роботов, выполняющих ювелирно точные операции, — IMU являются краеугольным камнем интерактивности и автономности. Их роль выходит далеко за рамки потребительской электроники, проникая в критически важные области, где от точности данных зависит не только эффективность, но и безопасность.

Эволюция IMU — это история миниатюризации и интеграции. Если первые инерциальные системы занимали целые комнаты и использовались в аэрокосмической навигации, то сегодня многоканальные сенсоры умещаются на кончике пальца. Сердцем современного IMU является синергия двух ключевых технологий: акселерометров, измеряющих линейное ускорение по трем осям, и гироскопов, отслеживающих угловую скорость вращения. Для компенсации погрешностей и получения абсолютной ориентации в пространстве продвинутые модули дополняются магнитометрами (цифровыми компасами) и барометрами (для определения высоты). Современные MEMS-технологии (Micro-Electro-Mechanical Systems) позволяют создавать эти сложные механические структуры на кремниевой подложке, что обеспечивает невероятную надежность, стойкость к вибрациям и доступную цену. Это превратило IMU из эксклюзивного компонента для оборонки и аэрокосмоса в массовый продукт для самых разных инженерных задач.

Разновидности и практическое применение: от смартфона до марсохода

Многообразие IMU на рынке обусловлено широтой их применения, где каждый сценарий диктует свои требования к точности, потреблению и стоимости. Условно их можно разделить на потребительские (low-cost), промышленные (tactical) и прецизионные (navigation grade). Потребительские модули, часто встречающиеся в фитнес-браслетах и VR-очках, идеальны для трекинга активности и простой навигации. Промышленные IMU, с их улучшенной калибровкой и стабильностью параметров, находят применение в робототехнике: дроны используют их для стабилизации полета, а автономные погрузчики на складах — для точного маневрирования в узких проходах. Прецизионные же IMU, построенные на основе волновых или лазерных гироскопов, — это удел высокоточной навигации морских судов, беспилотных автомобилей и космических аппаратов.

Практические сценарии их использования поражают воображение. В умном сельском хозяйстве IMU в составе навигационных систем тракторов позволяют им двигаться по полю с сантиметровой точностью, избегая пропусков и нахлестов, что экономит топливо и удобрения. В спортивной аналитике датчики, вшитые в мяч или обувь спортсмена, предоставляют тренерам объективные данные о силе удара, скорости вращения и биомеханике движений. В медицине они являются ключевым элементом стабилизирующих платформ для хирургического оборудования и систем мониторинга пациентов с нарушениями опорно-двигательного аппарата. Даже ваш смартфон, используя данные IMU, помогает построить маршрут в помещении или подсказывает, что вы ведете автомобиль, переключая интерфейс в режим громкой связи.

Как выбрать идеальный IMU для вашего проекта

Выбор подходящего инерциального модуля — это всегда поиск баланса между ключевыми параметрами, которые напрямую влияют на производительность и конечную стоимость устройства. Первым делом обратите внимание на точность: для гироскопа это коэффициент дрейфа (< 10°/час для промышленных задач, < 1°/час для высокоточных), а для акселерометра — смещение нуля. Диапазон измерений определяет максимальные перегрузки и скорости вращения, которые сможет зафиксировать датчик — для шагомера хватит ±4g, а для гоночного дрона потребуется ±16g и выше. Интерфейс связи (I2C, SPI, UART) должен быть совместим с вашим микроконтроллером, а напряжение питания и потребляемый ток критичны для портативных устройств с батарейным питанием. Наконец, оцените наличие встроенного цифрового процессора (DMP), который разгружает центральный процессор, выполняя фильтрацию данных и вычисление углов ориентации на лету.
