DIP-переключатели

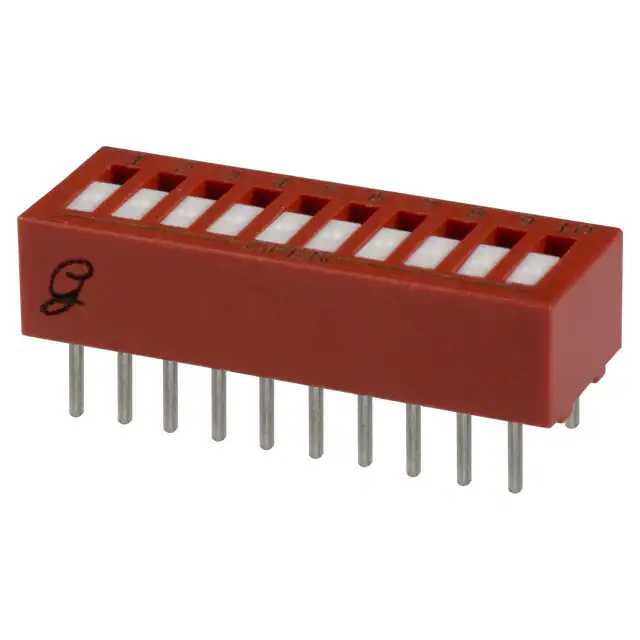

DIP-переключатели (Dual In-line Package switches) представляют собой ряд механических переключателей, которые упакованы в корпус с двумя параллельными рядами выводов, напоминающими микросхему.
Переключатели используются для настройки функций оборудования, выбора режимов работы или задания параметров, не требующих частого изменения. Каждый переключатель в пакете может находиться в одном из двух состояний: включено или выключено, что позволяет создавать двоичные комбинации для различных настроек.
DIP-переключатели широко применяются в электронике благодаря своей простоте, надежности и удобству в использовании.
Принцип работы DIP-переключателей основан на механическом соединении или разрыве электрического контакта. При переводе переключателя в положение "включено" происходит замыкание контактов, что позволяет электрическому сигналу проходить через переключатель. В положении "выключено" контакт разрывается, и сигнал не проходит. Это позволяет легко управлять различными аспектами работы устройства, изменяя конфигурацию переключателей.
Сфера применения и совместимость с другими компонентами
DIP-переключатели находят широкое применение в различных областях электроники и техники. Они используются в компьютерах, промышленном оборудовании, телекоммуникационном оборудовании, бытовой электронике и многих других устройствах. Например, они могут применяться для установки адреса устройства в сети, выбора режимов работы устройства, настройки параметров аудио- или видеооборудования и т.д.
Совместимость DIP-переключателей с другими компонентами электронной цепи определяется их электрическими характеристиками, такими как напряжение и ток. Важно убедиться, что параметры переключателя соответствуют параметрам цепи, в которую он интегрирован. Кроме того, следует учитывать логические уровни сигналов, с которыми должен работать переключатель, чтобы обеспечить правильную интеграцию с логическими схемами и микросхемами.
Ключевые характеристики DIP-переключателей:- Механическая надежность. DIP-переключатели должны обеспечивать надежное соединение в течение всего срока службы.
- Электрические параметры. Необходимо учитывать максимально допустимые напряжение и ток для переключателей.
- Конфигурация контактов. Количество и расположение контактов определяют функциональность и удобство использования.
DIP-переключатели являются важным элементом для многих устройств, позволяя производителям и пользователям адаптировать функциональность продукта к конкретным потребностям. Их простота и универсальность делают их незаменимым компонентом в мире электроники.
