В стремительно развивающемся мире микроэлектроники, где плотность компоновки компонентов достигает невероятных величин, а стоимость ошибки при сборке или ремонте исчисляется тысячами рублей, на первый план выходит не только качество самих радиодеталей, но и инструментов для работы с ними. Инструменты для вставки и извлечения контактов — это не просто вспомогательный инвентарь; это высокоточные устройства, от которых напрямую зависит надежность, долговечность и бесперебойная работа конечного устройства. Их роль невозможно переоценить на этапах прототипирования, монтажа, тестирования и ремонта печатных плат. Попытка установить или демонтировать миниатюрный разъем, микросхему в корпусе или чувствительный сокет с помощью пинцета или, что хуже, подручных средств почти гарантированно приводит к повреждению дорогостоящих компонентов, обрыву контактных площадок на плате и возникновению трудноуловимых дефектов, проявляющихся уже в ходе эксплуатации. Таким образом, профессиональный инструмент становится ключевым элементом, обеспечивающим технологичность и повторяемость производственных процессов, сводя человеческий фактор к минимуму и защищая инвестиции в сложные электронные проекты.
История этих инструментов неразрывно связана с эволюцией самих электронных компонентов. На заре микроэлектроники, когда корпуса интегральных микросхем (ИС) имели скромное количество выводов и были достаточно крупными, для их извлечения из панелек часто использовались простые металлические рычаги или даже самодельные приспособления. Однако с появлением технологий поверхностного монтажа (SMD), увеличением плотности выводов до сотен и тысяч (как в массивных процессорных сокетах) и переходом на безвыводные компоненты (BGA), требования к инструментарию кардинально изменились. Производителям инструментов пришлось решать сложнейшие инженерные задачи: обеспечить строго параллельное приложение усилия к нескольким десяткам или сотням выводов одновременно, исключить любые перекосы и точечные нагрузки, которые ведут к деформации ножек и повреждению керамических или пластиковых корпусов. Это привело к разработке сложных механизмов на основе точной штамповки, пружин из специальных сплавов и эргономичных рукояток из антистатических материалов. Современные инструменты проектируются с учетом биомеханики руки оператора, чтобы снизить усталость при многочасовой работе и предотвратить развитие профессиональных заболеваний, что особенно важно на крупных производственных линиях.

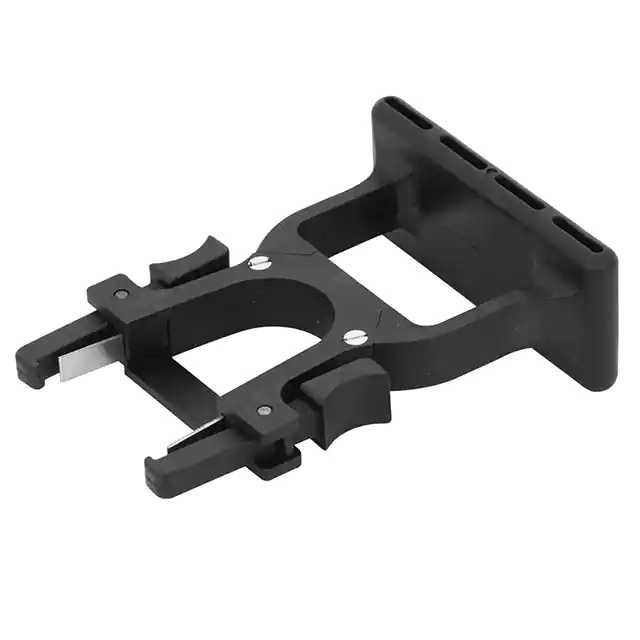

Широкий спектр электронных компонентов обусловил появление узкоспециализированных инструментов, каждый из которых оптимизирован для конкретного типа задач. Условно все многообразие можно разделить на несколько крупных категорий. Инструменты для извлечения DIP-микросхем предназначены для классических корпусов с двумя рядами выводов; они бывают рычажными, подцепляющими микросхему снизу, и эксцентриковыми, которые обеспечивают плавный подъем за счет вращения ручки. Инструменты для работы с клеммными колодками и разъемами часто выполнены в виде шила или иглы с фиксатором и позволяют аккуратно отжать locking-механизм, чтобы высвободить проводник, не повредив его и сам корпус разъема. Отдельную обширную группу составляют экстракторы и инсертеры для контактов — это, как правило, миниатюрные прецизионные устройства, предназначенные для монтажа и демонтажа отдельных контактных штырьков (например, в разъемах D-Sub, RJ или клеммных блоках) без деформации фиксирующих лепестков. Для самых современных и сложных BGA-компонентов используются станции нижнего подогрева и вакуумные пинцеты, которые прогревают всю плату равномерно, предотвращая ее коробление, и позволяют безопасно снять чип после оплавления припоя. Выбор конкретного инструмента зависит от типа компонента, шага выводов, требуемого усилия и материала, из которого изготовлен сам инструмент — высоколегированная сталь и специализированные покрытия обеспечивают долговечность и защиту от намагничивания.
Представьте процесс сборки сложного сетевого коммутатора или ремонт материнской платы. Десятки, а то и сотни разъемов требуют аккуратного подключения. Один неверный шаг, согнутая ножка контакта, неплотное соединение — и устройство может выйти из строя. Именно в такие моменты на сцену выходят профессиональные инструменты для вставки и извлечения контактов. Это не просто «железки», а высокоточный хирургический инструмент для инженера-монтажника, техника или ремонтника. Их применяют для работы с клеммами в самых разных типах соединителей: от массовых прямоугольных (WR, D-Sub, IDC) и круглых (например, XLR в аудиоаппаратуре) до специализированных, используемых в промышленной автоматике, автомобильных блоках управления (ECU) или телекоммуникационном оборудовании. Без них практически невозможно корректно обжать или аккуратно извлечь контакт из корпуса разъема, не повредив ни сам контакт, ни изолятор. Это ключевой инструмент для обеспечения надежности электрического соединения, которая критически важна в любой области — от бытовой техники до аэрокосмической отрасли.

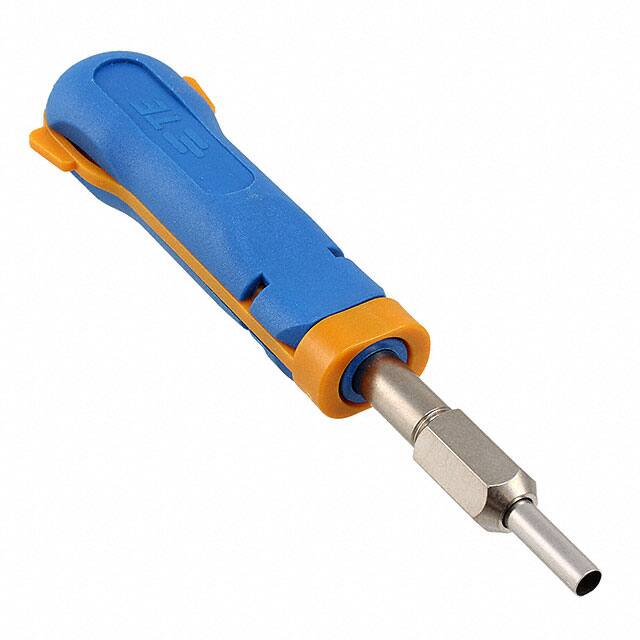

История этих инструментов — это путь от кустарных методов к высочайшей стандартизации. Изначально монтажники использовали подручные средства: тонкие отвертки, шила, самодельные крючки. Это часто приводило к повреждению фиксирующих усов контактов, царапинам на корпусе разъема и, как следствие, к ненадежным соединениям и последующим отказам. Ответом на растущие требования качества стали специализированные инструменты, спроектированные под конкретные стандарты производителей разъемов (таких как TE Connectivity, Molex, Amphenol, JST). Конструкция современных инструментов — это воплощение инженерной мысли. Например, инструменты для извлечения часто имеют точную форму крючка или грибка, которая позволяет поддеть и отвести фиксатор контакта, не деформируя его. Обжимные инструменты (кримперы) evolved into сложные прецизионные механизмы с храповым механизмом, который гарантирует, что цикл обжима будет завершен полностью и с правильным усилием, исключая человеческий фактор «недожата». Материалы тоже изменились: высоколегированная инструментальная сталь, закаленная для прочности, и эргономичные рукоятки из диэлектрических материалов обеспечивают не только долговечность, но и безопасность оператора.
Выбор подходящего инструмента — это не вопрос личных предпочтений, а техническая необходимость, определяемая задачами. Первый и главный фактор — тип и серия разъемов, с которыми вы работаете. Универсального инструмента «на все случаи жизни» не существует. Для массивов клемм RJ-45 или RJ-11 требуются свои кримперы, а для извлечения контактов из разъема Molex Mini-Fit Jr. — свой совершенно特定нный экстрактор. Второй критически важный параметр — качество исполнения и материалы. Дешевый силуминовый инструмент сработает несколько раз и сломается, в то время как инструмент из кованой хромованадиевой стали прослужит годы. Обязательно обратите внимание на наличие храпового механизма в обжимных инструментах — он страхует от неполного обжима. Эргономика рукояток напрямую влияет на производительность и усталость оператора при больших объемах работ. Также полезными опциями могут быть встроенные калибровщики для проверки правильности обжима и пружинный механизм для автоматического возврата ручек в исходное положение, что ускоряет процесс.
Обращаясь в «Эиком Ру», вы получаете больше чем просто покупку — вы инвестируете в надежность и эффективность вашего производства. Наш складской ассортимент инструментов для вставки и извлечения контактов тщательно подобран и включает проверенные временем и профессионалами бренды, что гарантирует их безупречную работу с компонентами ведущих производителей. Мы понимаем, что качественный инструмент окупается многократно за счет снижения брака и увеличения скорости работы, поэтому предлагаем только те модели, в которых уверены сами. Кроме того, мы делаем профессиональное оснащение доступным: наряду с премиальными линейками представлены и оптимальные по соотношению цены и качества решения. А наши выгодные условия — это не просто слова. Это бесплатная доставка заказов по всей территории России, что особенно важно для удаленных регионов, оперативная обработка заявок и квалифицированная консультационная поддержка от специалистов, которые сами разбираются в тонкостях монтажа. С нами вы оснащаете свою мастерскую инструментом, на который можно положиться.
