Антистатические, ESD заземляющие коврики

Невидимая угроза и надежная защита: почему ESD-коврики незаменимы

В мире микроэлектроники, где размеры элементов исчисляются нанометрами, главным врагом становится то, что мы не можем увидеть или почувствовать до момента катастрофического отказа — электростатический разряд (ESD). Случайная искра, возникшая от прикосновения оператора, может нести в себе напряжение в несколько тысяч вольт, что достаточно для мгновенного выжигания чувствительных полупроводниковых компонентов, микросхем и печатных плат. Ущерб от такого «невидимого» фактора бывает двояким: это мгновенные катастрофические отказы, которые сразу выводят устройство из строя, и куда более коварные латентные дефекты. Последние частично повреждают компонент, оставляя его работоспособным на время, но приводя к преждевременному выходу из строя уже у конечного потребителя, подрывая репутацию бренда и влекая огромные затраты на гарантийный ремонт. Именно поэтому создание и поддержание защищенного рабочего места перестало быть рекомендацией и превратилось в строгую промышленную необходимость. Антистатические коврики являются краеугольным камнем такой системы, формируя физический барьер и обеспечивая контролируемый путь для рассеивания статического заряда, тем самым safeguarding дорогостоящие компоненты на всех этапах — от пайки и сборки до тестирования и ремонта.

От осознания проблемы к инженерным решениям: эволюция ESD-защиты

История борьбы с электростатическим разрядом началась не с появлением первых компьютеров, а гораздо раньше — в эпоху развития телефонных линий и ламповой аппаратуры, где статика также причиняла немало хлопот. Однако настоящий переломный момент наступил с началом массового производства интегральных схем в 70-х годах прошлого века, когда плотность элементов на кристалле стала стремительно расти, а их физический размер и рабочее напряжение — так же быстро уменьшаться. Инженеры осознали, что традиционные методы вроде увлажнения воздуха или хлопковых халатов недостаточны. Это привело к разработке первых стандартов и материалов с особыми свойствами. Принцип работы современного ESD-коврика основан не на изоляции, как может показаться, а на контролируемой проводимости. Материалы коврика (чаще всего многослойный композит на основе ПВХ или резины) обладают высоким поверхностным и объемным электрическим сопротивлением, измеряемым в омах на квадрат. Это ключевой параметр. Его значение специально подобрано таким образом, чтобы статический заряд стекал с поверхности достаточно медленно и безопасно, без образования искры, но при этом достаточно быстро, чтобы не успевать накапливаться. Для этого коврик через специальный разъем с токоограничивающим резистором (обычно 1 МОм) подключается к общей шине заземления рабочего места. Таким образом, он выполняет роль буфера, надежно отводя опасный потенциал и человека, и инструмента, и самого компонента на землю, выравнивая их электрические потенциалы и предотвращая любой возможность разряда.

Разнообразие решений для конкретных задач: как выбрать правильный коврик

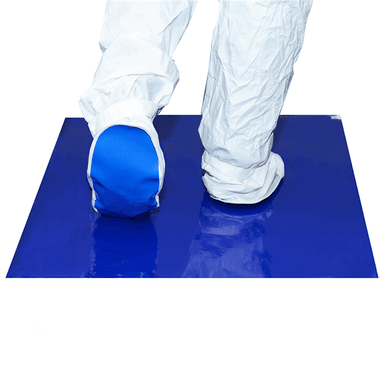

Многообразие производственных процессов диктует необходимость в различных типах ESD-ковриков, каждый из которых оптимизирован под определенные условия эксплуатации. Первая и самая обширная категория — это станционные и настольные коврики. Их изготавливают из гибкого ПВХ или резины, они отличаются по толщине, размеру и цвету (чаще всего зеленый, синий или розовый для визуального контраста с мелкими компонентами). Резиновые модели, как правило, более долговечны, устойчивы к проколам и агрессивным химикатам, идеальны для тяжелых условий сборочного цеха. ПВХ-версии легче и гибче, часто поставляются с подложкой из вспененного материала для комфортной работы стоя и идеально подходят для монтажных и ремонтных станций. Вторая критически важная группа — коврики для чистых комнат. Их главная особенность — материалы, соответствующие стандартам по чистоте и низкому газовыделению (outgassing). Они не должны выделять в воздух микрочастицы или летучие соединения, которые могут загрязнить продукцию в фармацевтике, микроэлектронике или нанотехнологиях. Часто для этого используются специальные полиолефины или антистатические винилы. Третья разновидность — специализированные коврики. Сюда относятся термостойкие модели для паяльных станций, выдерживающие высокую температуру паяльника без плавления или деформации, а также проводящие коврики с очень низким сопротивлением, которые используются для упаковки и транспортировки особо чувствительных устройств. Выбор зависит от конкретной задачи: для монтажа плат подойдет стандартный ПВХ-коврик, для работы с мощными источниками питания — более износостойкий резиновый, а для сборки высокоточных датчиков — только специализированное решение для чистых помещений.

Невидимая угроза и надежная защита: мир антистатических ESD-ковриков

В современной высокоточной электронике враг номер один часто невидим невооруженным глазом. Это электростатический разряд (ESD), способный в долю секунды вывести из строя чувствительный компонент, стоимость которого может исчисляться десятками тысяч рублей. Микропроцессоры, память, программируемые логические интегральные схемы (ПЛИС) и датчики критически уязвимы к скачкам напряжения, которые человек даже не ощущает. Антистатические коврики — это не просто аксессуар, а фундаментальный элемент защищенного рабочего места, создающий безопасный путь для рассеивания статического заряда. Они являются первой линией обороны на производственных линиях, в сервисных центрах по ремонту дорогостоящей серверной техники, в лабораториях по сборке и тестированию прототипов устройств. Без них риску подвергается каждая операция: от пайки BGA-компонентов до простой распаковки новой партии твердотельных накопителей (SSD).

От лабораторий к чистым комнатам: эволюция защиты

Проблема статического электричества радикально обострилась с переходом электроники на субмикронные технологические нормы. Если десятилетия назад для защиты могло хватить заземленного браслета, то сегодня требуется комплексный подход, где коврик играет ключевую роль буфера и рассеивателя. Современные ESD-коврики — это многослойные композитные материалы. Основой служит токопроводящий или антистатический слой (часто из винила или резины, наполненный углеродными нитями), который обеспечивает равномерное стекание заряда. Сверху наносится износостойкое рабочее покрытие, устойчивое к царапинам от инструментов и воздействию Flux-очистителей. Самые продвинутые модели интегрируют в свою структуру токопроводящую сетку или металлизированную подложку для подключения заземляющего провода, обеспечивая максимально низкое сопротивление и мгновенную нейтрализацию потенциала. Эта технология позволяет безопасно работать с платами, чья чувствительность к ESD начинается уже с порога в 100 вольт, что в десятки раз ниже уровня, который может накопить человек, просто пройдясь по синтетическому ковру.

Как выбрать идеальный ESD-коврик: факторы и параметры

Выбор коврика — это не вопрос эстетики, а инженерная задача, основанная на конкретных требованиях рабочей среды. Первый и главный параметр — электрическое сопротивление. Для большинства общих задач монтажа и ремонта подходят антистатические коврики (рассеивающие, с сопротивлением 10^9 - 10^11 Ом), которые безопасно рассеивают заряд. Для работы с высокочувствительными компонентами в промышленных условиях требуются токопроводящие модели (10^4 - 10^6 Ом), обеспечивающие максимально быстрое стекание. Второй критический фактор — размер и толщина. Большая площадь покрытия позволяет разместить не только плату, но и инструмент, а также заземленные контейнеры для компонентов. Толщина (обычно от 1.5 до 3 мм) определяет долговечность, стойкость к порезам и амортизирующие свойства, защищающие детали от механических повреждений. Также обратите внимание на тип основания: некоторые коврики имеют противоскользящую текстурированную поверхность или липкий слой для фиксации на столе, что повышает безопасность и удобство работы.

Почему стоит выбрать ESD-коврики в Эиком Ру

В нашем магазине мы собрали ассортимент, который закрывает потребности как радиолюбителя, так и технологического отдела крупного предприятия. Мы тщательно отбираем поставщиков, поэтому каждое изделие имеет техническую документацию и соответствует заявленным параметрам сопротивления, что гарантирует реальную, а не декларируемую защиту вашего оборудования. Вы найдете у нас коврики всех стандартных размеров, от компактных до покрывающих весь верстак, а также специализированные модели для чистых комнат. Мы понимаем, что надежная защита не должна быть дорогой, поэтому предлагаем конкурентные цены напрямую от производителей. И помните: каждая покупка у нас сопровождается бесплатной доставкой по всей России, делая ваше рабочее место безопасным без лишних затрат и хлопот.
