Плоские гибкие перемычки, кабели (FFC, FPC)

Плоские гибкие перемычки и кабели (FFC - Flexible Flat Cable и FPC - Flexible Printed Circuit) представляют собой тип соединительных компонентов, используемых для передачи сигналов и электропитания между различными частями электронных устройств.

Применение и характеристики

Плоские гибкие перемычки и кабели находят широкое применение в различных областях благодаря своей универсальности и отличным эксплуатационным характеристикам. Они используются в мобильных телефонах, ноутбуках, цифровых камерах, телевизорах, медицинском оборудовании, автомобилях и другой электронике.

FFC (Flexible Flat Cable):

• Применение: используются для соединения печатных плат (PCB) в устройствах, таких как ноутбуки, телевизоры, и прочая потребительская электроника.
• Характеристики: состоят из параллельных медных проводников, заключенных в плоскую и гибкую изоляцию. Доступны в различных длинах, ширинах и шагах проводников.
• Материалы: медные проводники с изоляцией из полиэтилена, полиамида или ПВХ, обеспечивающей гибкость и прочность.

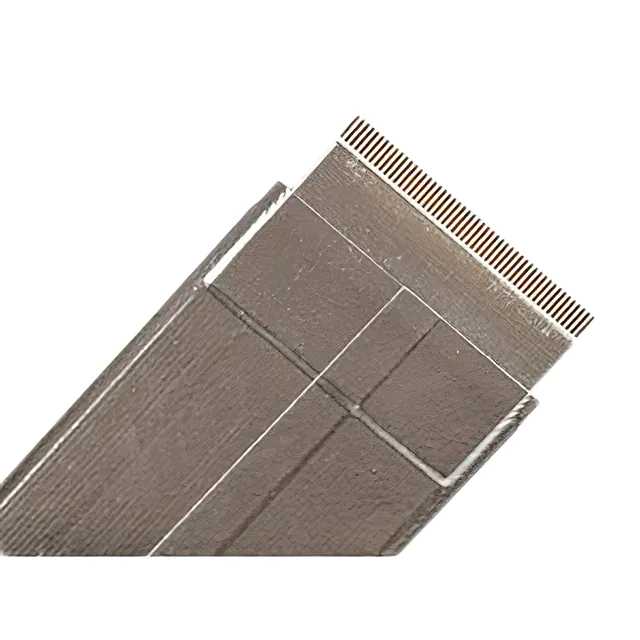

FPC (Flexible Printed Circuit):

• Применение: используются в более сложных устройствах, где требуется высокая гибкость и плотность проводников, такие как мобильные телефоны, цифровые камеры и медицинское оборудование.
• Характеристики: представляют собой гибкие печатные платы с интегрированными проводниками, часто имеющие более сложные формы и многослойную структуру.
• Материалы: медные проводники, покрытые полиимидной пленкой, обеспечивающей гибкость и стойкость к высоким температурам.

Основные типы FFC и FPC:

• FFC кабели: гибкие плоские кабели с параллельными проводниками для внутренних соединений.
• FPC кабели: гибкие печатные платы с интегрированными проводниками для более сложных соединений.
• Перемычки для макетных плат: короткие провода с разъемами для быстрого подключения компонентов на макетных платах.

Применение и особенности FFC и FPC:

• Мобильные устройства: FPC часто используется в мобильных телефонах для соединения дисплея с основной платой.
• Ноутбуки: FFC применяется для подключения клавиатуры, тачпада и других компонентов к материнской плате.
• Автомобильная электроника: FFC и FPC используются в различных системах автомобиля, включая информационно-развлекательные системы и системы управления.
• Медицинское оборудование: FPC используется в медицинских устройствах, требующих высокой надежности и гибкости.

Плоские гибкие перемычки и кабели FFC и FPC также могут быть оснащены дополнительными функциями, такими как экранирование для защиты от электромагнитных помех и защитные оболочки для повышения долговечности.

Невидимая артерия цифрового мира: что скрывается за аббревиатурами FFC и FPC

Внутри компактного ноутбука, где каждый миллиметр на счету, или в камере современного смартфона, делающей кристально четкие снимки, нет места для грубых пучков проводов. Здесь царят тонкие, почти невесомые, но невероятно надежные плоские гибкие перемычки. FFC (Flexible Flat Cable) и FPC (Flexible Printed Circuit) — это не просто кабели, это высокоточные инженерные решения, обеспечивающие передачу данных и сигналов в условиях жестких пространственных ограничений и постоянного движения. Их можно встретить повсюду: от поворотного механизма камеры видеонаблюдения и шарнира раскладывающегося телефона до сканера в кассовом аппарате и соединительной шины между материнской платой и дисплеем в автомобильной медиасистеме. Именно эти незаметные компоненты позволяют инженерам воплощать в жизнь самые смелые дизайнерские замыслы, создавая устройства, которые тоньше, легче и функциональнее.

Эволюция соединений: от жестких плат к гибкой электронике

История этих технологий уходит корнями в середину XX века, когда в оборонной и аэрокосмической отраслях возникла потребность в замене тяжелых жгутов проводов на более легкие и компактные аналоги. Изначально технология гибких печатных плат (FPC) разрабатывалась как способ создать трехмерную компоновку устройства, где проводящие дорожки наносились на гибкую полиимидную пленку. Это не просто кабель, а скорее миниатюрная плата, способная изгибаться. Позже, как более экономичная альтернатива, появились FFC-кабели — готовые ленточные сборки из плоских медных проводников, заключенных в тонкий изоляционный материал. Ключевым прорывом стало изобретение и массовое распространение точных коннекторов с замком-защелкой, которые обеспечивали быстрый монтаж и надежный контакт без пайки. Это открыло дорогу для автоматизированной сборки массовой электроники, где скорость и безошибочность подключения критически важны. Сегодня развитие продолжается в сторону увеличения плотности проводников, улучшения гибкости и термостойкости для работы в мощных серверах и системах искусственного интеллекта.

Ключевые отличия и как сделать правильный выбор

Хотя FFC и FPC часто используют взаимозаменяемо, между ними есть принципиальная разница. FFC — это готовый стандартизированный кабель с одинаковыми проводниками по всей длине. FPC — это, по сути, индивидуально спроектированная гибкая печатная плата, которая может иметь разную ширину дорожек, ответвления, контактные площадки и даже размещенные на поверхности компоненты (чипы, резисторы). Выбор зависит от задачи. Для подключения дисплея в принтере обычно достаточно недорогого FFC. А для соединения основной платы и сложного модуля камеры в смартфоне, где требуется экранирование и особая трассировка сигналов, необходим FPC. При подборе обратите внимание на несколько критически важных параметров: шаг контактов (pitch) — 0.5 мм, 1.0 мм и другие; количество проводников; длину; тип коннекторов и расположение контактов (прямое или зеркальное); а также на наличие экранирования для защиты от помех. Дополнительные опции, такие как усиление концов или специальные клеевые слои, повышают надежность фиксации в разъеме и стойкость к вибрациям.

Почему заказ FFC и FPC кабелей в Эиком Ру — это верное решение

Мы понимаем, что от качества и точности соответствия такого компонента зависит работоспособность всего устройства. Поэтому в нашем каталоге представлена только продукция проверенных мировых производителей, которая прошла строгий входной контроль. Вы найдете у нас как стандартные FFC-кабели самых популярных типоразмеров, так и сможете организовать поставку сложных FPC по вашему техническому заданию. Мы предлагаем не просто широкий ассортимент, а комплексное решение: помощь наших инженеров в подборе, конкурентные цены за счет прямых контрактов с поставщиками и оперативную обработку заказов. И конечно, для всех наших клиентов по всей России действует бесплатная доставка, чтобы вы могли получить нужные компонеты быстро и без лишних затрат, сосредоточившись на самом главном — создании инновационной техники.
