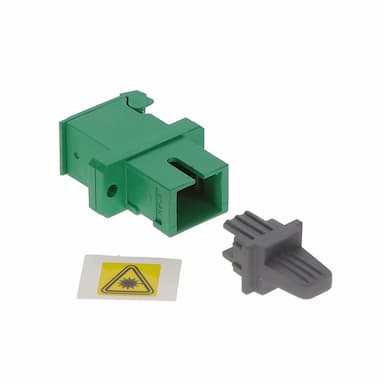

Волоконно-оптические разъемы - Переходники

Переходники для волоконно-оптических разъемов играют важную роль в создании гибких и совместимых оптических сетей, позволяя соединять волоконно-оптические кабели с различными типами разъемов. Эти устройства обеспечивают точное и надежное соединение между разными типами волоконно-оптических разъемов, сохраняя при этом высокое качество сигнала.

Переходники для волоконно-оптических разъемов обеспечивают гибкость в проектировании и эксплуатации оптических сетей, позволяя легко и эффективно интегрировать различные устройства и компоненты.

Тип и применение

Переходники используются в различных сферах, где требуется волоконно-оптическая связь, включая телекоммуникации, центры обработки данных, промышленные сети и медицинское оборудование. Они позволяют легко соединять волоконно-оптические кабели с различными типами разъемов, облегчая интеграцию и модернизацию оптических сетей.

Особенности и совместимость

• Различные типы соединений. Переходники могут соединять разные типы разъемов, например, LC к SC, ST к FC и так далее, обеспечивая гибкость в конфигурации сети.
• Высокое качество сигнала. Они разработаны для минимизации потерь сигнала на соединении, что критически важно для поддержания эффективности передачи данных.
• Надежность соединения. Переходники обеспечивают прочное и стабильное соединение между волоконно-оптическими кабелями и устройствами, предотвращая случайные отсоединения.
• Простота установки. Они позволяют быстро и без дополнительного оборудования соединять кабели с разными разъемами, облегчая процесс монтажа и модернизации сетей.
• Универсальность. Переходники доступны для всех стандартных типов волоконно-оптических разъемов, обеспечивая широкие возможности для создания совместимых соединений в разнообразных сетевых конфигурациях.
• Защита разъемов. Переходники также помогают защищать разъемы на оборудовании от износа и повреждений, продлевая их срок службы.

Переходники для волоконно-оптических разъемов являются важными инструментами для обеспечения совместимости и гибкости в оптических сетях, позволяя легко соединять и интегрировать различные компоненты сети для обеспечения эффективной и надежной передачи данных.

Волоконно-оптические переходники: незаметные герои высокоскоростных сетей

В мире, где данные передаются со скоростью света, физические соединения между оптическими волокнами остаются критически важным звеном. Именно здесь на сцену выходят волоконно-оптические переходники, или адаптеры – компактные, но невероятно сложные устройства, отвечающие за идеальное совмещение сердцевин двух оптических коннекторов. Представьте себе магистральный интернет-канал между городами или стойку с оборудованием в крупном дата-центре: тысячи соединений должны работать безупречно, без потерь сигнала. Переходник обеспечивает ювелирную точность позиционирования, защиту от пыли и механическую стабильность, превращая два отдельных отрезка волокна в единый, непрерывный световод. Их роль невозможно переоценить в системах, где даже микронное смещение или малейшая пылинка могут привести к катастрофическому затуханию сигнала и потере пакетов данных.

Эволюция оптических переходников напрямую связана с развитием стандартов коннекторов. Если на заре волоконно-оптических технологий инженеры боролись за базовую совместимость, то сегодня фокус сместился на миниатюризацию и снижение вносимых потерь до рекордных значений в доли децибел. Современные высокоточные адаптеры изготавливаются с допусками в единицы микрон, часто с использованием керамических выравнивающих втулок (феррул) циркониевого или алмазного типа, чья твердость и термостабильность гарантируют долговечность даже после сотен циклов подключения/отключения. Технологии не стоят на месте: появляются решения для плотного мультиплексирования (DWDM), где адаптер должен сохранять не только физическую, но и оптическую целостность сигнала на разных длинах волн, и решения для жестких условий эксплуатации, например, в подводных магистралях или военной аппаратуре, где требуются корпусы из нержавеющей стали с усиленной защитой от вибрации и влаги.

Где и как применяются оптические адаптеры: от дата-центра до операторской станции

Практические сценарии использования оптических переходников поражают своим разнообразием и масштабом. В телекоммуникационных сетях операторов связи (таких как Ростелеком, МТТ) они в огромных количествах устанавливаются в кроссовое оборудование (ODF – Optical Distribution Frames), создавая гибкую и легко reконфигурируемую точку коммутации между магистральными линиями и абонентскими ответвлениями. При подключении новой многоэтажки или целого района инженер не спаивает волокна намертво, а использует пигтейлы и переходники, что ускоряет работу в разы. В дата-центрах уровня Tier III (как у Яндекс.Облака или SberCloud) адаптеры являются основой патч-панелей, соединяя маршрутизаторы с коммутаторами и серверными стойками. Здесь важна не только производительность, но и плотность размещения, что привело к доминированию компактных форматов like LC duplex. Даже в кабельном телевидении (КТВ) и сетях FTTx (Fiber to the x) для разветвления сигнала от основного узла к множеству абонентов активно используются планарные делители (сплиттеры), которые монтируются в корпуса именно через стандартные оптические адаптеры.

Помимо стационарных точек, переходники критически важны в измерительной лаборатории. При поверке оптического рефлектометра (OTDR) или тестировании линии на затухание мастер использует эталонные патч-корды, которые стыкуются с тестируемым волокном через высококлассный переходник с керамической втулкой, чтобы минимизировать погрешность измерений. В промышленной автоматике (например, на автоматизированных линиях завода Камаз) оптика используется для связи между цехами, устойчивой к электромагнитным помехам от мощного оборудования, и все соединения в шкафах управления также выполнены через защищенные адаптеры. Даже в современных медицинских комплексах для ПЭТ/КТ-сканирования, где данные с детекторов передаются по оптоволокну для быстрой обработки, надежность каждого соединения, обеспеченного переходником, напрямую влияет на качество и скорость диагностики.

На что смотреть при выборе переходника: факторы, которые действительно важны

Выбор оптического переходника – это не про бренд или цену, а про техническое соответствие вашей задаче. Первый и главнейший фактор – тип коннектора (LC, SC, FC, ST, MTP/MPO) и его полярность (для дуплексных решений). Ошибка здесь приведет к физической невозможности подключения. Второй ключевой параметр – точность совмещения и тип втулки. Керамические втулки (цинкат, диоксид циркония) – золотой стандарт для большинства применений, обеспечивающий низкие потери (менее 0.2 дБ) и долгий срок службы. Для сверхнадежных соединений в магистралях ищут адаптеры с фиксирующим механизмом (например, с защелкой для FC), предотвращающим самопроизвольное разъединение от вибрации. Третий момент – конструктив для монтажа: будет ли это адаптер для установки в панель 19″ (с суппортом или без), в настенный бокс или же это просто корпусной вариант для простого соединения двух пигтейлов.

Для специализированных задач обращайте внимание на угол полировки коннектора (APC или UPC). APC (с углом 8°) критически важен для приложений с обратным отражением (например, в PON-сетях), его можно узнать по зеленому цвету корпуса. UPC (синий цвет) подходит для большинства других задач. В условиях агрессивной среды или вне помещений ищите адаптеры в металлическом корпусе (обычно из нержавеющей стали) с классом пыле-влагозащиты. Для высокоплотных мультифiberных соединений (MTP/MPO) важен ключ (key) для правильной ориентации и тип пола (male/female). И всегда проверяйте заявленные производителем характеристики: возвратные потери (обратное отражение, >50 дБ для APC, >40 дБ для UPC) и вносимые потери (insertion loss, обычно <0.2 дБ).

Почему заказ оптических переходников в «Эиком Ру» — это верное решение

Обращаясь в «Эиком Ру», вы получаете не просто доступ к гигантскому складскому ассортименту переходников всех ключевых типов (LC, SC, FC, ST, E2000, MTP) и видов полировки от проверенных мировых производителей и собственной сертифицированной производственной линии. Вы получаете гарантию того, что каждый адаптер прошел входной контроль и соответствует заявленным жестким параметрам, будь то керамическая втулка от японского производителя или точность литья корпуса. Наши технические специалисты всегда готовы помочь с подбором аналога или решением нестандартной задачи, что особенно ценно при модернизации существующих линий связи. Мы понимаем, что сроки поставки часто критичны, поэтому налаженная логистика и бесплатная доставка заказов по всей России позволяют вам сосредоточиться на проекте, а не на поиске компонентов. Оптовым клиентам и постоянным партнерам мы предлагаем специальные условия, делая ваши проекты еще более рентабельными без малейшего компромисса в качестве критически важных компонентов инфраструктуры.
