VCO (управляемые напряжением генераторы)

Управляемые напряжением генераторы: сердце систем с динамической синхронизацией

В мире высокоскоростной электроники, где быстродействие и точность синхронизации данных являются критически важными, управляемые напряжением генераторы (VCO) выступают в роли интеллектуальных дирижеров, способных гибко подстраивать ритм работы системы под текущие задачи. В отличие от своих статичных собратьев — фиксированных кварцевых генераторов, — VCO представляют собой активные компоненты, частота колебаний которых динамически изменяется в ответ на приложенное управляющее напряжение. Эта уникальная способность делает их незаменимыми в схемах фазовой автоподстройки частоты (ФАПЧ), которые являются основой современных систем связи, от смартфонов и Wi-Fi-роутеров до спутниковых модемов. Именно VCO позволяют реализовать такие сложные функции, как скачкообразная перестройка частоты для защиты от помех, точное согласование тактовых сигналов в высокопроизводительных процессорах и плавное управление скоростью в системах автоматики. Их роль выходит далеко за рамки простого генератора стабильной частоты; они являются ключевым элементом адаптивных систем, обеспечивающих надежность и эффективность работы электроники в условиях постоянно меняющейся электромагнитной обстановки и разнообразных нагрузок.

От ламповых схем к кремниевой точности: эволюция технологии VCO

Исторически идея управления частотой колебаний с помощью напряжения зародилась еще в эпоху ламповой техники, но настоящий расцвет технологии VCO начался с массовым распространением полупроводников и интегральных схем. Фундаментальный принцип работы большинства современных VCO основан на использовании колебательного контура, чья резонансная частота может варьироваться. Это достигается за счет применения специальных элементов, емкость или индуктивность которых зависит от приложенного напряжения. Наиболее распространенным подходом является использование варакторов — диодов, чья барьерная емкость изменяется в зависимости от величины обратного смещения. Подавая на такой диод управляющее напряжение, мы изменяем его емкость, что, в свою очередь, сдвигает резонансную частоту всего LC- или кварцевого контура генератора. Эволюция материалов и производственных процессов позволила интегрировать такие варакторы, транзисторные усилители и схемы стабилизации амплитуды в миниатюрные корпусированные компоненты и даже в состав сложных ИС ФАПЧ. Современные VCO отличаются не только широким диапазоном перестройки, но и исключительно низким уровнем фазового шума — параметром, определяющим чистоту спектра выходного сигнала и напрямую влияющим на качество связи и точность измерений в радиоканале.

Разнообразие архитектур и применений: выбирая оптимальный VCO

Многообразие задач в электронике породило целый спектр разновидностей управляемых генераторов, каждая из которых оптимизирована под конкретные требования. Наиболее грубое, но важное деление происходит по типу используемого резонатора. LC-VCO построены на основе катушки индуктивности и конденсатора (чаще всего — варактора). Их ключевое преимущество — чрезвычайно широкий диапазон перестройки частоты, который может достигать октавы и более. Однако им свойственен сравнительно высокий фазовый шум и чувствительность к внешним воздействиям. Такие генераторы идеальны для систем с частотной модуляцией (FM) и широкополосных скачков по частоте. Кристальные VCO (VCXO) используют в качестве резонатора пьезоэлектрический кварцевый кристалл. Это обеспечивает им выдающуюся стабильность частоты и чрезвычайно низкий фазовый шум, но drastically сужает диапазон перестройки, обычно до десятков-сотен ppm (частей на миллион). Они незаменимы в телекоммуникационном оборудовании для тонкой подстройки тактовых сигналов и синхронизации сетей. Промежуточное положение занимают SAW- и BAW-VCO на основе поверхностных акустических волн, предлагающие хороший компромисс между стабильностью и диапазоном перестройки для СВЧ-применений. Другой критерий классификации — корпус: от миниатюрных керамических SMD для массовой электроники до массивных экранированных металлических корпусов с выводами для критичных к помехам военных и аэрокосмических применений.

VCO: Динамическое сердце современных радиочастотных систем

В мире электроники, где стабильность кварцевых генераторов долгое время была золотым стандартом, возникла потребность в гибкости. Управляемые напряжением генераторы (VCO) стали ответом на вызовы проектировщиков RF-систем, которым требуется не просто стабильная, но и перестраиваемая частота. В отличие от своих фиксированных собратьев, VCO позволяют динамически изменять выходную частоту с помощью простого аналогового напряжения, открывая двери для сложных модуляционных схем и систем адаптивной настройки. Это делает их незаменимыми в устройствах, которые должны "чувствовать" и "адаптироваться" к изменяющимся условиям в реальном времени, будь то смартфон, ищущий самый чистый канал связи, или радар, отслеживающий движущуюся цель. Их способность к мгновенной перестройке лежит в основе самых передовых технологий беспроводной связи, радиолокации и тестового оборудования, где жесткие фиксированные частоты являются скорее ограничением, чем преимуществом.

Эволюция VCO тесно переплетена с развитием полупроводниковых технологий и ВЧ-синтеза. В основе их работы лежит принцип использования управляющего напряжения (0-3.3В или 0-5В) для изменения емкости варакторного диода, входящего в резонансный контур генератора. Это изменение емкости, в свою очередь, плавно сдвигает резонансную частоту всего контура. Ключевым прорывом стало достижение высокого коэффициента перестройки (октава и более) при одновременном обеспечении низкого уровня фазового шума — параметра, критически важного для целостности сигнала в чувствительных приемопередатчиках. Современные VCO часто интегрируются в единый корпус с буферными усилителями для изоляции нагрузки и усиления сигнала, а также в составе полноценных синтезаторов частоты с ФАПЧ (PLL), образуя готовые однокристальные решения для сложных задач. Это превратило их из дискретных компонентов для узких специалистов в стандартные модули, доступные любому инженеру, разрабатывающему беспроводное устройство.

Где раскрывается потенциал перестраиваемых генераторов

Практические применения VCO astonishingly разнообразны и охватывают практически все области, связанные с обработкой сигнала. В вашем смартфоне несколько таких генераторов работают в тандеме с синтезаторами PLL, обеспечивая плавное переключение между стандартами связи 4G/5G и частотами разных операторов без потери сигнала. В спутниковых терминалах и радарах миллиметрового диапазона VCO являются ключевым элементом системы FMCW (continuous-wave with frequency modulation), где линейное изменение частоты во времени позволяет с высочайшей точностью определять расстояние до объекта и его скорость. Любители музыки сталкиваются с ними, даже не подозревая об этом: в студиях звукозаписи и на концертных площадках VCO являются сердцем аналоговых синтезаторов, отвечая за создание тех самых чистых и меняющихся тонов, которые ценятся аудиофилами. В промышленности они находят применение в системах бесконтактного измерения и контроля, например, в датчиках уровня заполнения резервуаров или в оборудовании для плазменной обработки материалов, где стабильность и точность настройки напрямую влияют на качество конечного продукта.

На что смотреть при выборе VCO

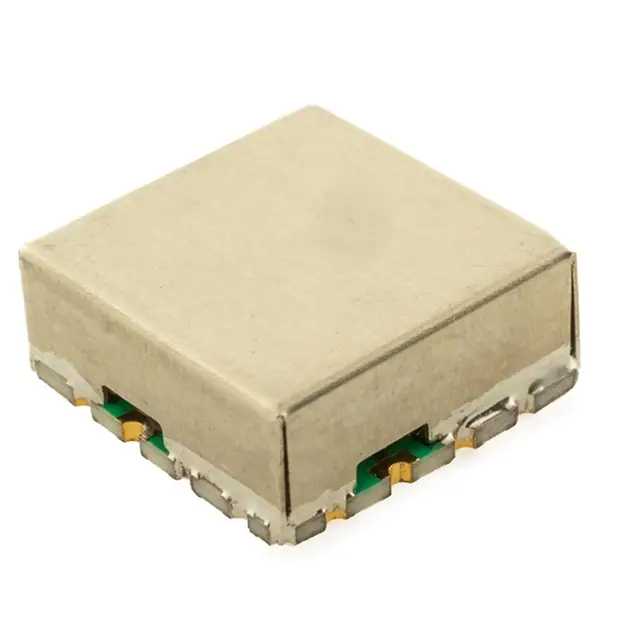

Выбор оптимального управляемого генератора — это всегда поиск компромисса между несколькими ключевыми параметрами, определяющими итоговую производительность системы. Инженеру необходимо четко определить целевой частотный диапазон и требуемый коэффициент перестройки, который должен comfortably покрывать все необходимые каналы связи с запасом. Следующий критически важный фактор — фазовый шум, измеряемый в дБн/Гц на определенном отстройке от несущей; низкие значения этого параметра гарантируют чистоту спектра и минимальные битовые ошибки в системах связи. Не менее важен линейный характер и чувствительность (MHz/V) перестройки по напряжению, особенно для FMCW-радаров, где нелинейности искажают результаты измерений. Также необходимо учитывать выходную мощность (дБм), потребляемый ток, вариант исполнения корпуса (для монтажа в отверстия или поверхностного) и его экранировку, которая защищает сам генератор и соседние компоненты от паразитных наводок и излучения.

Почему за VCO стоит обратиться именно в Эиком Ру

Компания Эиком Ру предлагает инженерам и procurement-специалистам не просто каталог компонентов, а комплексное решение для sourcinga радиочастотных изделий. Наш складской ассортимент VCO включает продукцию ведущих мировых брендов, тщательно отобранную для покрытия самых востребованных частотных диапазонов и применений, от бюджетных серий для потребительской электроники до премиальных решений для аэрокосмической отрасли. Мы понимаем, что качество компонента — это основа надежности вашего устройства, поэтому вся продукция поставляется только от официальных дистрибьюторов и проходит входной контроль. Для наших клиентов мы подготовили гибкие условия сотрудничества, конкурентные цены как на крупные, так и на мелкооптовые партии, и главное — бесплатную доставку по всей территории Российской Федерации, что значительно упрощает логистику и снижает итоговую стоимость заказа. Обращайтесь к нам, и вы получите не только компонент, но и экспертные консультации по его подбору.
