Высокочастотные диоды

Высокочастотные диоды представляют собой полупроводниковые устройства, предназначенные для работы в диапазоне высоких частот. Эти диоды используются для выпрямления, переключения и детектирования сигналов в радиочастотных (РЧ) и микроволновых приложениях.

Высокочастотные диоды характеризуются низкой емкостью перехода, быстрым временем восстановления и малыми потерями, что делает их идеальными для применения в системах с высокочастотной обработкой сигналов.

Применение

Высокочастотные диоды находят широкое применение в различных областях электроники, где требуется работа на высоких частотах.

Основные сферы их применения включают:

• Радиочастотные (РЧ) устройства: используются в схемах выпрямления и детектирования радиочастотных сигналов.
• Системы связи: применяются в передатчиках и приемниках для обработки сигналов.
• Микроволновые устройства: используются в различных компонентах микроволновых систем для выпрямления и переключения сигналов.
• Высокочастотные генераторы: входят в состав генераторов сигналов для тестирования и измерения.
• Антенны и фильтры: применяются в схемах согласования и фильтрации высокочастотных сигналов.
• Системы измерения и тестирования: используются в анализаторах спектра и других измерительных приборах для обработки высокочастотных сигналов.

Высокочастотные диоды играют важную роль в инженерных и прочих проектах, предоставляя точное и надежное выпрямление, переключение и детектирование сигналов в разнообразных высокочастотных системах.

Диоды выделяются своими уникальными характеристиками и широкими возможностями применения, что делает их незаменимыми в различных технологиях и устройствах. Благодаря своей высокой эффективности и надежности, они способствуют улучшению работы и долговечности электронных и электротехнических систем.

Эти диоды обеспечивают быстрое и точное переключение, что критически важно для обработки высокочастотных сигналов. Они способны работать в условиях высоких частот, сохраняя стабильные характеристики и минимальные потери энергии.

Дополнительно, высокочастотные диоды обладают высокой скоростью восстановления и низким уровнем шума, что делает их идеальными для использования в чувствительных электронных схемах. Их компактные размеры и высокая степень интеграции также способствуют легкости внедрения в сложные конструкции и системы, обеспечивая надежную и эффективную работу в широком диапазоне условий эксплуатации.

Высокочастотные диоды: невидимые дирижёры радиоволн

В мире, где беспроводная связь стала абсолютной нормой, именно высокочастотные диоды выполняют титаническую, но незаметную работу, позволяя нашим смартфонам ловить сигнал, спутникам — передавать данные, а радарам — точно определять расстояние. Эти компоненты кардинально отличаются от своих силовых или выпрямительных собратьев: их главная задача — не просто пропускать ток в одном направлении, а делать это невероятно быстро, точно управляя сигналами с частотами в гигагерцовом диапазоне. Представьте себе смеситель в супергетеродинном приёмнике вашего Wi-Fi роутера: именно высокочастотный диод (чаще всего диод Шоттки) способен преобразовать принятый высокочастотный сигнал в более низкую промежуточную частоту, которую уже может обработать микросхема. Без этой, казалось бы, простой операции мы бы просто не смогли декодировать огромные массивы данных, летающих вокруг нас в эфире.

От кристаллов ко кремнию: эволюция скорости

История высокочастотных диодов уходит корнями в эпоху зарождения радио, когда в первых детекторных приёмниках использовались «кошачьи усы» — металлические проволочки, входящие в контакт с кристаллами свинца или галенита. Однако настоящий прорыв произошёл с развитием полупроводниковых технологий и появлением двух ключевых архитектур: диодов Шоттки и p-i-n-диодов. Диод Шоттки, названный в честь немецкого физика, принципиально отличается от обычного p-n перехода тем, что в его основе лежит переход металл-полупроводник. Это позволяет ему переключаться с феноменальной скоростью, поскольку в процессе не участвуют неосновные носители заряда и, как следствие, практически отсутствует диффузионная ёмкость и время обратного восстановления. P-i-n-диоды, в свою очередь, имеют собственную область собственного полупроводника (i-область) между p и n слоями, что позволяет им великолепно работать в качестве управляемых аттенюаторов или RF-переключателей в мощных передатчиках и антенных системах, где требуется минимальные потери и высокая линейность.

Разновидности и практическое применение в индустрии

Выбор конкретного типа высокочастотного диода напрямую диктуется задачей. Для высокоскоростного детектирования и смешивания сигналов в СВЧ-печах, спутниковых тюнерах и радиолокационных модулях незаменимы диоды Шоттки с их низким прямым падением напряжения. PIN-диоды, способные работать с большими мощностями, являются сердцем систем коммутации антенн в сотовых базовых станциях и профессиональных коммутаторах сигналов, где они electronically переключают пути прохождения RF-тракта. Отдельную нишу занимают варакторы (варикапы), ёмкость которых изменяется под напряжением; они критически важны в системах фазовой автоподстройки частоты (ФАПЧ) и перестраиваемых резонансных контурах современных мультистандартных модемов. Даже в таких, казалось бы, далёких от RF областях, как медицинская томография или лазерная техника, эти компоненты находят применение для формирования и управления короткими импульсами.

Ключевые факторы при выборе диода

Подбор оптимального высокочастотного диода — это всегда компромисс между несколькими критически важными параметрами. Ориентируйтесь на них, чтобы не ошибиться с выбором:

• Максимальная рабочая частота (Ft): Главный параметр. Должен как минимум на 20-30% превышать максимальную частоту вашего сигнала.
• Ёмкость перехода (Cj): Чем она ниже, тем меньше диод шунтирует ВЧ-цепь и вносит потерь. Для смесителей и детекторов стремитесь к значениям в доли пикофарад.
• Время обратного восстановления (Trr): Ключево для импульсных схем. Для Шоттки оно крайне мало, что и определяет их скорость.
• Прямое падение напряжения (Vf): Низкое Vf (0.2-0.3 В для Шоттки) минимизирует потери мощности и нагрев в режиме прямого смещения.
• Мощность рассеяния: Определяет, сколько тепла может отвести корпус диода без разрушения.

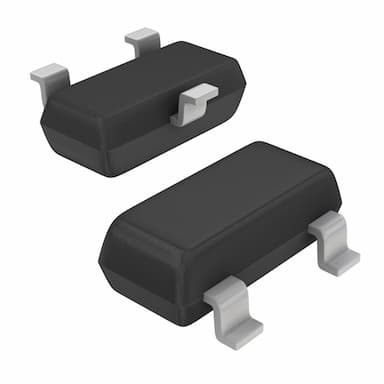

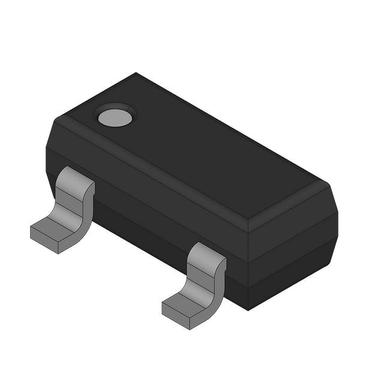

• Тип корпуса: Для высокочастотных применений предпочтительны SMD-корпуса (SOT-23, SOD-323, SC-79), обеспечивающие минимальные паразитные индуктивности выводов.

Почему инженеры иprocurement выбирают «Эиком Ру»

Закупка электронных компонентов, особенно таких специализированных, как ВЧ-диоды, — это всегда вопрос ответственности и гарантий. «Эиком Ру» предлагает не просто каталог, а комплексное решение для профессионалов. Мы тщательно проверяем цепочку поставок и оригинальность каждой партии, поэтому вы можете быть уверены, что параметры диода в вашем устройстве будут точно соответствовать заявленным в даташите. Наш складской ассортимент включает продукцию ведущих мировых брендов, что позволяет быстро укомплектовать проект без простоев. Мы понимаем, что стоимость проекта складывается из многих факторов, поэтому предлагаем не только конкурентные цены, но и бесплатную доставку по всей России, делая сотрудничество максимально выгодным и удобным для каждого клиента, от стартапа до крупного промышленного предприятия.
