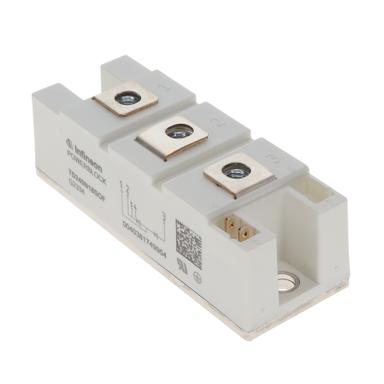

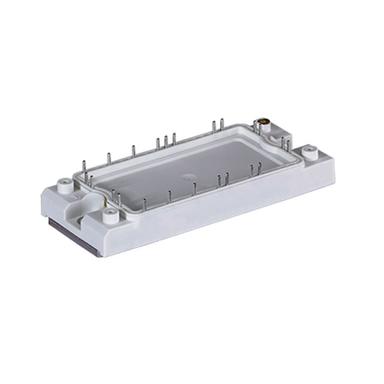

Тиристоры - SCR - модули

Тиристоры, в частности устройства с управляемым кремниевым выпрямителем (SCR), представляют собой полупроводниковые устройства, которые используются для управления и регулирования больших токов и напряжений в различных электронных схемах. SCR-модули являются одним из наиболее важных и широко используемых типов тиристоров, обеспечивающих эффективное управление электрической мощностью.

Принцип работы SCR

SCR является четырехслойным полупроводниковым устройством с тремя выводами: анод, катод и управляющий электрод (затвор). Основная функция SCR заключается в возможности переключения из состояния высокого сопротивления в состояние низкого сопротивления при подаче сигнала на затвор, что позволяет контролировать прохождение тока через устройство.

Применение SCR-модулей:

1. Промышленные преобразователи мощности. SCR-модули используются в преобразователях и регуляторах мощности, обеспечивая управление большими электрическими нагрузками в промышленных приложениях.
2. Управление двигателями. SCR применяются для управления скоростью и крутящим моментом электродвигателей в различных устройствах, от электроинструментов до промышленного оборудования.
3. Системы освещения. В системах регулирования яркости освещения SCR позволяют эффективно управлять мощностью, подаваемой на осветительные приборы.

Совместимость и интеграция

При интеграции SCR-модулей в электронные схемы важно учитывать ряд факторов, обеспечивающих их надежную и эффективную работу:

1. Теплоотвод. SCR-модули при работе могут выделять значительное количество тепла, поэтому необходимо обеспечить эффективный теплоотвод для предотвращения перегрева и повреждения компонентов.
2. Защита от перенапряжения. Важно предусмотреть защиту SCR от возможных перенапряжений, которые могут возникнуть в результате коммутационных процессов в схеме.
3. Выбор управляющих схем. Корректный выбор и настройка управляющих схем необходимы для обеспечения точного и эффективного управления SCR, что позволяет оптимизировать их работу в соответствии с требованиями приложения.

SCR-модули играют ключевую роль в современной электронике и электротехнике, обеспечивая надежное и эффективное управление мощностью в широком спектре приложений. Их способность управлять большими токами и напряжениями делает их незаменимыми во многих областях, от промышленного оборудования до систем управления освещением и электропривода.

Тиристоры и симисторы: мощные ключи для управления энергией

В мире силовой электроники тиристоры, часто обозначаемые как SCR (Silicon Controlled Rectifier), и их двоюродные братья — симисторы (TRIAC) — являются настоящими рабочими лошадками. Это не просто переключатели, а полноценные «управляемые вентили», способные пропускать огромные токи — до сотен и даже тысяч ампер. Их фундаментальная задача — не усиливать сигнал, как транзисторы, а эффективно коммутировать мощные нагрузки, будь то переменный или постоянный ток. Представьте себе гигантский шлюз на реке: небольшой импульс тока на управляющий электрод (затвор) открывает его, и мощный поток воды (силовой ток) устремляется вперед. Закрыть же этот шлюз можно только остановив поток, то есть снизив ток ниже критического уровня. Именно это свойство делает их незаменимыми в схемах, где требуется надежное и точное регулирование мощности в сетях переменного тока, от простых диммеров для домашнего освещения до сложных промышленных систем управления электроприводами и нагревательными элементами.

От лабораторных образцов к промышленным гигантам: эволюция технологии

История тиристоров началась в середине 1950-х годов в легендарной Bell Laboratories, где инженеры искали более надежную и эффективную альтернативу ртутным дуговым выпрямителям. Первые устройства были довольно примитивными, но сама концепция четырехслойной p-n-p-n-структуры (три последовательных перехода) оказалась революционной. Ключевой прорыв заключался в управлении: небольшой ток, подаваемый на управляющий электрод, переводил устройство из закрытого состояния в открытое, и оно оставалось в нем до тех пор, пока прямой ток не прерывался. Это открыло дорогу для создания компактных и бесшумных регуляторов мощности. Дальнейшее развитие, включая появление симметричных тиристоров — симисторов, способных управлять обеими полуволнами переменного тока, кардинально упростило схемы управления AC-нагрузками. Современные модули — это уже не просто дискретные компоненты, а высокоинтегрированные сборки, часто включающие в себя несколько тиристоров, соединенных по встречно-параллельной схеме для работы на переменном токе, снабберные цепи для подавления перенапряжений и даже датчики температуры, все это в одном изолированном корпусе, готовом к установке на массивный теплоотвод.

Разнообразие решений для любых практических задач

Современный рынок предлагает колоссальное разнообразие тиристорных модулей, каждый из которых оптимизирован под конкретный сценарий. Классические SCR-модули идеальны для управления постоянным током или для выпрямительных схем, где требуется односторонняя проводимость, например, в мощных зарядных устройствах, гальванических установках или источниках питания для электролизеров. Симисторные модули (TRIAC) — это универсальное решение для полного управления переменным током, они являются сердцем регуляторов скорости для коллекторных двигателей, плавного пуска асинхронных машин, точного поддержания температуры в индукционных и резистивных печах, а также в системах стабилизации напряжения. Для самых требовательных применений, таких как промышленные частотные преобразователи или системы передачи энергии постоянного тока высокого напряжения (HVDC), используются GTO-тиристоры (Gate Turn-Off) и их более современные аналоги — IGCT, ключевое преимущество которых — возможность принудительного закрытия сигналом затвора, что обеспечивает высочайшую частоту коммутации и контроль.

На что обратить внимание при выборе тиристорного модуля?

Выбор конкретной модели — это всегда компромисс между техническими параметрами и экономической целесообразностью. Вот ключевые факторы, которые требуют самого пристального внимания:

• Напряжение и ток: Максимальное повторяющееся импульсное напряжение в закрытом состоянии (V_DRM) должно с запасом (минимум 30-50%) превышать пиковое напряжение в вашей сети. Средний прямой ток (I_T(AV)) определяет мощность нагрузки, которую модуль сможет коммутировать без перегрева.
• Ток управления: Ток спрямления (I_GT) и напряжение спрямления (V_GT) показывают, какой сигнал нужен для уверенного открытия. Ваша схема управления должна его обеспечивать.
• Конструкция и охлаждение: Модули бывают изолированными (с медной основой, готовой к монтажу на радиатор) и неизолированными. Первые удобнее, но дороже. Эффективный отвод тепла — залог долгой жизни компонента.
• Динамические характеристики: Скорость нарастания напряжения (dV/dt) и тока (di/dt) показывают, насколько устойчив тиристор к броскам при коммутации индуктивных нагрузок.

Почему стоит выбрать «Эиком Ру» для покупки тиристоров?

«Эиком Ру» — это не просто склад компонентов, а надежный технологический партнер для инженеров, конструкторов и сервисных специалистов. Мы понимаем, что от качества силового ключа зависит надежность всего устройства, поэтому тщательно проверяем оригинальность и соответствие спецификациям каждой партии товара. Наш ассортимент включает модули от ведущих мировых производителей (Vishay, SEMIKRON, Littelfuse, IXYS) на любой ток и напряжение, от компактных решений для бытовой техники до мощнейших сборок для тяжелой промышленности. Мы предлагаем не только широкий выбор, но и выгодные условия: конкурентные цены, оперативную обработку заказов, техническую консультацию по подбору аналогов и, что особенно важно для наших клиентов по всей России, — бесплатную доставку при достижении определенной суммы заказа. Собирайте проекты на компонентах, которым можно доверять, и экономьте время и ресурсы с «Эиком Ру».
