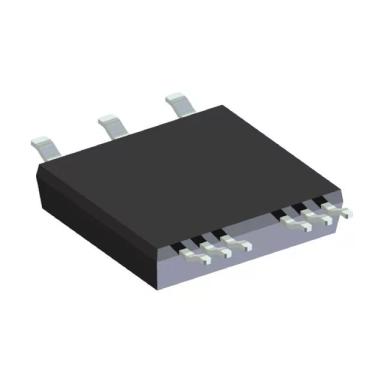

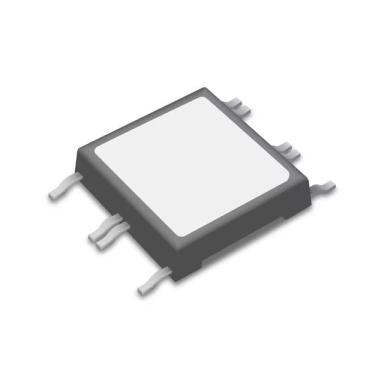

Сборки IGBT-транзисторов

IGBT (Insulated Gate Bipolar Transistor) сочетает в себе преимущества полевых транзисторов (MOSFET) и биполярных транзисторов, обеспечивая высокую эффективность и мощность. IGBT-массивы, группы IGBT-транзисторов, собранные в одном устройстве или на одном кристалле, широко используются в приложениях, требующих управления большими токами и напряжениями.

Принцип работы IGBT

IGBT сочетает в себе простоту управления полевого транзистора с высокой несущей способностью тока и низким напряжением насыщения биполярного транзистора. Управление IGBT осуществляется через изолированный затвор, который контролирует ток между коллектором и эмиттером, позволяя IGBT переключать большие мощности при относительно низких потерях.

Применение IGBT-массивов:

1. Преобразователи мощности. IGBT-массивы используются в инверторах и преобразователях частоты, что позволяет эффективно преобразовывать и управлять мощностью в системах переменного и постоянного тока.
2. Электропривод. В секторе электротранспорта и в промышленных электродвигателях IGBT позволяют регулировать скорость и мощность двигателей, улучшая их эффективность и контроль.
3. Системы возобновляемой энергии. В солнечных инверторах и системах управления ветряными турбинами IGBT-массивы обеспечивают эффективное управление энергией, улучшая преобразование и передачу энергии.

Совместимость и интеграция

При интеграции IGBT-массивов в электронные схемы важно учитывать следующие аспекты:

1. Теплоотвод. Эффективный теплоотвод критичен для IGBT, поскольку высокая мощность приводит к генерации тепла, которое может повлиять на надежность и эффективность.
2. Защита от перегрузок. Необходимо предусматривать защиту от чрезмерных токов и напряжений, чтобы предотвратить повреждение IGBT.
3. Драйверы затвора. Выбор и настройка драйверов затвора имеют ключевое значение для оптимизации производительности IGBT, обеспечивая точное и эффективное управление.

IGBT-массивы играют важную роль в современной электронике, обеспечивая управление высокой мощностью в различных приложениях. Их способность эффективно переключать большие токи и напряжения делает их ценными компонентами в областях, требующих надежного и эффективного управления мощностью.

Транзисторы IGBT-массивы: Мозг и мускулы современной силовой электроники

Когда вы видите, как промышленный робот плавно и точно перемещает многосоткилограммовый груз, или чувствуете, как лифт плавно и бесшумно набирает скорость, вы становитесь свидетелем работы высокотехнологичных компонентов — IGBT-массивов. Эти устройства являются сердцем современных систем управления мощностью, там, где требуется не просто включить и выключить ток, а делать это десятки тысяч раз в секунду с высочайшей точностью и минимальными потерями. В отличие от одиночных IGBT, массивы интегрируют несколько транзисторов и, часто, антипараллельные диоды в едином корпусе, что кардинально повышает надежность и компактность конечного устройства. Их основная миссия — эффективное преобразование электрической энергии, будь то изменение частоты вращения мощного двигателя, стабилизация напряжения в источнике бесперебойного питания или управление энергией в силовой установке электромобиля.

Эволюция IGBT (Insulated-Gate Bipolar Transistor) технологий стала ответом на растущие запросы промышленности, которая искала идеальный баланс между легкостью в управлении, характерной для MOSFET, и мощностными характеристиками биполярных транзисторов. Массивы стали логическим продолжением этой эволюции, решая критически важные задачи по синхронизации работы ключей, сокращению паразитных индуктивностей в силовых цепях и, как следствие, снижению коммутационных перенапряжений и потерь. Производители, такие как Infineon, Fuji Electric, Mitsubishi и Semikron, годами отрабатывали архитектуру этих модулей, добиваясь идеального теплового контакта кремниевых кристаллов с основанием корпуса и обеспечивая низкоиндукционные силовые выводы. Это позволило создавать инверторы и частотные преобразователи, работающие на десятки и сотни киловатт с КПД, превышающим 98%, что было немыслимо еще два десятилетия назад.

Разнообразие IGBT-массивов на рынке огромно и обусловлено спецификой применения. Мостовые конфигурации (полумосты, полные мосты, трехфазные инверторные мосты) являются наиболее востребованными, так как представляют собой готовую силовую часть для драйверов двигателей переменного тока. Для чопперных схем и систем коррекции коэффициента мощности (PFC) используются двухключевые сборки (сдвоенные транзисторы). Отдельный класс — интеллектуальные силовые модули (IPM), которые включают в себя не только силовые ключи, но и встроенные драйверы, защиту от перегрузки по току, перегрева и ошибок по питанию, что значительно упрощает разработку и ускоряет вывод продукта на рынок. Выбор конкретной разновидности диктуется топологией целевой схемы, требуемым уровнем интеграции и необходимостью в дополнительных защитных функциях.

Практические сценарии применения

IGBT-массивы — это не абстрактные компоненты, а конкретные решения, которые можно найти в самой разной технике вокруг нас. В бытовой сфере они скрываются внутри кондиционеров и систем отопления с инверторным управлением компрессором, что позволяет им плавно регулировать мощность, экономить до 40% электроэнергии и работать значительно тише своих «старт-стопных» аналогов. В кухонной технике они отвечают за точный контроль температуры индукционных варочных панелей. Однако их истинное призвание — промышленность и инфраструктура. Современные сварочные аппараты, особенно для аргоно-дуговой и полуавтоматической сварки, используют IGBT-модули для генерации высокочастотного тока с безупречной стабильностью дуги. Тяговые преобразователи в электропоездах, метро и трамваях преобразуют постоянное напряжение от контактной сети в переменное с идеальной синусоидой для питания асинхронных двигателей, обеспечивая плавный разгон и рекуперативное торможение с возвратом энергии в сеть. Без них были бы невозможны ветряные и солнечные электростанции, где массивные инверторы на основе IGBT преобразуют постоянный ток от генераторов и фотоэлементов в чистый переменный ток, синхронизированный с общественной сетью.

Факторы выбора

Подбор правильного IGBT-массива — задача, требующая внимания к нескольким ключевым параметрам. Напряжение коллектор-эмиттер (Vces) должно иметь запас не менее 20-30% относительно максимального напряжения в вашей системе, чтобы выдерживать коммутационные выбросы. Номинальный ток (Ic) выбирается исходя из пиковых нагрузок, но с оглядкой на температурные условия — реальная пропускная способность сильно зависит от эффективности системы охлаждения. Падение напряжения в открытом состоянии (Vce(sat)) прямо влияет на коммутационные потери и нагрев — чем оно ниже, тем выше КПД системы. Не менее важны скорость переключения и задержки, которые определяют частоту работы ШИМ-контроллера и общие динамические потери. Тип корпуса (например, распространенный SEMiX или EconoDUAL) должен быть совместим с вашей системой охлаждения и монтажа на плату. И конечно, стоит обратить внимание на внутреннюю структуру модуля: наличие встроенных обратных диодов, их быстродействие и номиналы критически важны для индуктивных нагрузок.
