Невидимые защитники цифрового мира: ферритовые сердечники для кабелей

В современной электронике, где плотность компоновки устройств колоссально возросла, а тактовые частоты исчисляются гигагерцами, проблема электромагнитной совместимости (ЭМС) вышла на первый план. Каждый провод и кабель в такой системе работает как миниатюрная антенна – как на передачу нежелательных помех, так и на их приём. Эти помехи, или электромагнитные шумы, могут вызывать самые разные проблемы: от помех в аудиотракте и «глюков» программного обеспечения до полного отказа оборудования. Именно здесь на сцену выходят ферритовые сердечники для кабелей – пассивные, но крайне эффективные компоненты, играющие роль стражей порядка в электромагнитном хаосе. Их важность невозможно переоценить, ведь они являются одним из самых простых и экономичных способов обеспечить соответствие устройств строгим международным стандартам ЭМС, без которых невозможна продажа любой электронной продукции. Они не усиливают сигнал, а, наоборот, подавляют всё лишнее, обеспечивая чистоту и целостность данных, проходящих по кабелю, будь то USB, HDMI, сетевой или силовой провод.

От радиолокаторов к карману: эволюция феррита в борьбе с помехами

История применения ферритов уходит корнями в середину XX века, когда бурное развитие радиолокационных и коммуникационных систем столкнулось с острой проблемой помех. Учёные искали материалы, способные эффективно поглощать высокочастотные электромагнитные волны, и нашли решение в составе оксидов железа. Феррит – это ферримагнитный керамический материал, получаемый путем спекания оксида железа с другими металлами (такими как марганец, цинк, никель). Его уникальность заключается в сочетании высокочастотной магнитной проницаемости с низкой электропроводностью. Последнее свойство критически важно: в отличие от металлов, феррит не вызывает вихревых токов, которые lead к сильному нагреву и потерям энергии на высоких частотах. Принцип работы сердечника прост и гениален: когда кабель пропускается через ферритовое кольцо, он и сердечник вместе образуют собой катушку индуктивности (дроссель) с высоким импедансом для синфазных помех. Эти помехи, текущие в одном направлении по всем проводникам кабеля, «видят» этот импеданс и рассеиваются в виде тепла в материале сердечника, в то время как полезный дифференциальный сигнал (токи в противоположных направлениях) проходит практически без потерь. Эта элегантная физика превращает простой кусок керамики в мощный фильтр.

Многообразие форм и составов для любых задач подавления шума

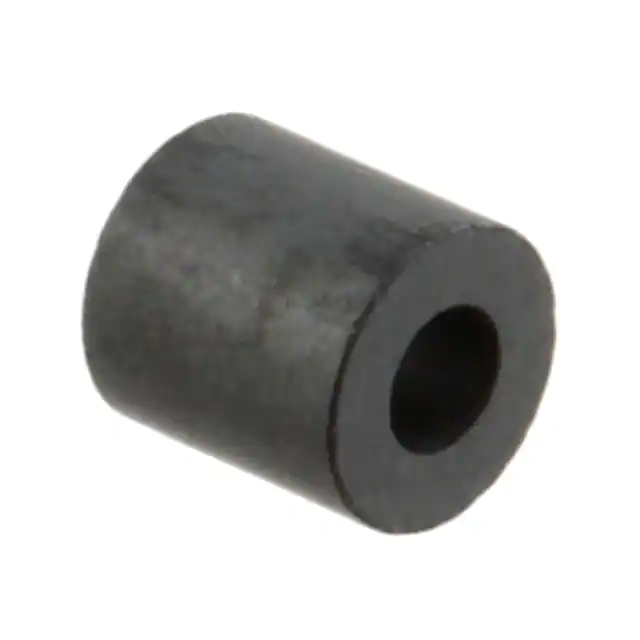

Ассортимент ферритовых сердечников для кабелей широк и разнообразен, что позволяет инженерам точно подобрать решение под конкретную задачу. Основное деление происходит по типу конструкции и материалу. Наиболее распространены цельные цилиндрические сердечники-«бусины» (beads), которые необходимо надеть на кабель до установки разъёмов. Однако для модернизации и ремонта существуют разъемные модели, состоящие из двух половинок, которые защёлкиваются вокруг кабеля одним движением руки – их часто можно встретить на шнурах питания ноутбуков и мониторов. Более сложными являются многокомпонентные корпуса с интегрированными ферритовыми сердечниками, которые являются частью разъёма самого устройства. С точки зрения материала, ферриты делятся на марки в зависимости от их частотных характеристик. Никель-цинковые (NiZn) составы эффективны на высоких и сверхвысоких частотах (выше 50 МГц), они идеальны для цифровых линий передачи данных (USB, HDMI, Ethernet). Марганцево-цинковые (MnZn) сердечники, напротив, демонстрируют максимальную эффективность на низких и средних частотах (до 5-10 МГц) и чаще применяются для фильтрации помех в силовых цепях. Выбор конкретного размера, формы и материала напрямую зависит от спектра подавляемых помех, толщины кабеля и требуемого волнового сопротивления.

Ферритовые сердечники: незаметные защитники электронного мира

Внешне они выглядят как простые цилиндры или бочонки, надетые на кабель, но их роль в современной электронике сложно переоценить. Ферритовые сердечники, или ферритовые фильтры, — это пассивные компоненты, предназначенные для подавления высокочастотных электромагнитных помех. В эпоху, когда каждое устройство генерирует собственные шумы, а количество кабелей в одном помещении исчисляется десятками, эти небольшие элементы становятся ключевыми для стабильной работы всей системы. Они не усиливают сигнал и не питают устройства, но тихо и эффективно очищают электронные коммуникации от «информационного шума», предотвращая сбои, потерю данных и искажение сигналов. Без них наш технологичный мир погрузился бы в хаус взаимных помех, где Wi-Fi-роутер конфликтовал бы с Bluetooth-колонкой, а зарядное устройство ноутбука вызывало бы помехи на мониторе.

От радиолокаторов до USB-кабелей: эволюция технологии подавления помех

История ферритов уходит корнями в середину XX века, когда бурное развитие радиолокационной техники и военной электроники потребовало эффективных решений для борьжения с помехами. Ученые обнаружили, что ферримагнитные материалы на основе оксида железа, обладающие высоким магнитным сопротивлением на высоких частотах, идеально подходят для этой задачи. В отличие от обычного железа, ферриты являются магнитными изоляторами — они не проводят электрический ток, что исключает вихревые токи и связанные с ними потери энергии. Это свойство сделало их незаменимыми для работы в диапазоне радиочастот. Принцип их действия основан на создании комплексного импеданса: сердечник, надетый на кабель, образует своего рода «дроссель», который поглощает нежелательные высокочастотные колебания, преобразуя их энергию в тепло. Со временем, с миниатюризацией электроники и появлением цифровых шин данных (USB, HDMI, SATA), технология стала массовой. Сегодня состав и геометрия ферритов тщательно просчитываются под конкретные частотные диапазоны, что позволяет создавать узкоспециализированные фильтры для любого применения.

Разновидности и практическое применение: больше, чем просто «бусина» на шнуре

Хотя самый узнаваемый тип — это разъемный сердечник-защелка на кабеле питания ноутбука, ассортимент данных компонентов гораздо шире. Помимо цилиндрических съемных фильтров, существуют тороидальные кольца, на которые производитель наматывает провод при сборке устройства, а также стержневые и многосекционные сердечники. Каждый тип решает свой круг задач. Например, тороидальные кольца часто можно встретить в импульсных источниках питания компьютеров и телевизоров, где они сглаживают токи и повышают КПД блока. Съемные защелкиваются на кабели периферии: HDMI, USB 3.0, аудио- и сетевые патч-корды, чтобы предотвратить излучение помех и соответствовать строгим нормам электромагнитной совместимости (EMC). В автомобильной электронике ферритовые сердечники защищают CAN-шину от помех, создаваемых системой зажигания и генератором. В промышленной автоматике они охраняют целостность сигналов в датчиках и системах управления, работающих в непосредственной близости от мощных силовых приводов и частотных преобразователей.

Как выбрать подходящий ферритовый сердечник

Выбор конкретной модели зависит от нескольких критически важных параметров. Первый — это материал феррита (марка, например, N30 или R6K), который определяет рабочий частотный диапазон и температурную стабильность. Второй ключевой фактор — внутренний диаметр, который должен соответствовать толщине кабеля или жгута проводов для плотного обхвата. Третий — импеданс на конкретной частоте (например, 60 Ом на 100 МГц), который указывает на эффективность подавления помех. Также важно учитывать тип исполнения: несъемное кольцо для пайки на плату или разъемный корпус с защелкой для быстрого монтажа на готовый кабель. Ошибка в подборе может привести к недостаточной фильтрации или, наоборот, к неоправданному затуханию полезного сигнала.

Почему покупатели выбирают ферритовые сердечники в Эиком Ру

Наш магазин электронных компонентов понимает, что надежность всей системы начинается с мелочей. Поэтому мы предлагаем обширный каталог ферритовых сердечников от проверенных мировых производителей, гарантируя оригинальность и соответствие заявленным характеристикам. Вы найдете у нас как популярные модели для бытового применения, так и специализированные решения для инженеров, разрабатывающих сложную аппаратуру. Мы тщательно проверяем качество каждой партии товара, чтобы вы могли быть уверены в стабильной работе своих устройств. Ключевое преимущество для наших клиентов по всей России — бесплатная доставка заказов, что делает сотрудничество не только надежным, но и максимально выгодным. Собирайте корзину без оглядки на стоимость пересылки и получайте именно те компоненты, которые требуются по проекту, в кратчайшие сроки.
