Логика - трансляторы, сдвигатели уровня

Разработкой и выпуском высококачественных трансляторов, сдвигателей уровня занимаются компании передового уровня. В том числе у нас представлена продукция от бренда Texas Instruments.

Устройства из данной категории являются важной составляющей электроники, они позволяют объединять устройства, отличающиеся по уровню логического сигнала. Благодаря покупке и установке дополнений, специалистам или начинающим в направлении удается обеспечить взаимодействие, совместимость устройств, даже если они работают на разных уровнях напряжения.

Область применения

Логика - трансляторы, сдвигатели уровня используются в серьезном оборудовании, разных системах. Они актуальны для разных приложений.

Примеры использования трансляторов, сдвигателей уровня:

• оборудование медицинской категории;
• автоматика, системы, актуальные для промышленной отрасли;
• электроника;
• мобильные телефоны;
• ноутбуки;
• приемники GPS;
• дисплеи;
• устройства телекоммуникационной отрасли.

В каталоге представлены технические данные на все доступные товарные позиции, что позволяет учесть требования к нужному уровню энергии, скорости и прочим данным.

Совместимость и преимущества

Характерна совместимость со стандартными уровнями, в том числе LVCMOS, TTL, LVTTL, CMOS.

Производители реализуют вариации под разные требования, объединяет продукцию ряд преимуществ:

• высокая производительность;
• надежность;
• отличные показатели качества;
• малый уровень шума;
• оборудование не нуждается в значительном количестве энергии;
• максимальная точность;
• в ряде моделей предусмотрено автоматизированное уточнение направления передачи;
• данные передаются с высокой скоростью;
• доступен выбор многоуровневых и одноуровневых трансляторов.

Состояние передачи просматривается автоматизировано, оборудованию не требуется дополнительный ввод. Это позволяет предлагать товарные позиции с небольшими микросхемами, это крайне важно при выполнении целого ряда задач.

В качестве примера характеристик рассмотрим UP1966E:

• питание 4.5V ~ 5.5V;
• выходные показатели по току 7.1A, 12.5A;
• максимум ограничения 85 V;
• Enhanced Mode GaN FET затвор;
• наличие пары драйверов;
• монтаж Surface Mount;
• 12-UFBGA, WLCSP корпус;
• работа при показателях -40°C ~ 125°C (TJ).

Высокая функциональность и совместимость трансляторов, сдвигателей уровня позволяет обеспечивать максимальные возможности по их использованию.

Логика: трансляторы и сдвигатели уровня — универсальные посредники в мире электроники

В современной электронной системе редко встречается ситуация, когда все микросхемы питаются от одного напряжения и общаются на одном «языке». Гораздо чаще мощный процессор, работающий от 1.2 В, должен отправить команду силовому драйверу, требующему 5 В, или датчик с интерфейсом 3.3 В пытается передать данные старой периферии на 5 В. Именно в этих точках несовместимости и вступают в игру незаметные герои печатной платы — интегральные схемы логики, а именно трансляторы и сдвигатели уровня. Эти компоненты не усиливают сигнал и не выполняют вычислительных задач; их ключевая миссия — обеспечить бесшовную и безошибочную коммуникацию между доменами с разным напряжением питания. Без них было бы невозможно создание энергоэффективных, сложных и гибридных систем, сочетающих в себе новейшие низковольтные чипы и проверенные временем высоковольтные модули. Их применение критически важно для предотвращения повреждения дорогостоящих компонентов из-за подачи неподходящего уровня напряжения и для гарантии целостности данных.

Использование этих микросхем пронизывает практически все отрасли. В автомобильной электронике (ECU, блоки управления) они согласуют работу датчиков (3.3 В) с мощными исполнительными механизмами (12 В и более). В промышленной автоматике ПЛК-контроллеры используют сдвигатели для взаимодействия с устаревшим оборудованием, работающим на стандартах 5 В TTL, в то время как ядро控制器 работает на 1.8 В. В потребительской технике, например в смартфонах, они обеспечивают обмен данными между низковольтным процессором и периферийными устройствами, такими как карты памяти или датчики камеры. Даже в умном доме модуль Wi-Fi на 3.3 В с их помощью может безопасно управлять реле или светодиодными лентами, требующими более высокого напряжения питания. Это делает их фундаментальными кирпичиками для интернета вещей (IoT), где десятки разнородных устройств должны быть соединены в единую сеть.

Эволюция и внутренняя архитектура компонентов-переводчиков

Исторически проблема согласования уровней решалась громоздкими решениями на дискретных транзисторах и резисторах, которые занимали много места на плате и вносили задержки. Появление специализированных интегральных микросхем-трансляторов стало революцией, позволившей значительно повысить надежность, уменьшить габариты и снизить энергопотребление систем. В основе их работы лежат разные принципы. Наиболее распространены двунаправленные трансляторы на полевых транзисторах с изолированным затвором, которые используют отдельные выводы для питания сторон и автоматически определяют направление передачи сигнала, что идеально для шинных протоколов вроде I²C или SMBus. Другой класс — сдвигатели на основе технологии CMOS, которые часто требуют управления направлением с помощью отдельного пина (DIR), но предлагают более высокие скорости и лучшую помехозащищенность для быстрых цифровых линий, таких как SPI или SDIO.

Ключевым технологическим драйвером стало повсеместное распространение низковольтных процессоров и микроконтроллеров, вызванное стремлением к снижению энергопотребления. Это создало огромный спрос на эффективные и быстрые методы интерфейса со «старым миром» аналоговых и цифровых компонентов. Современные трансляторы уровня — это высокоинтегрированные устройства, которые могут содержать в одном крошечном корпусе до 8 и более каналов, иметь встроенную защиту от электростатического разряда (ESD) до 15 кВ, поддерживать широкий диапазон напряжений (например, от 1.2 В до 5.5 В на одной стороне и от 1.8 В до 5.5 В на другой) и работать на частотах свыше 100 МГц. Это уже не просто пассивные переводчики, а интеллектуальные буферы, активно участвующие в обеспечении целостности сигнала и надежности всей системы.

Ключевые параметры для инженеров и разработчиков

Выбор конкретной микросхемы для проекта — это всегда компромисс между техническими требованиями и стоимостью. Первое, на что обращают внимание, — это поддерживаемые диапазоны напряжений. Необходимо убедиться, что микросхема покрывает не только номинальные значения VccA и VccB, но и их возможные колебания в реальных условиях. Второй критически важный параметр — скорость передачи данных. Для медленных интерфейсов, таких как I²C, подойдет практически любой транслятор, но для высокоскоростного SPI или видеосигналов потребуется устройство с максимальной частотой работы в сотни мегагерц. Не менее важен тип управления: автоматическое определение направления или ручное. Первое удобнее для двунаправленных шин, второе — для predictable, однонаправленных линий, где требуется полный контроль.

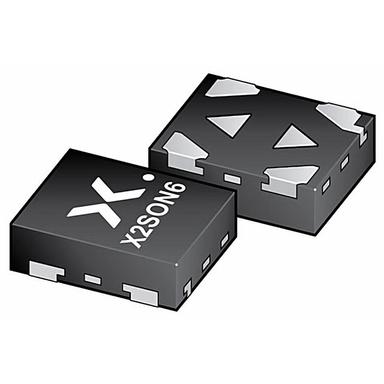

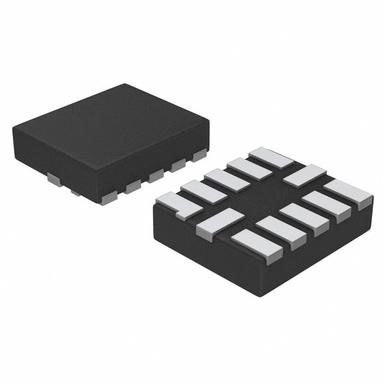

Далее следует учесть количество каналов. Для передачи одиночных сигналов управления (сброс, прерывание) достаточно одноканального устройства, а для организации параллельной шины данных потребуется 8- или 16-битный сдвигатель. Корпус играет не последнюю роль: для прототипирования удобны DIP, а для серийного производства — компактные SOIC, TSSOP или даже миниатюрные DFN и WCSP. Дополнительные функции, такие как наличие встроенных подтягивающих резисторов (избавляет от необходимости размещать внешние компоненты) или высокая стойкость к ESD, могут стать решающим фактором для проектов, работающих в промышленных или automotive условиях с жесткими требованиями по надежности.

Почему выбирают ассортимент и условия от Эиком Ру

Понимая, что от правильного выбора этого, казалось бы, небольшого компонента зависит успех всего проекта, мы в Эиком Ру сформировали один из самых полных на рынке портфелей трансляторов и сдвигателей уровня от ведущих мировых производителей, включая Texas Instruments, Nexperia, ON Semiconductor и Toshiba. Мы тщательно проверяем подлинность и качество каждой поставляемой партии, чтобы вы могли быть уверены в надежности ваших устройств. Наши технические специалисты всегда готовы помочь с консультацией и подбором аналога, экономя ваше время на поиск. Мы предлагаем не только широкий ассортимент, но и выгодные условия для всех клиентов — от любителей до крупных промышленных предприятий, включая гибкую систему скидок и бесплатную доставку заказов по всей территории Российской Федерации, что делает сотрудничество с нами максимально удобным и экономически эффективным.
