Микросхемы управления питанием (PMIC) - драйверы затворов

Драйверы затвора являются важнейшими составляющими микросхем управления питания. На данный момент транзисторы выпускаются с разнообразными конфигурациями и габаритами, в том числе это могут быть устройства для внедрения в процессор или предназначенные для применения в формате дискретных частичек.

Любые транзисторы нуждаются в нужных показателях тока с целью возможности перевода между включением и отключением, это необходимо для прохождения токовой силы через оборудование. Если транзистор большой, он требует значительных показателей. Для подачи энергии требуется дополнение микросхемой. Представленные устройства нужны для формирования буфера между транзистором высокой мощности и контроллером.

Область применения

Представленное оборудование дает возможность получить высокий ток для его передачи мощному транзистору, к примеру: IGBT или MOSFET. Устройства используются с целью включения составляющей в проводящее положение.

Драйверы затворов используются с разными целями и становятся частью ряда устройств:

• системы управления двигателями;
• инверторы мощности;
• дополнение контроллеров в системах высокого напряжения;
• составляющие силовой электроники;
• транзисторы.

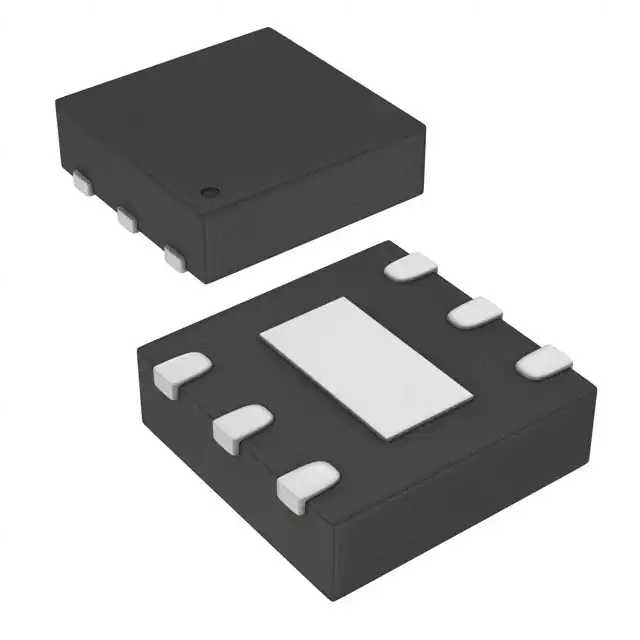

Характеристики указаны на все позиции, UP1966E имеет следующие качества:

• Enhanced Mode GaN FET затвор;
• питание на уровне 4.5V ~ 5.5V;
• 7.1A, 12.5A входного тока;
• 8ns, 4ns нарастания и затухания;
• работа при показателях -40°C ~ 125°C (TJ).

Совместимость и преимущества

Драйверы затворов отличает достаточно высокая совместимость, их базовое назначение в выполнении роли усилителя, что необходимо при потребности в управлении большим транзистором. Но это далеко не все варианты применения специализированной продукции.

В том числе драйверы затвора выделяют следующие преимущества:

• снижение времени на переключение нагрузочного транзистора;
• сокращение потерь в процессе переключения в нагрузочном транзисторе;
• возможность активации непроводящего или проводящего состояния оборудования;
• формирование изоляционного слоя между контроллером и нагрузкой;
• ускорение выполняемых процессов;
• актуальность для широкого ряда приложений.

Доступны модели от Elantec, EPC, Texas Instruments, IXYS Integrated Circuits Division и других брендов. Драйверы затворов остаются важнейшей частью микросхем управления питанием, поэтому на них присутствует постоянный спрос. Продукция представлена в разных вариациях, что позволяет найти позиции для защиты других компонентов, их работы и приобрести товары за минимальные сроки.

Сердце силовой электроники: почему без драйверов затворов не обходится ни одна современная система

Представьте мощный MOSFET или IGBT-транзистор, управляющий электродвигателем в промышленном станке или инвертором, преобразующим ток в электромобиле. Сам по себе он — лишь кремниевый переключатель. Его истинный потенциал и, что критически важно, безопасность работы раскрывает скромный, но незаменимый компонент — драйвер затвора. Это интеллектуальный интерфейс между «мозгом» системы (микроконтроллером) и её «мускулами» (силовыми ключами). Его задача — не просто подать сигнал включения/выключения, а сделать это максимально быстро, эффективно и с защитой от всех возможных рисков. Слабый ток с вывода МК он превращает в мощный, кратковременный импульс тока, способный за наносекунды перезарядить ёмкость затвора мощного транзистора. От этого напрямую зависят ключевые потери: чем быстрее переключение, тем меньше транзистор греется, а система в целом работает с высочайшим КПД. Именно драйверы затворов позволяют создавать компактные и при этом мощные источники питания, системы возобновляемой энергетики и автоматизированные производственные линии, где надёжность стоит на первом месте.

Эволюция управления: от дискретных сборок к интеллектуальным микросхемам

История драйверов — это путь интеграции и миниатюризации. Изначально разработчикам приходилось собирать сложные схемы на дискретных компонентах: биполярных транзисторах, операционных усилителях и диодах. Такие решения были громоздкими, трудоёмкими в расчёте и наладке, а их характеристики сильно «плавали» от температуры и партии компонентов. Появление специализированных интегральных микросхем-драйверов стало революцией. Производители смогли интегрировать на один кристалл высоковольтные узлы (например, для работы с верхним ключом в мостовой схеме по технологии bootstrap), схемы защиты от сквозных токов (dead-time control), детекторы короткого замыкания и пониженного напряжения питания (UVLO). Современные драйверы — это сложные устройства, часто с гальванической развязкой на основе собственных трансформаторов или ёмкостных барьеров, что критически важно для безопасности оператора и устойчивости системы к помехам в силовых установках. Технологии кремния на диэлектрике (SOI) и использование широкозонных материалов позволяют им работать при температурах до 150°C и выше, что открывает дорогу в автомобильную и аэрокосмическую промышленность.

Как не заблудиться в многообразии: ключевые параметры выбора

Выбор конкретной микросхемы драйвера — всегда компромисс между требованиями проекта и бюджетом. Первое, на что смотрят инженеры, — это топология. Драйверы для одиночного ключа, полумостовые (с интегрированной логикой управления и dead-time) и полномостовые (3-фазные для моторов) — наиболее распространённые типы. Далее следует напряжение питания: оно должно соответствовать напряжению затвора используемых транзисторов (часто 12-20В для Si-MOSFET и до 30В для SiC- и GaN-транзисторов). Пиковый выходной ток — perhaps самый обсуждаемый параметр. Высокий ток (от 2А и выше) обеспечивает быстрое переключение, снижая потери, но может усилить электромагнитные помехи (EMI). Скорость нарастания и спада выходного импульса (slew rate) напрямую связана с этим током. Обязательно оцените наличие встроенных защит: от сквозных токов, короткого замыкания, пониженного напряжения и перегрева. Для мостовых схем критически важна длительность dead-time и возможность её регулировки. Наконец, корпус: от компактного SOIC-8 до мощных DIP-8 и изолированных SOIC-16W, рассчитанных на работу с высоким напряжением и лучший теплоотвод.

Почему заказчики выбирают «Эиком Ру» для поставок критичных компонентов

Поставка качественных электронных компонентов — это не просто транзакция, это вопрос репутации и бесперебойности вашего производства. «Эиком Ру» понимает эту ответственность, поэтому мы выстроили работу так, чтобы вы получали не только широкий ассортимент драйверов затворов от лидеров рынка (Infineon, Texas Instruments, STMicroelectronics, ON Semiconductor), но и абсолютную уверенность в их качестве и подлинности. Мы тщательно проверяем всю цепочку поставок, чтобы исключить риски контрафакта. Наши специалисты готовы предоставить технические консультации и помочь с подбором аналогов. Гибкие условия сотрудничества, индивидуальные предложения для оптовых покупателей и бесплатная доставка заказов по всей территории Российской Федерации делают партнёрство с нами не только надёжным, но и максимально выгодным. Сфокусируйтесь на разработке и innovation, а задачу обеспечения компонентами доверьте нам.
