В мире высоких технологий, где точность и управление являются ключевыми, светоделители выступают фундаментальными компонентами, незаметно, но критически важными для работы бесчисленных устройств. Эти оптические элементы, часто называемые бипризмами или лучительными разделителями, выполняют элегантную, но сложную задачу: они берут единый пучок света и делят его на два или более отдельных луча, направляя их по разным оптическим путям. Это не просто механическое разделение; это интеллектуальное управление электромагнитным излучением, позволяющее одновременно выполнять несколько операций — измерение, анализ, передачу данных или формирование изображения. Их роль невозможно переоценить в таких областях, как телекоммуникации, где они управляют потоками информации в волоконно-оптических сетях, или в медицинской диагностике, где точное разделение луча в спектрометрах или конфокальных микроскопах позволяет проводить детальный анализ биологических образцов. Без этих компонентов были бы невозможны многие лазерные системы, системы машинного зрения, измерительные интерферометры и даже потребительская электроника, такая как проекторы и датчики изображения в камерах смартфонов. Они являются не пассивными деталями, а активными архитекторами светового потока, определяющими, куда, с какой интенсивностью и для какой цели пойдет фотон.
Исторически идея разделения света уходит корнями к самым простым оптическим явлениям, которые наблюдал человек, — частичному отражению и преломлению света на границе двух сред, например, на поверхности воды или стекла. Однако современные светоделители — это продукт высокоточной инженерии и тонкопленочных технологий. Принцип их работы основан не на поглощении части света, а на его перераспределении с помощью интерференционных эффектов в многослойных диэлектрических покрытиях. Эти покрытия, нанесенные вакуумным напылением на тщательно отполированную и спаянную под строгим углом поверхность оптической призмы или плоской пластины, представляют собой сложную наноструктуру. Каждый слой имеет строго определенную толщину и коэффициент преломления, рассчитанные для конкретной длины волны и угла падения света. Когда луч попадает на такую структуру, волны, отраженные от границ между различными слоями, интерферируют друг с другом. Конструктивная интерференция усиливает луч в определенном направлении, а деструктивная — гасит в другом. Это позволяет инженерам точно проектировать коэффициент деления, например, 50/50, 70/30 или 90/10, а также работать в строго заданных спектральных диапазонах — от ультрафиолетового до инфракрасного. Эволюция от простых полупосеребренных зеркал к сложным диэлектрическим покрытиям позволила drastically минимизировать потери на поглощение и рассеяние, обеспечив высокую оптическую точность и долговечность, необходимые для научных и промышленных применений.

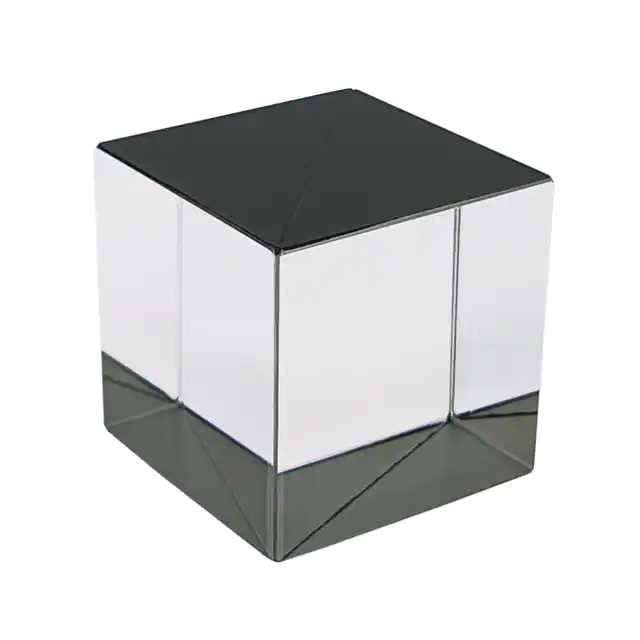

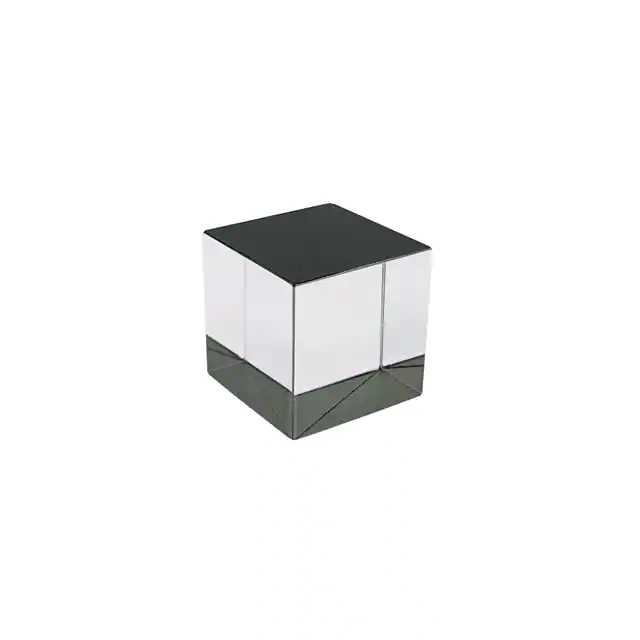

Широкий спектр применений светоделителей породил множество конструктивных исполнений, каждое из которых оптимизировано для решения конкретных задач. Наиболее распространенными являются кубические светоделители, где два прямоугольные призмы склеены вместе с нанесенным между ними интерференционным покрытием. Они отличаются высокой механической прочностью и стабильностью юстировки, но могут вносить хроматические аберрации. Пластинчатые светоделители, представляющие собой плоскопараллельную пластину с нанесенным покрытием, более компактны и дешевы, но могут создавать нежелательные паразитные отражения и смещение выходного луча. Поляризационные светоделители (PBS) — это отдельный высокоспециализированный класс, который разделяет падающий свет не по интенсивности, а в зависимости от его поляризации, направляя, к примеру, S-поляризованную составляющую в один канал, а P-поляризованную — в другой. Они незаменимы в лазерных системах, ЖК-проекторах и оптической изоляции. Дихроичные светоделители работают по принципу селективного отражения и пропускания света в зависимости от его длины волны, эффективно разделяя широкополосный свет, например, в системах цветного телевидения или флуоресцентной микроскопии. Выбор между этими типами зависит от десятков параметров: требуемого соотношения деления, поляризационной чувствительности, рабочего спектрального диапазона, угла падения, допустимой волновой фронтной ошибки и термооптических характеристик.
Светоделители, или оптические сплиттеры, являются фундаментальными компонентами в системах, где требуется точное управление и распределение световой энергии. В отличие от простых зеркал, которые лишь отражают свет, эти элементы выполняют более изящную работу: они делят падающий на них луч на две или более части, направляя их по разным оптическим путям с точно заданным соотношением интенсивности. Это не абстрактный лабораторный инструмент, а сердце многих устройств, с которыми мы сталкиваемся ежедневно. Без них были бы невозможны современные проекторы, выводящие яркое и контрастное изображение, или системы дополненной реальности, которые накладывают цифровые объекты на реальный мир через полупрозрачные дисплеи. В телекоммуникационных сетях, основанных на волоконной оптике, светоделители незаменимы для разветвления сигналов, позволяя одному оптоволокну обслуживать множество абонентов, обеспечивая высокоскоростной интернет и стабильную телефонную связь.
Исторически первые светоделители были предельно просты — тончайшие металлические покрытия, нанесенные на стекло, которые частично пропускали, а частично отражали свет. Однако потребности точной науки и промышленности быстро переросли эти примитивные решения. Сегодня основная масса высококачественных светоделителей изготавливается по технологии тонкопленочных интерференционных покрытий. Десятки и даже сотни чередующихся слоев диэлектрических материалов с разным коэффициентом преломления наносятся в вакуумной камере на оптическую подложку. Толщина каждого слоя тщательно контролируется и составляет доли длины волны света. За счет явления интерференции в этой сложной наноструктуре достигается невероятно точное и предсказуемое разделение светового пучка. Это позволяет инженерам создавать компоненты, работающие в строго определенном спектральном диапазоне — от ультрафиолетового до инфракрасного, — и с минимальными потерями энергии на поглощение и рассеяние, что критически важно для чувствительных измерительных приборов и лазерных систем.
Выбор конкретного типа светоделителя напрямую зависит от решаемой задачи, требуемой точности и условий эксплуатации. Пластинчатые светоделители, представляющие собой плоскопараллельную стеклянную пластину с нанесенным покрытием, часто используются в лазерной технике и микроскопии благодаря своей устойчивости к высокой мощности излучения. Кубические, склеенные из двух прямоугольных призм, обеспечивают точное угловое разделение лучей и минимальное смещение выходного пучка, что делает их идеальными для интерферометров и спектрометров. Поляризационные светоделители занимают особую нишу, разделяя луч не по интенсивности, а по состоянию поляризации, направляя, например, S-поляризованную составляющую в одну сторону, а P-поляризованную — в другую. Для волоконно-оптических сетей выпускаются специальные сварные светоделители, где входной сигнал делится непосредственно внутри оптоволокна, обеспечивая минимальные потери и высокую надежность соединения в телекоммуникационных стойках.
Сферы использования светоделителей поражают своим разнообразием. В медицинской диагностике, например в конфокальных микроскопах, они позволяют разделить лазерный луч, идущий на образец, и излучение флуоресценции, идущее от него к высокочувствительному детектору, обеспечивая получение трехмерных изображений клеток с невероятным разрешением. В промышленной автоматике лазерные дальномеры и системы машинного зрения используют их для создания эталонных оптических путей и калибровки. Кинопроекторы и лазерные шоу-установки rely on дихроичные светоделители для разделения белого света на красную, зеленую и синюю составляющие, которые затем смешиваются для создания миллионов оттенков. Даже в потребительской электронике, такой как системы Face ID в смартфонах, компактные светоделители помогают направлять излучение инфракрасного лазера на лицо пользователя и улавливать отраженный сигнал для построения 3D-карты.
При подборе светоделителя для вашего проекта необходимо учитывать несколько критически важных параметров. Во-первых, это соотношение деления (например, 50/50, 70/30), которое определяет, какая доля мощности пойдет в каждый из выходных каналов. Во-вторых, рабочий спектральный диапазон и длина волны, на которой компонент демонстрирует заявленные характеристики — УФ, видимый или ИК. Для задач с лазерами ключевым является допустимая мощность излучения, превышение которой ведет к необратимому повреждению покрытия. Угол падения света (обычно 0° или 45°) и поляризационная зависимость также сильно влияют на реальные показатели. Для кубических моделей важно учитывать материал призм (стекло BK7, плавленый кварц) и качество склейки, определяющее температурную стабильность. Для ответственных применений всегда запрашивайте сертификат калибровки с точно измеренными спектральными кривыми.
