Лазерная оптика - изоляторы Фарадея

Лазерная оптика: Изоляторы Фарадея – незаметные стражи стабильности

В мире высокоточных лазерных систем, где каждый фотон на счету, существует критически важный класс компонентов, предназначенных для защиты и стабилизации. Изоляторы Фарадея – это не просто пассивные оптические элементы; это активные защитники, обеспечивающие бесперебойную и предсказуемую работу дорогостоящего оборудования. Их основная задача – предотвратить разрушительное воздействие обратного отраженного света, которое может привести к дестабилизации лазерного резонатора, снижению чистоты спектра, шумам и даже полному выходу из строя самого лазерного диода. Представьте себе мощный лазер, луч которого направлен на сложную оптическую систему для обработки материалов или передачи данных через волокно. Часть этого излучения неизбежно отражается назад, прямо в нежное сердце лазера. Без изолятора Фарадея этот возвратный луч вносит хаос, вызывая непредсказуемые колебания мощности и температуры, что губительно для задач, требующих ювелирной точности, таких как квантовые вычисления, медицинская хирургия или телекоммуникации. Таким образом, эти устройства являются фундаментальным элементом обеспечения надежности и повторяемости результатов в любой серьезной оптической установке, выступая в роли интеллектуальных оптических диодов, пропускающих свет только в одном направлении.

От магнетизма к свету: принцип работы и эволюция технологии

Физический принцип, лежащий в основе работы изолятора Фарадея, – магнитооптический эффект Фарадея, открытый Майклом Фарадеем еще в 1845 году. Он обнаружил, что плоскость поляризации линейно поляризованного света поворачивается при прохождении через определенные материалы, помещенные в сильное продольное магнитное поле. Направление этого вращения зависит не от направления распространения света, а исключительно от направления магнитного поля, что и является ключевым для создания невзаимного оптического элемента. Конструктивно классический изолятор состоит из трех основных частей: входного поляризатора, магнитооптического ротатора (стержня из специального материала) и выходного поляризатора (анализатора), ориентированного под углом 45 градусов к первому. Прямой луч, пройдя через первый поляризатор, поворачивается ротатором на 45 градусов и беспрепятственно проходит через анализатор. Отраженный же луч, пытаясь вернуться, поворачивается еще на 45 градусов в том же направлении (так как магнитное поле неизменно), в итоге его плоскость поляризации оказывается повернутой на 90 градусов относительно входного поляризатора, который его и блокирует. Эволюция технологии шла по пути поиска и синтеза новых магнитооптических материалов с большим удельным вращением Верде (коэффициентом вращения) и низкими потерями, таких как TGG ( Terbium Gallium Garnet), TSAG и Ce:TAG, что позволило создавать компактные и эффективные изоляторы для различных длин волн и мощностей.

Разнообразие решений для конкретных инженерных задач

Современный рынок предлагает широкий спектр изоляторов Фарадея, конструкция которых оптимизирована под конкретные применения и технические требования. Наиболее очевидное деление происходит по типу используемой среды: свободно-пространственные изоляторы предназначены для лучей, распространяющихся в воздухе или вакууме; они отличаются тщательно отполированными и просветленными торцами для минимизации обратных отражений и потерь на входе/выходе. Для волоконно-оптических систем используются встроенные изоляторы (in-line), которые интегрируются непосредственно в разрыв оптического волокна и коллимируют луч внутри своего корпуса, обеспечивая максимально эффективную защиту лазерных диодов в телекоммуникационных линиях и волоконных лазерах. Другой важный параметр – степень изоляции, которая может достигать 40-50 дБ для прецизионных систем, эффективно блокируя даже малейшие обратные отражения. Также устройства критически различаются по рабочей длине волны (например, 1064 нм для Nd:YAG-лазеров, 1550 нм для телекома, 780 нм для атомной физики) и, что крайне важно, по допустимой средней мощности излучения. Высокомощные модели оснащаются специальными терморегулирующими элементами и изготавливаются из материалов, устойчивых к тепловой линзе и оптическому повреждению, в то время как миниатюрные изоляторы для телекоммуникационных модулей поражают своей компактностью и эффективностью в ограниченном пространстве.

Зачем лазеру нужен «дорожный инспектор»: принцип работы изолятора Фарадея

В мире высокоточных лазерных систем существует проблема, хорошо знакомая любому инженеру: обратное отражение. Луч, отправленный в оптическое волокно или в лазерный резонатор, может частично вернуться назад, как эхо. Это «эхо» не просто теряется — оно становится деструктивной силой, вызывая нестабильность работы лазерного диода, шумы, скачки частоты и даже полный выход дорогостоящего оборудования из строя. Именно для борьбы с этим явлением и были созданы оптические изоляторы Фарадея. Это не пассивные фильтры, а умные, активные устройства, работающие на фундаментальном квантово-оптическом эффекте. Они действуют как интеллектуальный «дорожный инспектор» для фотонов, беспрепятственно пропуская свет в прямом направлении и строго блокируя его возвращение, обеспечивая тем самым чистоту и стабильность оптического сигнала. Их роль невозможно переоценить в системах, где даже микроватт отраженной мощности может привести к катастрофическим последствиям для точности измерений или качества связи.

От лабораторного курьеза к краеугольному камню современной оптики

История изоляторов Фарадея началась в 1845 году, когда Майкл Фарадей обнаружил, что сильное магнитное поле способно вращать плоскость поляризации света в определенных материалах. Это было первое экспериментальное доказательство глубокой связи между светом и магнетизмом. Однако практическое применение эффект нашел лишь столетие спустя, с появлением лазеров, требовавших защиты от обратных отражений. Первые коммерческие изоляторы были громоздкими, требовали мощных электромагнитов и работали лишь в узких спектральных диапазонах. Прорыв совершили новые магнито-оптические материалы, такие как тербий-галлиевый гранат (TGG), ставший отраслевым стандартом для видимого и ближнего ИК-диапазона, и церий-фторид (CeF) или железолегированные кристаллы для среднего ИК. Современные изоляторы — это компактные, эффективные и надежные модули, часто использующие постоянные редкоземельные магниты (например, из сплава самарий-кобальт), что делает их идеальными для интеграции в коммерческие и промышленные системы, от телекоммуникационных стоек до медицинских скальпелей.

Разнообразие решений для конкретных инженерных задач

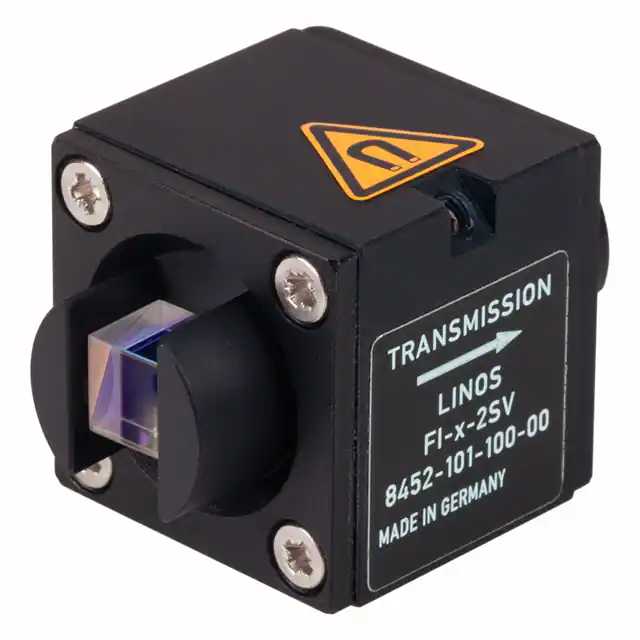

Конструктивное исполнение изоляторов напрямую диктуется их применением. Наиболее распространены дискретные (in-line) изоляторы, выполненные в виде цилиндрического корпуса с резьбовыми соединениями FC/APC или SC/APC. Они являются золотым стандартом в волоконно-оптических линиях связи для предотвращения отражений в усилителях EDFA и лазерных передатчиках. Для работы со свободными лучами в лазерных лабораториях и производственных установках используются свободно-пространственные изоляторы. Их ключевая особенность — антибликовые просветляющие покрытия на торцах кристалла, минимизирующие вносимые потери, что критично для высокоэнергетических лазеров. В отдельный класс выделены микро-оптические изоляторы, которые монтируются непосредственно на кристалл лазерного диода (например, в квантово-каскадных лазерах), создавая интегрированное и максимально компактное решение. Для самых требовательных применений, таких как лидарные системы или квантовые вычисления, разработаны изоляторы с термостабилизацией, компенсирующие температурную зависимость вращения Фарадея и гарантирующие стабильность параметров в широком диапазоне условий эксплуатации.

Практические сценарии применения: от интернета до операционной

Сложно найти область высоких технологий, где бы ни использовались эти устройства. В магистральных и городских оптоволоконных сетях они защищают лазерные диоды передатчиков и обеспечивают стабильное усиление в оптических усилителях, стоя на страже качества вашего интернет-соединения. В промышленности мощные изоляторы интегрированы в системы лазерной резки, сварки и гравировки, где отраженный от обрабатываемой детали свет мог бы легко вывести из строя генератор. Медицинские лазеры для хирургии, коррекции зрения и стоматологии оснащаются ими для гарантии безопасной и предсказуемой работы аппаратуры. В научных исследованиях — от лидаров, зондирующих атмосферу, до интерферометров, регистрирующих гравитационные волны, — изоляторы поддерживают необходимый уровень точности измерений. Даже в оборонном секторе и аэрокосмической отрасли они находят применение в системах наведения и защищенной связи.

Ключевые факторы выбора правильного изолятора

Подбор оптимального компонента требует внимания к нескольким критическим параметрам. Первый — рабочая длина волны: кристалл TGG эффективен для 500-1100 нм, а для 1550 нм (телеком) и других диапазонов требуются специфические материалы. Второй — изоляция (Isolation), измеряемая в децибелах (дБ); типичные значения от 30 до 40 дБ, что означает ослабление обратного луча в 1000–10000 раз. Третий — вносимые потери (Insertion Loss) в прямом направлении, которые должны быть минимальными (менее 0,5 дБ). Для свободно-пространственных моделей важен диаметр апертуры и качество просветляющего покрытия. В мощных системах проверяют порог оптической мощности, при котором может произойти тепловое повреждение кристалла. Также учитывают тип соединения (FC/APC, SC/APC), механическую стабильность и рабочий температурный диапазон.
