Потенциометры поворотные, Реостаты

Поворотные потенциометры и реостаты представляют собой переменные резисторы, используемые для регулировки сопротивления в электрических цепях. Основное различие между ними заключается в их применении: потенциометры чаще используются для точного регулирования напряжения, тогда как реостаты предназначены для управления током. Оба типа устройств имеют поворотный механизм, который изменяет сопротивление при вращении вала или ручки.

Применение

Поворотные потенциометры и реостаты находят широкое применение в различных областях, включая аудиотехнику, измерительное оборудование, осветительные системы и промышленные приложения. Потенциометры используются в качестве регуляторов громкости, тембра и баланса в аудиосистемах, а также в качестве датчиков положения. Реостаты применяются для регулировки тока в цепях, управления скоростью двигателей и в схемах нагрева.

Совместимость и характеристики

Поворотные потенциометры и реостаты доступны в различных конструктивных исполнениях и с различными электрическими характеристиками, что позволяет их использование в широком диапазоне приложений. Они могут быть однооборотными или многооборотными, что определяет диапазон и точность регулировки.

• Диапазон сопротивления: от 1 Ом до нескольких мегаом.
• Мощность рассеяния: от 0,1 Вт до нескольких десятков Вт.
• Точность: стандартные значения допусков от ±1% до ±20%.
• Рабочее напряжение: до 500 В.
• Угол поворота: от 270° для однооборотных до 3600° для многооборотных.
• Материалы резистивного элемента: углерод, металлоплёнка, проводниковая плёнка или проволока.
• Срок службы: до 1 миллиона циклов.

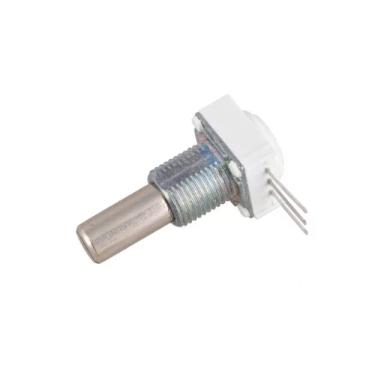

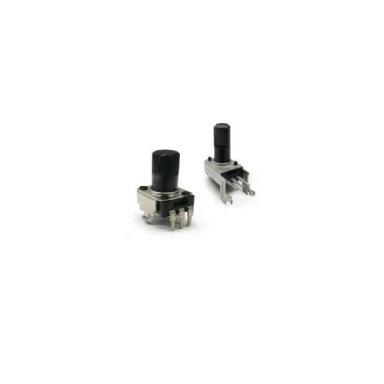

1. Однооборотные потенциометры: обеспечивают регулировку в пределах одного оборота вала, подходят для большинства стандартных приложений.

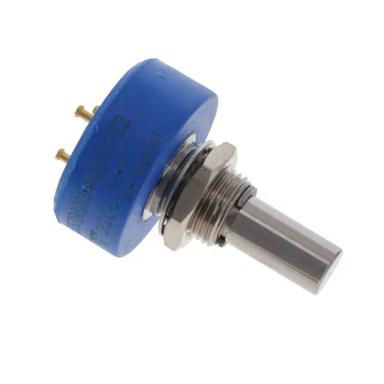

2. Многооборотные потенциометры: предназначены для точного регулирования сопротивления в приложениях, требующих высокой точности и большого диапазона настройки.
3. Проволочные реостаты: используются в мощных приложениях, где требуется высокая устойчивость к перегрузкам и долговечность.
4. Скольжения реостаты: оснащены движущимся контактом, который скользит по резистивному элементу, обеспечивая плавное изменение сопротивления.

Поворотные потенциометры и реостаты являются важными компонентами в электрических и электронных системах, обеспечивая удобное и точное управление параметрами цепей. Их разнообразие и универсальность делают их незаменимыми в самых различных приложениях, от бытовой электроники до сложных промышленных систем.

Поворотные потенциометры и реостаты: сердце управления в аналоговом мире

В эпоху сенсорных экранов и цифровых интерфейсов скромный поворотный потенциометр остается невероятно востребованным компонентом. Это устройство, знакомое каждому, кто хоть раз регулировал громкость на старой акустической системе или настраивал яркость лампы, является фундаментальным элементом аналогового управления. По своей сути, это переменный резистор, сопротивление которого плавно изменяется механическим вращением вала. В отличие от простого выключателя, потенциометр предлагает бесконечное количество промежуточных значений, обеспечивая точный и интуитивно понятный контроль над электрическими параметрами цепи. Реостаты, часто рассматриваемые как подкатегория, обычно предназначены для работы с более высокими токами и используются для непосредственного управления мощностью нагрузки, а не сигналом.

Практические сценарии их применения невероятно разнообразны и простираются далеко за рамки бытовой электроники. В профессиональной аудиоаппаратуре, будь то дорогие микшерные пульты или гитарные усилители, высокоточные потенциометры отвечают за тонкую настройку тембра, баланса и уровня сигнала, обеспечивая то самое «живое» и теплое звучание, которое ценят аудиофилы. В промышленных системах управления они встраиваются в панели станков с ЧПУ для ручной подстройки параметров, таких как скорость подачи или положение инструмента. Автомобильная промышленность использует их в качестве датчиков положения педали акселератора, угла поворота рулевого колеса или для управления климат-контролем. Даже в таких, казалось бы, цифровых устройствах, как компьютерные геймпады, под джойстиками часто скрываются миниатюрные потенциометры, преобразующие физическое движение в электрический сигнал.

Эволюция и внутреннее устройство: от угольной дорожки к гибридным решениям

История потенциометров началась в XIX веке с изобретения реостата, который представлял собой катушку с проводом с высоким удельным сопротивлением и подвижный контакт, скользящий по ее виткам. Эта простая, но эффективная конструкция позволила впервые плавно регулировать силу тока в цепи. С развитием технологий появились более компактные и надежные модели: основой стал resistive element (резистивный элемент) в форме подковы или кольца, изготовленный из композитных углеродных материалов, проводящего пластика или кермета (керамико-металлической смеси). По этому элементу движется скользящий контакт (ползунок или щетка), механически связанный с валом, что и создает переменное сопротивление между крайними выводами и средним отводом.

Современные потенциометры — это результат decades of engineering refinement (десятилетий инженерной доработки). Помимо традиционных поворотных (rotary) моделей, существуют ползунковые (slider), однооборотные и многооборотные (до 25 витков для сверхвысокой точности), а также сдвоенные и строенные конструкции на одном валу для синхронного управления несколькими каналами. Отдельным технологическим прорывом стало появление энкодеров (digital potentiometers), которые, сохраняя привычный вращающийся интерфейс, output a digital signal (выводят цифровой сигнал), сочетая тактильное преимущество аналогового управления с точностью и надежностью цифровых чипов. Однако классические аналоговые версии по-прежнему незаменимы там, где требуется простота, минимальные искажения сигнала и отсутствие необходимости в дополнительном питании.

Ключевые параметры и факторы выбора правильного компонента

Выбор подходящего потенциометра или реостата — это не просто вопрос габаритов, а комплексная оценка электрических и механических характеристик под конкретную задачу. Первый и главный параметр — номинальное сопротивление, измеряемое в Омах (Ом), килоомах (кОм) или мегаомах (МОм). Оно должно соответствовать импедансу вашей цепи. Далее критически важен тип зависимости сопротивления от угла поворота (закон или кривая). Линейная (LIN) кривая, где изменение пропорционально углу, идеальна для делителей напряжения и точных настроек. Логарифмическая (LOG, обратнологарифмическая - AUDIO) создана специально для регулировки громкости, так как человеческое ухо воспринимает звук логарифмически.

Не менее важны допустимая рассеиваемая мощность (в ваттах), которая определяет, какой ток может через него протекать без перегрева и разрушения, и механическая долговечность, выраженная в количестве циклов вращения (обычно десятки или сотни тысяч). Для проектов, связанных со звуком, низкий уровень собственных шумов при вращении является определяющим фактором. Также обращайте внимание на тип монтажа (печатный, на шасси), диаметр и тип вала (под плоскую отвертку, под шестигранник), наличие встроенного выключателя и, конечно, качество изготовления, которое напрямую влияет на стабильность параметров и срок службы.

Почему стоит выбрать «Эиком Ру» для ваших проектов

Компания «Эиком Ру» понимает, что надежность вашего устройства начинается с качества каждого отдельного компонента. Именно поэтому мы предлагаем обширный каталог поворотных потенциометров и реостатов от проверенных мировых производителей и отечественных брендов, прошедших тщательный входной контроль. Наш ассортимент включает как массовые модели для любительских конструкций, так и прецизионные и специализированные изделия для профессионального промышленного применения. Мы гордимся тем, что можем предложить нашим клиентам не только широкий выбор, но и конкурентоспособные цены, гибкие условия оптовым покупателям и оперативную обработку заказов.

Важным преимуществом для инженеров, радиолюбителей и предприятий по всей России является наша программа бесплатной доставки, которая делает сотрудничество максимально удобным и выгодным независимо от вашего местонахождения. Наша техническая поддержка готова помочь с консультацией при подборе аналогов или решении нестандартных задач. Покупая в «Эиком Ру», вы инвестируете в стабильность ваших схем и получаете гарантию того, что каждый резистор в вашем проекте будет работать безупречно долгие годы.
