ВЧ циркуляторы и изоляторы

ВЧ циркуляторы и изоляторы: невидимые дирижёры радиочастотных сигналов

В мире высокочастотной электроники, где каждый сигнал ценен, а любое отражение может привести к потере данных или выходу из строя дорогостоящего оборудования, на первый план выходят пассивные, но критически важные компоненты — циркуляторы и изоляторы. Эти устройства выполняют роль безупречных диспетчеров, управляя потоками СВЧ-энергии по строго заданным路径. Их основная задача — обеспечить изоляцию между различными каскадами системы, например, между мощным усилителем и чувствительным приемником. Без циркулятора отраженный сигнал от антенны вернулся бы прямо в выходной каскад усилителя, вызывая его перегрев и потенциальное разрушение. Таким образом, эти компоненты являются ключевыми элементами для обеспечения стабильности, надежности и эффективности любой радиосистемы, будь то базовая станция сотовой связи, радар или спутниковый терминал. Их значение невозможно переоценить, поскольку они напрямую влияют на качество связи, дальность действия и общую целостность системы.

От ферритовых сердечников к тонкопленочным технологиям

Принцип работы циркуляторов и изоляторов основан на уникальных свойствах ферримагнитных материалов под воздействием внешнего постоянного магнитного поля — эффекте Фарадея и невзаимном фазовом сдвиге. Когда СВЧ-сигнал проходит через намагниченный феррит, его плоскость поляризации вращается, что и позволяет направлять энергию по нужному пути. Исторически первые практические циркуляторы появились в середине XX века и были тесно связаны с развитием радарных технологий, где проблема защиты приемника от мощного излучения передатчика стояла особенно остро. Эти ранние модели были громоздкими и тяжелыми. Эволюция устройств шла по пути миниатюризации, расширения рабочего диапазона частот и повышения мощности. Современные производства используют технологии тонкопленочного напыления и прецизионной сборки, что позволяет создавать компактные компоненты для интеграции в планарные микрополосковые схемы, сохраняя при этом высокие электрические характеристики, стойкость к температурным перегрузкам и вибрациям.

Многообразие решений для разных прикладных задач

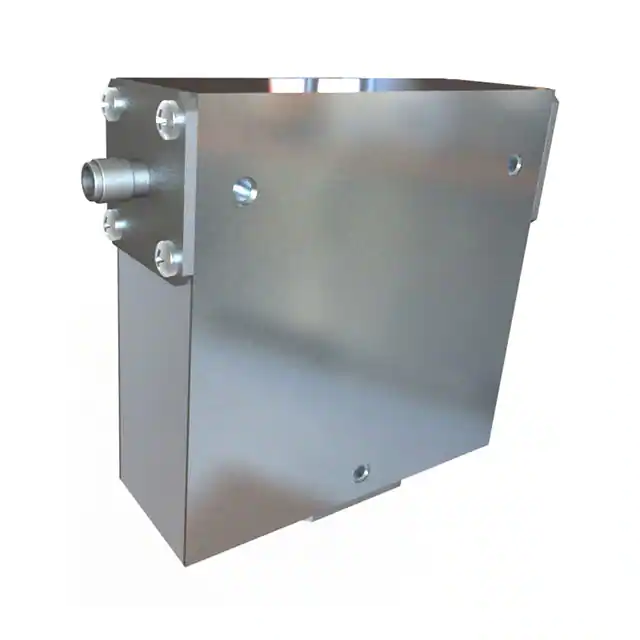

Хотя основная функция всех циркуляторов едина — направлять сигнал по кольцу, — их конструктивное исполнение и особенности сильно варьируются в зависимости от применения. Прежде всего, они делятся на коаксиальные и микрополосковые (планарные). Коаксиальные версии, часто заключенные в массивный металлический корпус, рассчитаны на работу с большими мощностями, до сотен и тысяч ватт, и используются в мощных радиопередатчиках, промышленном оборудовании. Микрополосковые циркуляторы, напротив, интегрируются непосредственно на печатную плату, они компактны и идеальны для потребительской электроники и устройств связи, где ключевыми параметрами являются малый вес и габариты. Отдельно стоит упомянуть широкополосные циркуляторы, способные эффективно работать в очень широком частотном диапазоне, что делает их универсальным решением для лабораторного и измерительного оборудования. Изолятор, по сути, является частным случаем циркулятора, у которого один из портов нагружен на согласованную нагрузку, поглощающую всю обратную волну, превращая его в идеальный «предохранитель» для выходных каскадов усилителей.

ВЧ циркуляторы и изоляторы: невидимые дирижёры радиосигналов

В мире высокочастотной электроники, где каждый децибел мощности на счету, а отражённый сигнал может вывести из строя чувствительное оборудование, незаменимыми компонентами становятся циркуляторы и изоляторы. Это не просто пассивные элементы, а sophisticated-устройства, выполняющие роль интеллектуальных дорожных развязок для СВЧ-энергии. Их основная задача — управлять направлением распространения сигнала, обеспечивая его движение строго по заданному пути и надёжно изолируя вход передатчика от разрушительных отражённых волн. Без этих компонентов была бы невозможна работа полноценного дуплексера в радаре, стабильная связь в базовой станции сотовой сети или точная диагностика в медицинском томографе. Они работают на фундаментальных физических принципах, используя воздействие постоянного магнитного поля на ферритовые материалы, что позволяет создавать невзаимные устройства с направленным распространением сигнала, что является краеугольным камнем современной RF-инженерии.

От радаров к 5G: эволюция и практическое применение

История циркуляторов неразрывно связана с развитием военных и космических технологий середины XX века, где остро стояла проблема защиты мощных выходных каскадов радиолокационных передатчиков от энергии, отражающейся от антенны. Сегодня же их применение гораздо шире и затрагивает ключевые отрасли. В телекоммуникациях, например, каждый узел базовой станции 4G/5G использует циркуляторы для организации дуплексной связи, позволяя антенне одновременно принимать и передавать сигнал на одной частоте, что критически важно для эффективного использования спектра. В спутниковой связи эти устройства обеспечивают бесперебойную работу, направляя принятый с Земли слабый сигнал на малошумящий усилитель (LNA), а мощный сигнал передатчика — на антенну, предотвращая его просачивание и подавление приёмного тракта. В промышленности мощные изоляторы защищают генераторы RF/MW-установок для плазменной очистки, напыления плёнок или разогрева материалов в металлургии, где нестабильная нагрузка является нормой. Даже в современных медицинских системах МРТ специальные широкополосные циркуляторы являются частью схемы, обеспечивающей безопасное облучение и приём эхосигналов.

Критерии выбора: на что смотреть профессионалу

Выбор конкретной модели циркулятора или изолятора — это всегда поиск компромисса между ключевыми параметрами, определяющими его эффективность в конкретном применении. Первым и главным фактором является рабочая полоса частот, которая должна полностью перекрывать спектр вашего сигнала; узкополосные устройства предлагают лучшие параметры, а широкополосные — универсальность. Второй по важности параметр — вносимые потери в прямом направлении, которые должны быть минимальными (обычно менее 0.5 дБ), так как они напрямую крадут драгоценную мощность. Третий критический показатель — изоляция, которая характеризует, насколько хорошо устройство подавляет обратный сигнал; значение в 20 дБ считается хорошим, а от 25 дБ и выше — отличным. Не менее важно учитывать мощность обработки, как среднеквадратичную (CW), так и пиковую (для импульсных режимов), с обязательным запасом прочности в 20-30% от расчётной нагрузки. Также обращайте внимание на тип соединения (SMA, N, 7/16 DIN), рабочую температуру и наличие встроенной согласующей нагрузки в изоляторах.

Почему стоит выбрать именно «Эиком Ру»

Оборудуя свою лабораторию или производственную линию, вы должны быть уверены в каждом компоненте. «Эиком Ру» предлагает не просто покупку, а комплексное решение: наш тщательно сформированный ассортимент включает циркуляторы и изоляторы от ведущих мировых производителей и проверенных азиатских брендов, что позволяет подобрать устройство под любую задачу и бюджет. Мы осуществляем жёсткий предпродажный контроль, поэтому вы получаете только оригинальные компоненты с заявленными характеристиками. Наши эксперты всегда готовы предоставить детальные консультации и помочь с техническим подбором, экономя ваше время. Кроме того, мы предлагаем гибкие условия оптовым клиентам, индивидуальный подход к крупным проектам и оперативную обработку заказов. И что немаловажно — для всех клиентов из России мы обеспечиваем быструю и полностью бесплатную доставку, чтобы вы могли получить необходимые компоненты без лишних затрат и задержек, сосредоточившись на самом главном — на инновациях.
