Датчики температуры - RTD (резистивные детекторы температуры)

RTD-датчики (резистивные детекторы температуры) являются высокоточным инструментом для измерения температуры в промышленных и научных приложениях. Эти устройства работают на основе изменения электрического сопротивления материала при изменении температуры. Чаще всего используются платиновые RTD (Pt100, Pt1000), отличающиеся высокой точностью, повторяемостью и долговечностью. Они подходят для применения в энергетике, химической, пищевой, фармацевтической промышленности, а также в системах HVAC.

Преимущества и применение RTD-датчиков

RTD-датчики обеспечивают широкий температурный диапазон измерений, высокую стабильность и надежность. Их устойчивость к внешним воздействиям делает их подходящими для эксплуатации в экстремальных условиях. Они применяются для мониторинга температуры жидкостей, газов, твердых тел в производственных процессах, а также для контроля качества и безопасности.

Основные характеристики RTD-датчиков температуры:

• Платиновые: Pt100, Pt500, Pt1000 для стандартных и высокоточных приложений.
• Никелевые: Ni100, Ni1000 для специфических задач.
• Медные: Cu10, Cu50 для использования в ограниченных диапазонах температуры.
• Диапазон измеряемой температуры: от -200°C до +850°C для платиновых RTD.
• Точность: классы A и B по IEC 60751 (до ±0,06°C для высокоточных моделей).
• Выходной сигнал: изменение сопротивления, совместимое с различными преобразователями и контроллерами.
• Материалы корпуса: нержавеющая сталь или керамика для работы в агрессивных средах.

Типы конструкции:

• Погружные: для жидкостей и газов.
• Поверхностные: для твердых объектов.
• Гибкие: для измерений в труднодоступных местах.
• Сопротивление на 0°C: стандартные значения 100 Ом (Pt100) и 1000 Ом (Pt1000).
• Способы монтажа: резьбовые соединения, монтажные кронштейны, фитинги или накладные крепления.
• Дополнительные опции: встроенные преобразователи (4-20 мА), защита от вибраций и внешних электромагнитных помех.

RTD-датчики температуры идеально подходят для применения в критически важных системах, где необходимы точность, стабильность и долговечность. Их универсальность и надежность обеспечивают эффективный контроль температурных процессов в различных отраслях.

Точное измерение тепла: как RTD-датчики становятся основой критических систем

В мире, где точность измерения температуры напрямую влияет на качество продукции, безопасность и эффективность, резистивные детекторы температуры (RTD) занимают особое место. В отличие от своих полупроводниковых или термопарных собратьев, эти сенсоры основаны на фундаментальном физическом принципе — предсказуемом изменении электрического сопротивления чистых металлов при нагреве или охлаждении. Это делает их эталоном точности и стабильности в таких demanding-отраслях, как фармацевтическое производство, где температурный режим реактора определяет успешность синтеза вещества, или в энергетике, где мониторинг перегрева обмоток турбогенератора предотвращает многомиллионные аварии. Их можно встретить в системах климат-контроля современных автомобилей, обеспечивающих комфорт в салоне, и в пищевой промышленности, где пастеризация молока требует соблюдения строжайшего температурного графика без малейших отклонений.

От лабораторных эталонов к промышленным стандартам: эволюция технологии

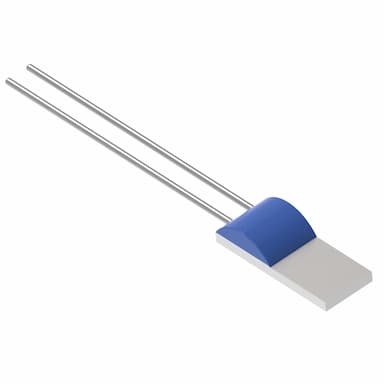

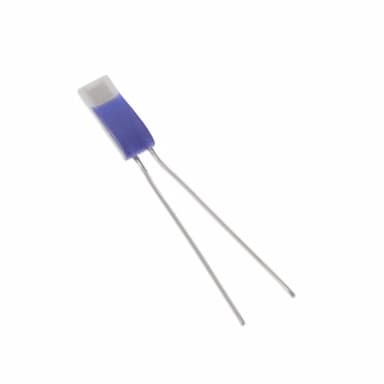

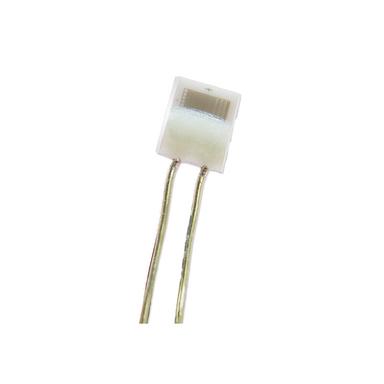

История RTD уходит корнями в XIX веку и открытия таких ученых, как сэр Уильям Сименс, предложивший использовать платину в качестве чувствительного элемента благодаря ее широкому температурному диапазону и линейной зависимости сопротивления от температуры. Однако настоящий расцвет технологии пришелся на вторую половину XX века с развитием автоматизированных систем управления технологическими процессами (АСУ ТП). Потребность в надежных и воспроизводимых измерениях привела к стандартизации. Сегодня мировой стандарт — это платиновые RTD с номинальным сопротивлением 100 Ом при 0°C, известные как Pt100. Ключевой технологический скачок — развитие тонкопленочной технологии, когда слой платины наносится на керамическую подложку, что позволило массово производить миниатюрные, прочные и доступные датчики, не уступающие по основным параметрам более дорогим проволочным аналогам. Современные RTD — это не просто компонент, а сложная система, включающая сам чувствительный элемент, защитную гильзу, клеммную головку или соединитель, что в совокупности и определяет его пригодность для работы под давлением, в агрессивных средах или условиях сильной вибрации.

Ключевые параметры выбора: на что смотреть профессионалу

Выбор конкретного RTD-датчика — это всегда компромисс между точностью, долговечностью, скоростью отклика и бюджетом проекта. Первый и главный параметр — класс точности, определяемый стандартом (например, IEC 60751). Класс AA (высший) гарантирует минимальную погрешность для самых ответственных задач, в то время как класс B подходит для большинства промышленных применений. Далее — температурный диапазон: тонкопленочные датчики обычно работают в пределах -50…+500°C, а проволочные или спеченные модели могут достигать +850°C. Коэффициент теплового сопротивления (Alpha, α) — 0.00385 Ω/Ω/°C — это международный стандарт для Pt100, но существуют и другие значения, что критично важно для совместимости с вашей измерительной аппаратурой. Не менее важен тип исполнения: чувствительный элемент в стеклянной или керамической изоляции, в защитной нержавеющей гильзе с резьбой для монтажа в процессе, или готовый датчик в корпусе с клеммной головкой для простого подключения.
