Паяльные станции: сердце современной ремонтной мастерской

В мире, где электроника определяет ритм жизни, отказ даже самого миниатюрного компонента может парализовать работу сложнейших систем. Именно здесь на первый план выходит паяльное оборудование — не просто инструмент, а высокотехнологичный комплекс, превращающий кропотливый ремонт в точный и управляемый процесс. В отличие от простых паяльников, которые работают по принципу «включил-грей», современные паяльные станции предлагают полный контроль над температурой жала, что является критически важным для работы с чувствительными микросхемами, многослойными печатными платами и бессвинцовыми припоями. Их роль вышла далеко за рамки кустарного ремонта, став незаменимым инструментом на производственных линиях, в сервисных центрах, лабораториях разработки и у серьезных энтузиастов. Надежность создаваемого или восстанавливаемого устройства напрямую зависит от качества пайки, а значит, и от точности, стабильности и безопасности используемого для этого оборудования.

Эволюция точности: от угля к микропроцессорам

История пайки насчитывает тысячелетия, но настоящая революция произошла с массовым распространением полупроводниковой электроники. Примитивные паяльники с постоянным нагревом, чья температура колебалась в огромном диапазоне, стали причиной множества дефектов: перегретые компоненты, отслоившиеся дорожки, холодные пайки. Ответом на этот вызов стало появление первых паяльных станций в 70-80-х годах, которые впервые introduced closed-loop control. Их принцип работы, остающийся актуальным и сегодня, основан на простой, но эффективной схеме: терморегулятор, состоящий из нагревательного элемента, термодатчика (расположенного в жале или рядом с ним) и управляющей электроники. Микропроцессор постоянно сравнивает фактическую температуру с заданной пользователем и подает на нагреватель импульсы тока для мгновенной коррекции. Это позволило добиться невиданной ранее стабильности: даже при пайке массивных контактов, отводящих тепло, станция компенсирует просадку, мощным импульсом возвращая жало к заданному значению. Дальнейшая эволюция была направлена на повышение скорости отклика, энергоэффективности и внедрение интеллектуальных функций, таких как калибровка, программные профили нагрева и защита от простоя.

Разнообразие технологий для конкретных задач

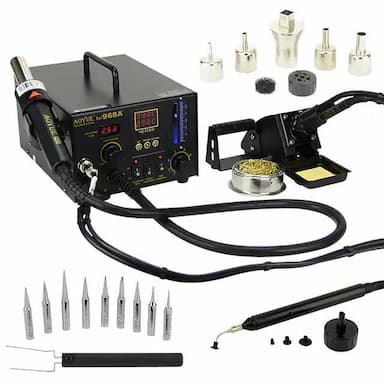

Современный рынок предлагает множество типов паяльных станций, каждый из которых оптимизирован для определенного круга работ. Контактные станции — самый распространенный класс, делящийся на аналоговые (с плавной регулировкой и индикацией, но без точного контроля) и цифровые (с микропроцессорным управлением, точной установкой температуры и ее стабилизацией). Для работы с чувствительными компонентами, выходящими из строя от статического электричества, существуют антистатические (ESD-safe) станции, весь тракт которых спроектирован для безопасного отвода заряда. Беспроводные решения на аккумуляторах обеспечивают мобильность, но проигрывают в мощности. Отдельно стоят высокотехнологичные термовоздушные станции, где пайка и демонтаж осуществляются направленной струей раскаленного воздуха, что незаменимо для монтажа/демонтажа BGA-микросхем и компонентов с большим количеством выводов. Еще более сложными являются комбинированные станции, объединяющие в одном корпусе контактный паяльник и термовоздушный фен, а иногда и дополнительные источники тепла, like инфракрасные излучатели или паяльные горелки для работы с крупными деталями. Выбор конкретного типа зависит от материалов, с которыми предстоит работать, и требуемого уровня точности и безопасности.

Паяльные станции: от микросхем до мощных плат

Современная электроника — это мир миниатюризации и сложных компонентов, где обычный паяльник уже скорее инструмент вандала, чем ремонтника. Паяльная станция стала незаменимым рабочим центром для инженера, радиолюбителя и сервисного специалиста. Она обеспечивает не просто нагрев, а полный контроль над процессом: от точнейшей регулировки температуры жала до защиты чувствительных компонентов от статического электричества. Представьте себе ремонт материнской платы ноутбука, где Multi-Chip Module (MCM) содержит процессор, видеокарту и память в одном корпусе. Для его замены требуется равномерный прогрев большой площади с точностью до градуса, чтобы не повредить соседние элементы и не вызвать деформацию самой платы. Именно паяльные станции справляются с такими задачами, будь то замена разъема USB-C на смартфоне, перепрошивка чипа на приставке или создание прототипа устройства на макетной плате в лаборатории.

Эволюция технологий: от трансформаторов до интеллектуального контроля

История паяльного оборудования — это путь от простых трансформаторных паяльников с постоянным перегревом к сложным электронным системам с обратной связью. Если первые станции просто регулировали мощность, подаваемую на нихромовый нагреватель, то современные модели используют керамические или индукционные нагревательные элементы. Керамика быстро набирает температуру и обладает низкой инерционностью, а индукционные технологии, как в станциях Quick, вообще революционизировали подход. В них нагревается непосредственно жало за счет создания вихревых токов, что обеспечивает феноменальную скорость восстановления температуры после контакта с массивным контактом на плате. Это критично при пайке толстых земляных полигонов или массивных клемм. Дополнительный пласт технологий — защита от электростатического разряда (ESD). Ведь современные микропроцессоры и память могут быть повреждены разрядом в несколько десятков вольт, незаметным для человека. ESD-безопасные станции через специальную схему выравнивают потенциал между жалом, платой и оператором, создавая безопасное рабочее поле. Это обязательный стандарт для любого профессионального ремонта.

Как выбрать инструмент для своих задач

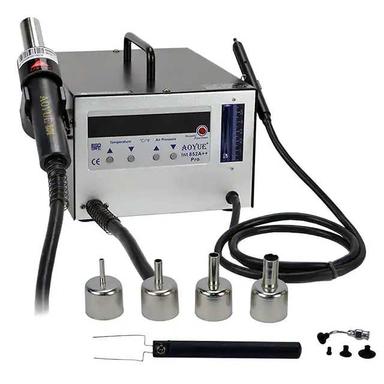

Ключевой параметр выбора — не максимальная температура, а мощность и тип станции. Для деликатной работы с SMD-компонентами (резисторами, конденсаторами размера 0201) достаточно маломощной (40-60 Вт) цифровой станции с точной регулировкой. Для работ с крупными разъемами или бессвинцовыми припоями (требующими более высоких температур) уже нужен запас по мощности — 70-90 Вт. Отдельный класс — станции горячим воздухом (термовоздушные). Они незаменимы для монтажа и демонтажа микросхем в корпусах BGA или QFN, где десятки выводов расположены под чипом. Здесь смотрят на расход воздуха (литры в минуту), возможность точной регулировки потока и температуры, а также на наличие различных сопел для разных задач. Для сложного ремонта идеальным решением являются комбинированные станции «2 в 1», объединяющие паяльник и фен в одном блоке. Дополнительные опции вроде влажности жала или функции сна повышают удобство и срок службы оборудования.

Почему выбирают паяльные станции в Эиком Ру

Мы понимаем, что от надежности инструмента зависит результат вашей работы и стоимость возможной ошибки. Поэтому в нашем каталоге представлено только проверенное оборудование от ведущих брендов: доступные и надежные станции Lukey, высокотехнологичные решения Quick, профессиональные модели Yihua и Aoyue. Мы сами тестируем ключевые модели в нашей лаборатории, чтобы дать вам экспертные рекомендации. Каждая станция поставляется с официальной гарантией и полным комплектом оснастки. Для нас важно, чтобы вы получили именно тот инструмент, который идеально подойдет под ваши проекты — будь то хобби или профессиональный сервисный центр. А благодаря бесплатной доставке по всей России и гибкой системе скидок для постоянных клиентов, вы получаете лучшее соотношение цены и качества на рынке электронных компонентов.
