Контрольные выводы: Комплекты для точных измерений и надежных соединений

В мире современной электроники, где плотность компоновки достигает невероятных значений, а рабочие частоты исчисляются гигагерцами, ценность надежного и точного измерительного контакта невозможно переоценить. Контрольные выводы, часто поставляемые в виде удобных комплектов, являются тем самым критически важным звеном, которое соединяет измерительный прибор с объектом тестирования, не внося собственных погрешностей и не искажая сигнал. Это не просто «провода с щупами» – это высокотехнологичные интерфейсы, от которых напрямую зависит достоверность данных, будь то проверка напряжения на микропроцессоре, анализ формы сигнала на шине данных или поиск неисправности в сложном устройстве. Их важность становится особенно очевидной при работе с современными компонентами, чувствительными к статическому электричеству (ESD), где один некачественный или неподходящий вывод может привести к мгновенному выходу дорогостоящей микросхемы из строя. Таким образом, инвестиции в профессиональный набор – это не просто покупка аксессуаров, а фундаментальное вложение в качество диагностики, ремонта и разработки электронных систем, позволяющее инженеру или технику быть уверенным в каждом своем измерении.

Эволюция от простого проводка к интеллектуальному интерфейсу

История контрольных выводов неразрывно связана с эволюцией самих измерительных приборов. Если на заре электроники для измерений часто использовались обычные провода с зачищенными концами, то с ростом частот и сложности сигналов такой подход быстро показал свою несостоятельность. Простой провод обладает собственной индуктивностью, емкостью и активным сопротивлением, что на высоких частотах превращает его в элемент колебательного контура, серьезно искажающего результаты. Это привело к разработке коаксиальных кабелей с точным волновым сопротивлением (например, 50 Ом или 1 МОм), которые стали стандартом для осциллографических измерений. Дальнейшее развитие было направлено на повышение эргономики и безопасности: появились изолированные щупы с защитой от скольжения, поворотные держатели для SMD-компонентов, предохранители и системы гашения искр для работы в цепях высокого напряжения. Современные технологии ушли еще дальше – сегодня существуют «умные» или идентифицируемые щупы, которые автоматически сообщают осциллографу свой коэффициент деления и другие параметры, избавляя пользователя от ручной настройки и потенциальных ошибок. Принцип же их работы остается неизменным: обеспечить минимально возможное полное сопротивление (импеданс) в точке контакта, чтобы передать сигнал от тестируемого устройства к входным цепям прибора с максимальной точностью и минимальными потерями.

Многообразие решений для специализированных задач

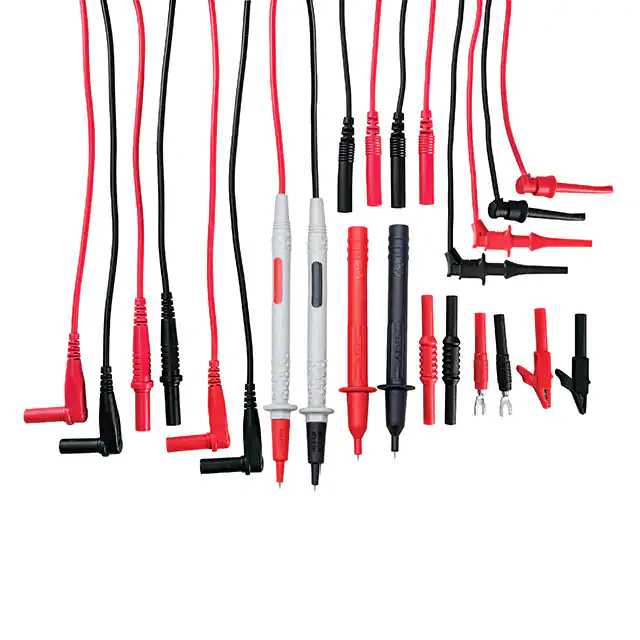

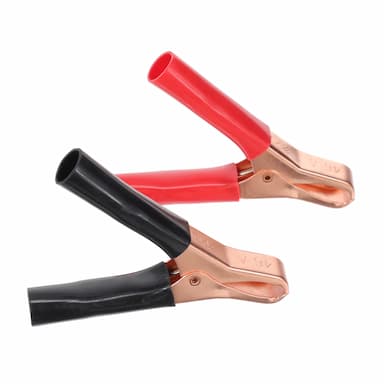

Разнообразие современных электронных компонентов и задач породило огромное количество типов контрольных выводов, каждый из которых оптимизирован для конкретных применений. Наиболее универсальными являются комплекты щупов для мультиметров, которые обычно включают игольчатые наконечники, зажимы типа «крокодил» и различные переходники для надежного подключения к клеммам и выводам. Для высокочастотных измерений незаменимы осциллографические щупы, которые делятся на пассивные (с делителем напряжения 1x, 10x, 100x) и активные (с усилителем на полевых транзисторах непосредственно в наконечнике для минимальной емкости). Отдельную обширную категорию составляют специализированные выводы для поверхностного монтажа (SMD): микро-щупы с крючками и иглами для работы с мельчайшими компонентами, пинцеты для измерения параметров SMD-резисторов и конденсаторов непосредственно на плате, а также адаптеры с пружинными контактами (погремушки) для тестирования микросхем в корпусах BGA и QFN. Для силовой электроники и электромеханики существуют усиленные щупы с высокой степенью изоляции, рассчитанные на напряжение в несколько киловольт, и токовые клещи для бесконтактного измерения силы тока. Таким образом, правильно подобранный комплект превращается в настоящий арсенал инженера, позволяя ему эффективно работать с любым типом электронного устройства, от крошечного носимого гаджета до мощного промышленного инвертора.

Контрольные выводы и измерительные наборы: профессиональный инструмент для точных измерений

В мире электроники, где точность измерений напрямую определяет качество диагностики и ремонта, контрольные выводы и готовые измерительные наборы являются не просто аксессуарами, а фундаментальным элементом работы инженера. Эти инструменты служат критически важным связующим звеном между высокоточным измерительным прибором, таким как мультиметр или осциллограф, и исследуемой схемой. От их качества, надежности и эргономики зависит не только достоверность полученных данных, но и безопасность специалиста, работающего с цепями под напряжением. Профессионалы в сервисных центрах, лабораториях и на производственных линиях хорошо знают, что разница между дешевым кабелем и профессиональным набором заключается в стабильности контакта, уровне помех и, в конечном счете, в уверенности в результате. Современные комплекты эволюционировали от простых проводов с щупами до сложных решений с термостойкими изоляторами, магнитными контактами, интегрированными предохранителями и системами быстрой смены наконечников.

Практические сценарии применения измерительных наборов

Сферы применения качественных комплектов щупов и выводов поистине безграничны и охватывают все отрасли, связанные с электроникой. Представьте себе инженера-тестировщика на заводе по производству материнских плат: его задача — быстро и без повреждения миниатюрных компонентов проверить десятки точек на предмет наличия правильного напряжения. Для этого он использует набор с тонкими игольчатыми наконечниками и пружинными крючками, которые надежно фиксируются на ножках микросхем. В автосервисе мастер-диагност подключается к CAN-шине автомобиля с помощью специализированных пробников с обратными щупами, чтобы не проколоть изоляцию проводки и считать коды ошибок с электронного блока управления. На силовом подстанции энергетик выполняет замеры параметров цепи высокого напряжения, используя щупы с категорией безопасности CAT IV и усиленной изоляцией, что является обязательным требованием техники безопасности. Даже в исследовательской лаборатории, где ведутся работы с высокочастотными сигналами, необходимы коаксиальные пробники с минимальной паразитной индуктивностью и емкостью, чтобы не искажать сам сигнал. Таким образом, правильный набор — это ключ к решению конкретной измерительной задачи, будь то ремонт smartphones, настройка промышленного оборудования или разработка новых устройств.

Ключевые факторы выбора подходящего комплекта

Выбор оптимального набора контрольных выводов — задача, требующая внимания к нескольким критически важным параметрам. Первое и главное — это категория безопасности (CAT), которая указывает, для работы в каких цепях предназначено оборудование. CAT I — для маломощной электроники, CAT II — для бытовых приборов, CAT III — для распределительных цепей внутри зданий, а CAT IV — для источников питания и наружных линий электропередач. Использование щупов с недостаточной категорией в высоковольтных цепях смертельно опасно. Второй параметр — это тип и качество самих наконечников: игольчатые подходят для SMD-компонентов, заостренные — для точечных измерений, а крокодилы и зажимы — для фиксации на клеммах. Обратите внимание на материал проводов: силиконовая изоляция не дубеет на морозе и устойчива к маслам и химикатам, а многожильный медный сердечник в оплетке обеспечивает гибкость и минимальное сопротивление. Немаловажна и эргономика: рукоятки должны быть удобными, с защитой от соскальзывания руки, а соединения с мультиметром — плотными, без люфтов (чаще всего это стандартные разъемы типа «банан» 4 мм). Для сложных задач ищите наборы с дополнительными аксессуарами: термопарами для замера температуры, адаптерами BNC для осциллографов или токовыми клещами.

Надежный партнер в мире точных измерений: почему выбирают «Эиком Ру»

Интернет-магазин «Эиком Ру» предлагает профессионалам и энтузиастам тщательно отобранный ассортимент контрольных выводов и измерительных наборов от ведущих мировых производителей, таких как Fluke, Keysight, APPA, Mastech и многих других. Мы понимаем, что измерительное оборудование — это инвестиция в качество и безопасность, поэтому каждое изделие в нашем каталоге проходит проверку на соответствие заявленным характеристикам и стандартам. Наши клиенты получают не просто товар, а комплексное решение: возможность выбрать комплект под конкретные задачи, исходя из детальных описаний и технических спецификаций, воспользоваться консультацией наших специалистов и быть уверенным в подлинности продукции. Мы делаем профессиональные инструменты доступными, предлагая конкурентные цены и регулярные спецпредложения. А главное — для всех заказов действует бесплатная доставка по всей территории Российской Федерации, что позволяет быстро и экономически эффективно оснастить рабочее место всем необходимым для точной и эффективной работы.
