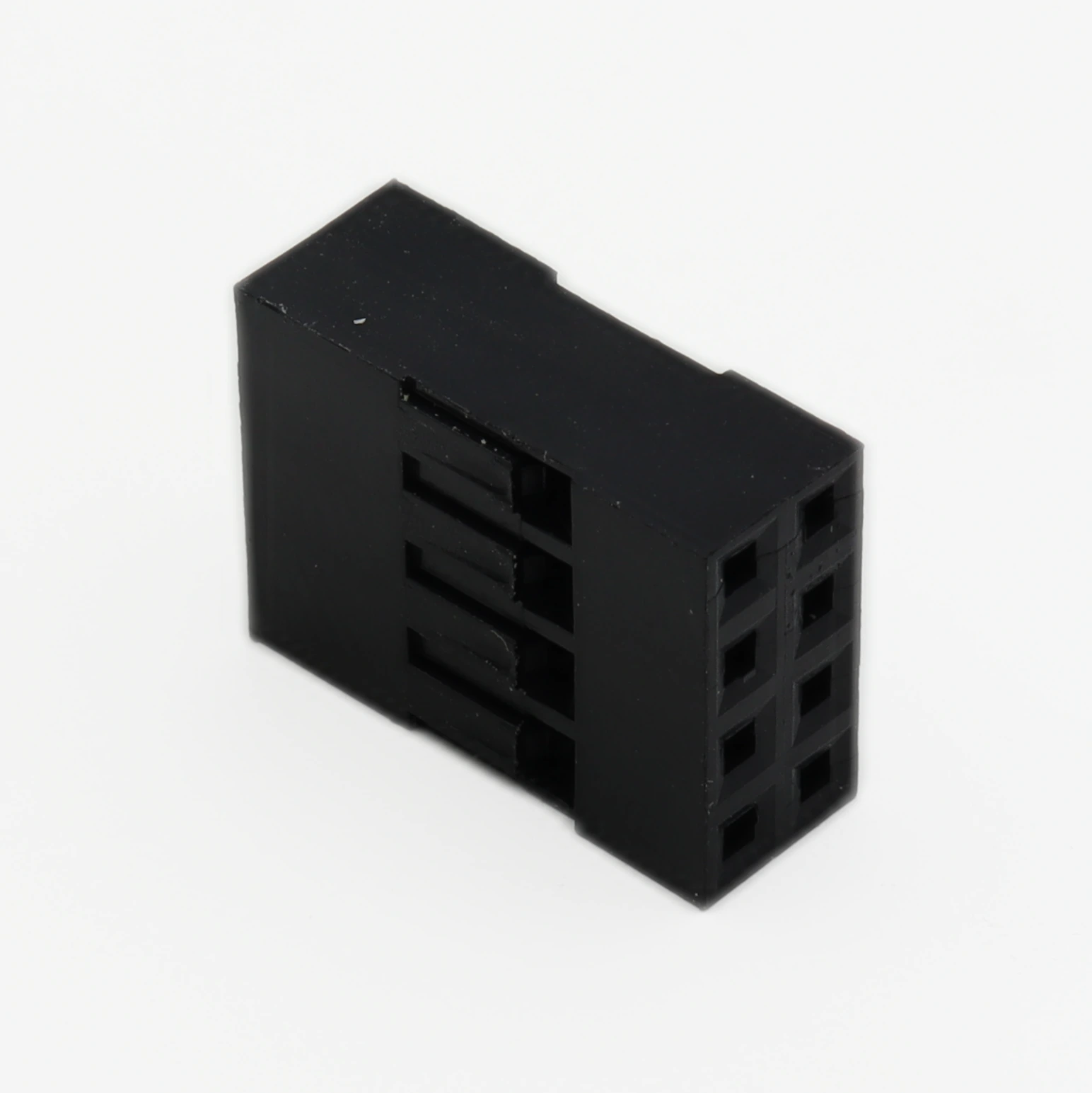

87456-3 от Onnfly: стабильная коммутация для промышленного оборудования

При сборке шкафов управления и промышленной периферии критично исключить случайное расцепление контактов под воздействием динамических нагрузок. Именно эту задачу решает корпус розеточного разъема на 8 позиций с шагом 2.54 мм 87456-3 от Onnfly, представленный в каталоге в разделе прямоугольных разъемов - корпуса. Модуль спроектирован для работы в условиях вибраций и термических циклов, где стандартные бюджетные решения часто теряют механическую фиксацию и требуют повторного обслуживания.

Ключевые параметры для проектировщика

Важно для применения: данное устройство имеет тип контакта под обжим, рассчитано на провод сечением 22–28 AWG, отличается покрытием контактов из луженой меди. Работает в диапазоне температур от -40 до +105 °C — подходит для установки в промышленные контроллеры и датчики.

Содержание

• Почему важна фиксация контактов
• Нюансы обжима и монтажа
• Совместимость и аналоги

Почему важна фиксация контактов

В системах автоматизации шаг 2.54 мм остается отраслевым стандартом, однако количество позиций напрямую влияет на механическую жесткость корпуса. В отличие от компактных 4-контактных версий, модель 87456-3 обладает увеличенным расстоянием между боковыми защелками, что равномерно распределяет усилие при сочленении половин. На практике это означает снижение риска деформации полиамидного корпуса (PA66) при частых циклах подключения. Обратите внимание: полимеры с наполнителем из стекловолокна в этой партии обеспечивают дополнительную стойкость к ультрафиолету и химическим реагентам, что критично для наружного монтажа или работы в агрессивных средах.

Нюансы обжима и монтажа

Многие инженеры игнорируют калибровку пресс-клещей при работе с многожильными проводниками малого сечения. Для данного номинала настоятельно рекомендуется использовать инструмент с микрометрической регулировкой глубины обжима. Практический совет: перед серийной сборкой проверьте усилие вытягивания провода (pull-out force) на каждом 10-м контакте. Для 8-позиционного корпуса характерно накопление статического напряжения при трении пластика, поэтому заземлите монтажный инструмент и используйте ионизатор воздуха при работе в сухих помещениях. Это предотвратит пробой чувствительных входов контроллеров при первом включении системы.

Совместимость и аналоги

При проектировании важно учитывать не только шаг, но и геометрию замкового механизма. Ниже приведены проверенные альтернативы с сопоставимыми характеристиками:

Обратите внимание, что BH-2548W имеет более низкий верхний предел температуры — это важно при установке вблизи силовых модулей, где локальный нагрев превышает 90 °C.

Нужен этот компонент? Проверьте наличие 87456-3 на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Onnfly.
