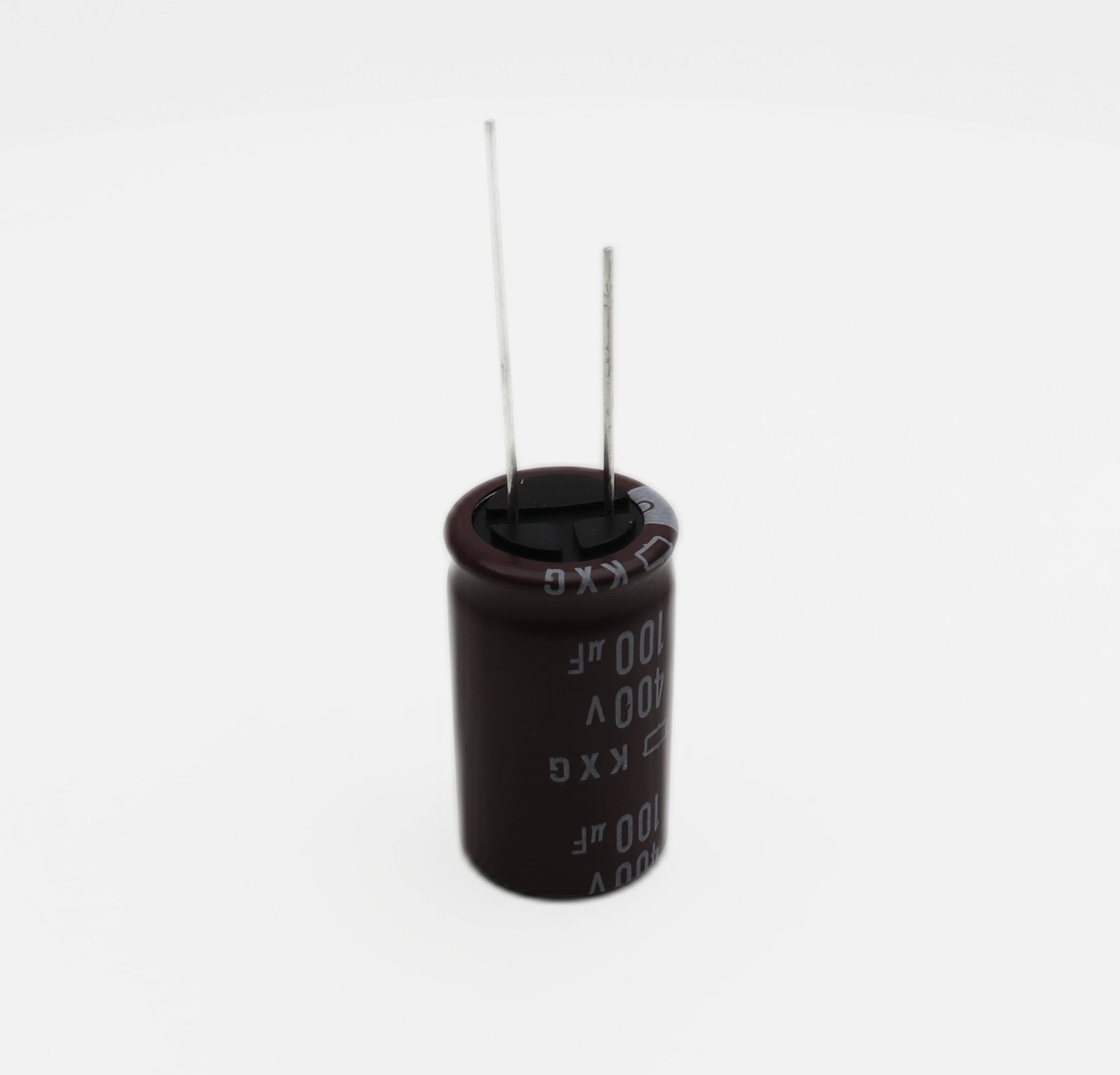

Алюминиевый электролитический конденсатор EKXG401ELL101MMN3S: как обеспечить надежность при 400 В?

В отличие от массовых компонентов, которые часто выбирают только по цене, EKXG401ELL101MMN3S от компании Chemi-Con предлагает специфические характеристики для высоковольтных узлов питания. При проектировании источников энергии или инверторов инженеры сталкиваются с необходимостью фильтрации пульсаций, где стандартные детали не выдерживают нагрузок. Именно этот алюминиевый электролитический конденсатор обеспечивает требуемую стабильность, гарантируя долговечность схемы. В нашем каталоге представлен большой ассортимент алюминиевых электролитических конденсаторов в наличии.

Кратко о главном

• Ёмкость: 100 мкФ
• Номинальное напряжение: 400 В
• Допуск: ±20%
• Тип монтажа: Radial (выводной)
• Температурный диапазон: -40...+105°C
• Срок службы: 2000 ч при 105°C

Почему важна замена устаревших моделей

Эксплуатация электролитических конденсаторов на высоких напряжениях сопряжена с рисками высыхания электролита со временем. Модель EKXG401ELL101MMN3S спроектирована с учетом современных требований к плотности тока и тепловому рассеиванию. В условиях промышленной автоматизации, где оборудование работает непрерывно, простой из-за выхода из строя фильтрующего элемента недопустим. Использование оригинальных деталей Chemi-Con снижает вероятность внезапного отказа, что критично для систем управления двигателями и блоков бесперебойного питания.

Особое внимание следует уделить параметрам ESR (эквивалентное последовательное сопротивление). Низкое значение этого показателя в данной серии позволяет минимизировать нагрев компонента при высоких частотах переключения. Это напрямую влияет на общий КПД устройства и температурный режим соседних элементов печатной платы.

Особенности монтажа и пайки

При работе с радиальными выводами диаметром более 0.8 мм необходимо соблюдать осторожность. Хотя корпус типоразмера Ø12.5x20мм является стандартом для номинала 100 мкФ 400 В, механические нагрузки на ножки могут привести к их отрыву от корпуса. Рекомендуется использовать фиксацию компонента клеевым составом после установки на плату, особенно если устройство подвергается вибрациям.

Практический совет по замене

Многие technicians совершают ошибку, устанавливая новый конденсатор без предварительного разряда старого в цепи. Даже после отключения питания высоковольтный узел может сохранять заряд в течение длительного времени. Перед демонтажем EKXG401ELL101MMN3S обязательно проверьте напряжение между выводами мультиметром и при необходимости разрядите через резистор 10–20 кОм. Это защитит не только вас, но и инструмент от повреждения пробоем.

Выбор аналогов и совместимость

Если деталь отсутствует в наличии, важно подобрать замену с идентичными электрическими характеристиками. Увеличение напряжения допустимо, но габариты должны вписываться в посадочное место. Ниже приведены наиболее близкие решения, доступные на рынке.

Обратите внимание, что аналоги от Jamicon имеют несколько меньший срок службы при максимальной температуре — это важно при эксплуатации в жарком климате или внутри закрытых шкафов без вентиляции. Для ответственных узлов лучше придерживаться рекомендаций производителя EKXG401ELL101MMN3S.

Компонент EKXG401ELL101MMN3S от Chemi-Con можно приобрести с бесплатной доставкой через Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Chemi-Con.
