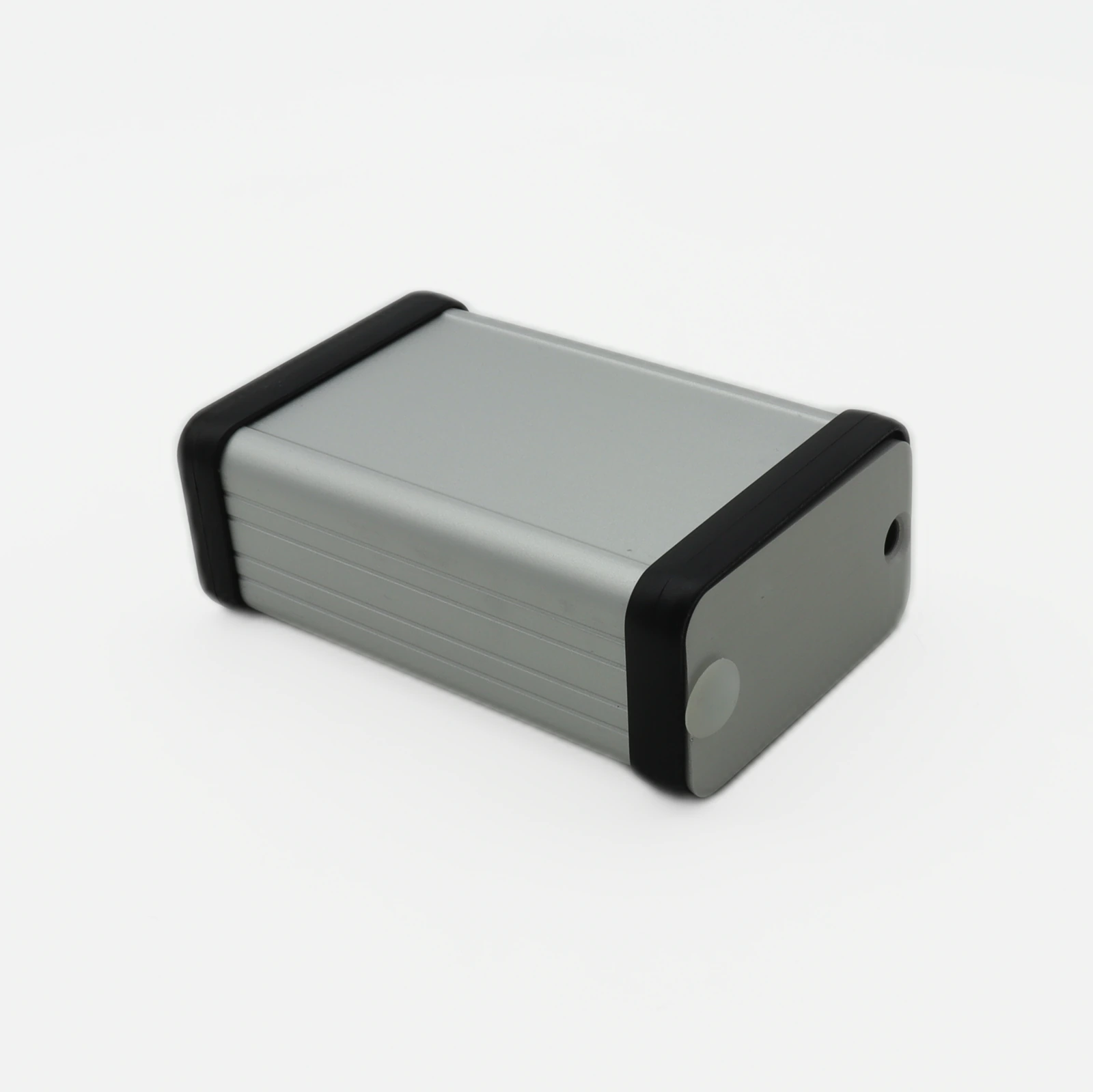

Анализ алюминиевого корпуса 1455D601 — тонкости герметизации и экранирования

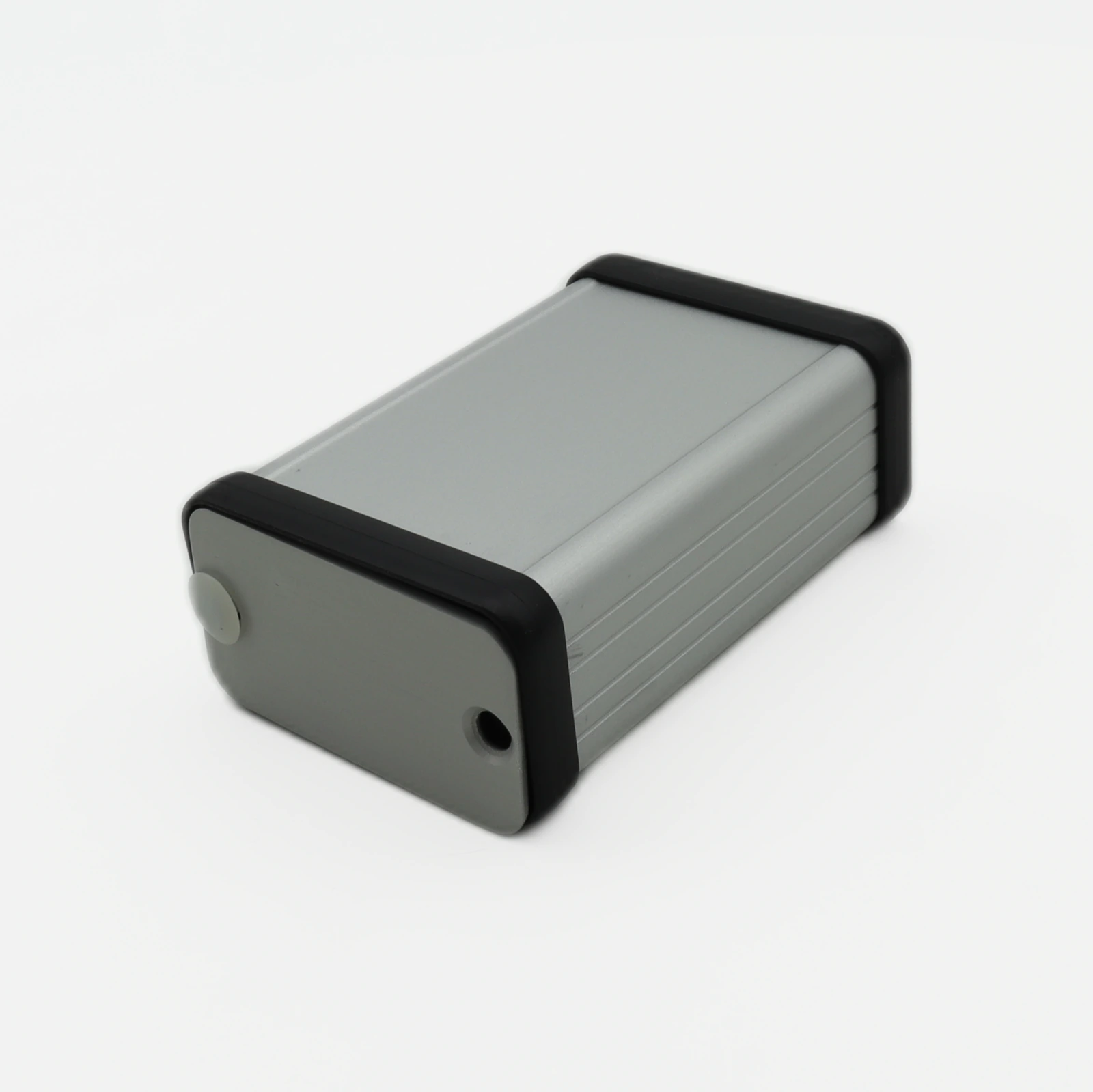

Как защитить чувствительную электронику от электромагнитных помех, сохранив компактность устройства? Алюминиевый корпус 1455D601 от Hammond Manufacturing, представленный в разделе корпуса и установочные изделия, решает эту задачу благодаря монолитной конструкции из экструдированного профиля с боковыми крышками. Эта модель формата box aluminium natural 2.362"L × 1.673"W (60 × 42,5 мм) обеспечивает экранирование уровня EMC и отвод тепла через алюминиевые стенки без принудительной вентиляции.

Ключевые параметры для проектировщика

• Материал: алюминий (extruded aluminium), натуральная поверхность
• Габариты (Д × Ш): 60 × 42,5 мм (2.362" × 1.673")
• Тип конструкции: коробчатый корпус с двумя торцевыми крышками
• Защита EMC: экранирование за счёт цельнометаллического корпуса
• Теплоотвод: пассивный, через стенки корпуса
• Серия: 1455 — линейка компактных алюминиевых корпусов Hammond Manufacturing

Содержание

• Почему алюминиевый корпус — это не только механика?
• Нюансы монтажа и доработки корпуса
• Сравнение с альтернативными решениями
• В каких устройствах используется

Почему алюминиевый корпус — это не только механика?

С технической точки зрения, серия 1455 разработана не просто как механическая оболочка. Натуральная (неанодированная) поверхность алюминия обеспечивает непосредственный электрический контакт между корпусом и внутренними компонентами платы. Это означает, что при правильном проектировании PCB можно организовать заземление прямо через монтажные стойки, минуя дополнительные провода. Для инженера, проектирующего устройство с требованиями EMC, данное изделие позволяет сократить длину импедансных цепей заземления — критичный фактор на частотах выше 100 МГц.

Обратите внимание: натуральная отделка (natural finish) подразумевает отсутствие оксидного слоя толщиной более естественного. Это хорошо для электрического контакта, но требует дополнительной защиты, если устройство эксплуатируется во влажной среде. На практике многие инженеры наносят тонкий слой токопроводящего герметика по стыку крышки с профилем — это одновременно улучшает уплотнение и сохраняет экранирующие свойства.

Нюансы монтажа и доработки корпуса

Важный нюанс, который не всегда очевиден из даташита: боковые крышки данной модели крепятся винтами, но посадочные отверстия в алюминиевом профиле не имеют резьбы — они рассчитаны на самонарезание или на использование закладных гаек M2.5. При сборке прототипа рекомендуется предварительно нарезать резьбу метчиком M2.5 × 0.45, чтобы обеспечить стабильный момент затяжки без риска срыва. Это особенно актуально, если корпус предполагается многократно вскрывать при отладке.

Если рассматривать применение в реальных условиях, стоит учесть, что экструдированный профиль 1455D601 имеет внутренние пазы, которые можно использовать для установки печатной платы без дополнительных кронштейнов. Ширина паза рассчитана на плату толщиной до 1,6 мм. При этом плата фиксируется за счёт упругой деформации стенок — жёсткость профиля достаточна, чтобы удерживать её без люфта. Однако при массе компонентов на плате свыше 30 г рекомендуется добавить фиксацию винтами через монтажные отверстия.

Сравнение с альтернативными решениями

При выборе между 1455D601 и 1455D601BK учитывайте условия эксплуатации: вариант BK с чёрным анодированием лучше противостоит коррозии, но добавляет слой диэлектрика, который ухудшает ВЧ-контакт. Для EMC-критичных применений предпочтительнее натуральная версия. Bud Industries BO5035 компактнее, но имеет меньшую площадь теплоотвода, а Masscraft AK-C-C29 предлагает премиальную отделку при незначительном превышении габаритов.

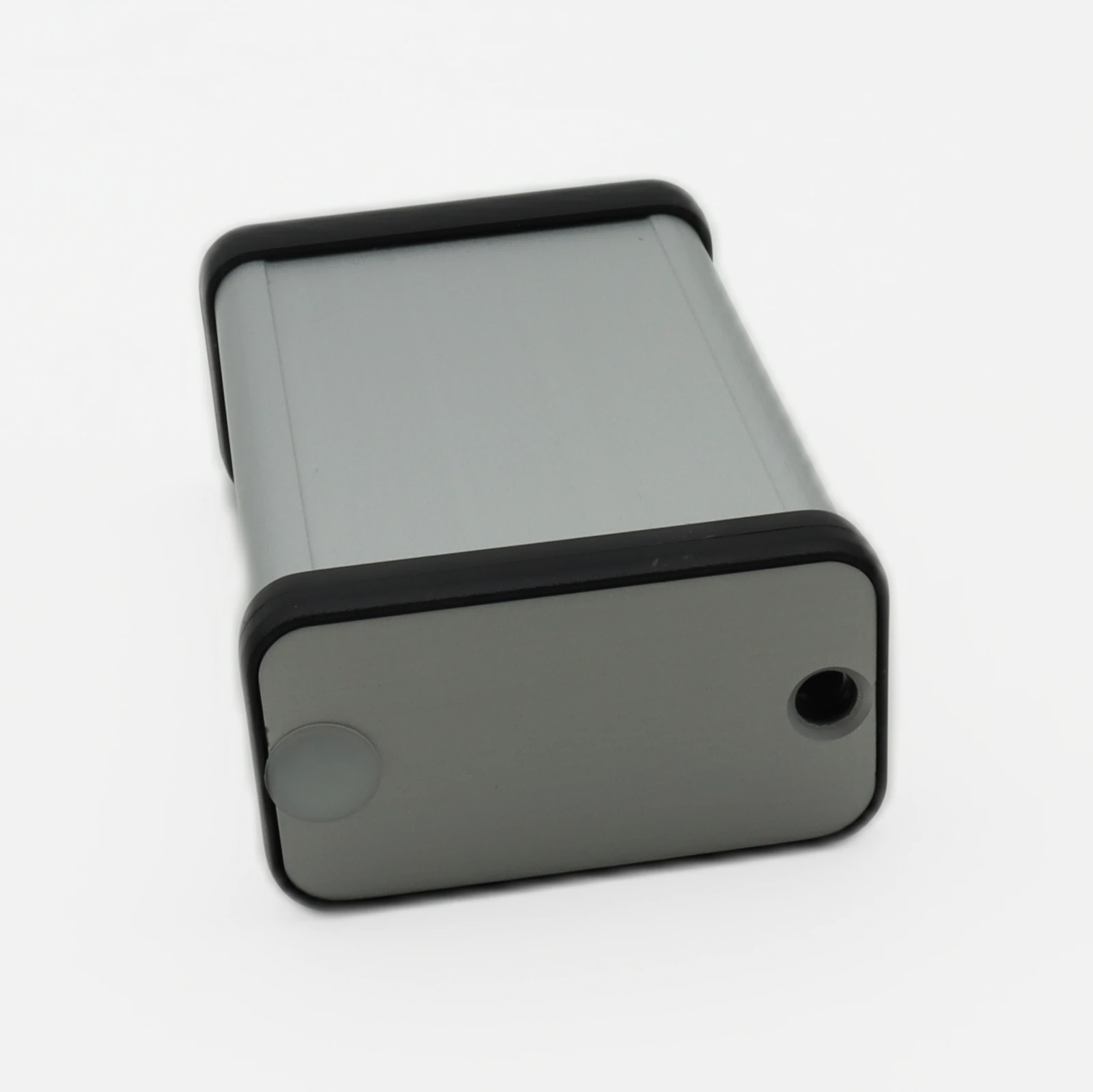

В каких устройствах используется

1455D601 находит применение в следующих устройствах и системах:

• Портативные измерительные приборы: корпус обеспечивает экранирование аналоговых трактов от цифровых помех, что критично для точности измерений в полевых условиях.
• Модули IoT-шлюзов: компактные размеры позволяют встраивать корпус в распределительные шкафы с плотной компоновкой, а пассивный теплоотвод устраняет необходимость в вентиляционных отверстиях.
• Аудиоусилители класса D: алюминиевый профиль отводит тепло от силовых ключей, одновременно экранируя выходные каскады от наводок на входные цепи.

Ключевой вывод: 1455D601 — это не просто «коробочка» для платы, а продуманное решение для EMC-экранирования и пассивного теплоотвода в компактном форм-факторе, где натуральная поверхность алюминия даёт реальное преимущество перед анодированными аналогами.

Hammond Manufacturing 1455D601 доступен к отгрузке — оформите заказ на сайте.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Hammond Manufacturing.
