Анализ аналогового акселерометра MMA2201D — специфика измерения ударных нагрузок до 45G

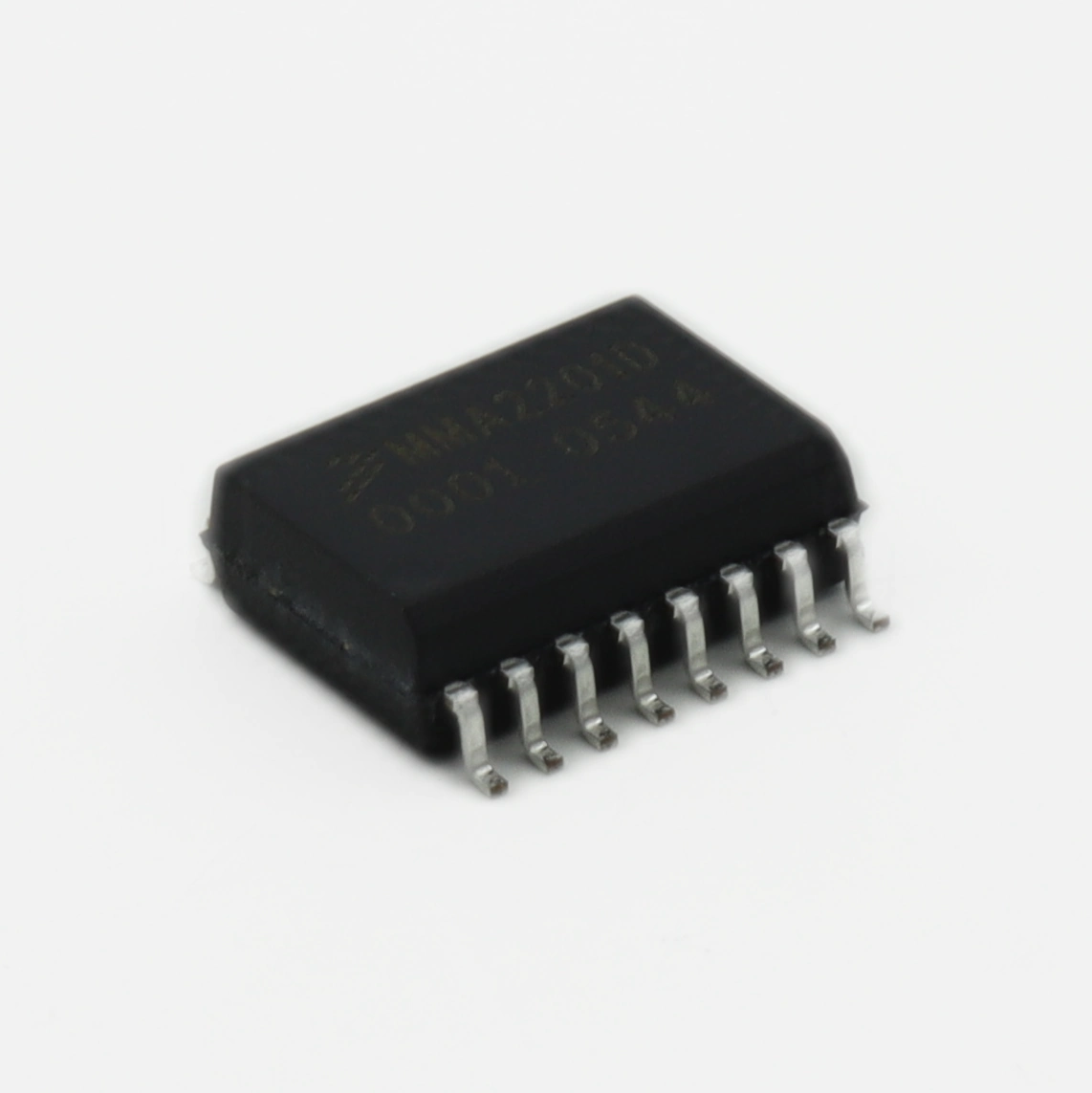

Как точно зафиксировать механический удар или перегрузку, когда цифровые интерфейсы не справляются с быстро меняющимся сигналом? Аналоговый акселерометр MMA2201D от Freescale Semiconductor решает эту задачу за счёт прямого напряжения на выходе и диапазона измерений до ±45G. Данная модель представлена в разделе Акселерометры и ориентирована на промышленные системы мониторинга вибрации, краш-тесты и контроль целостности конструкций.

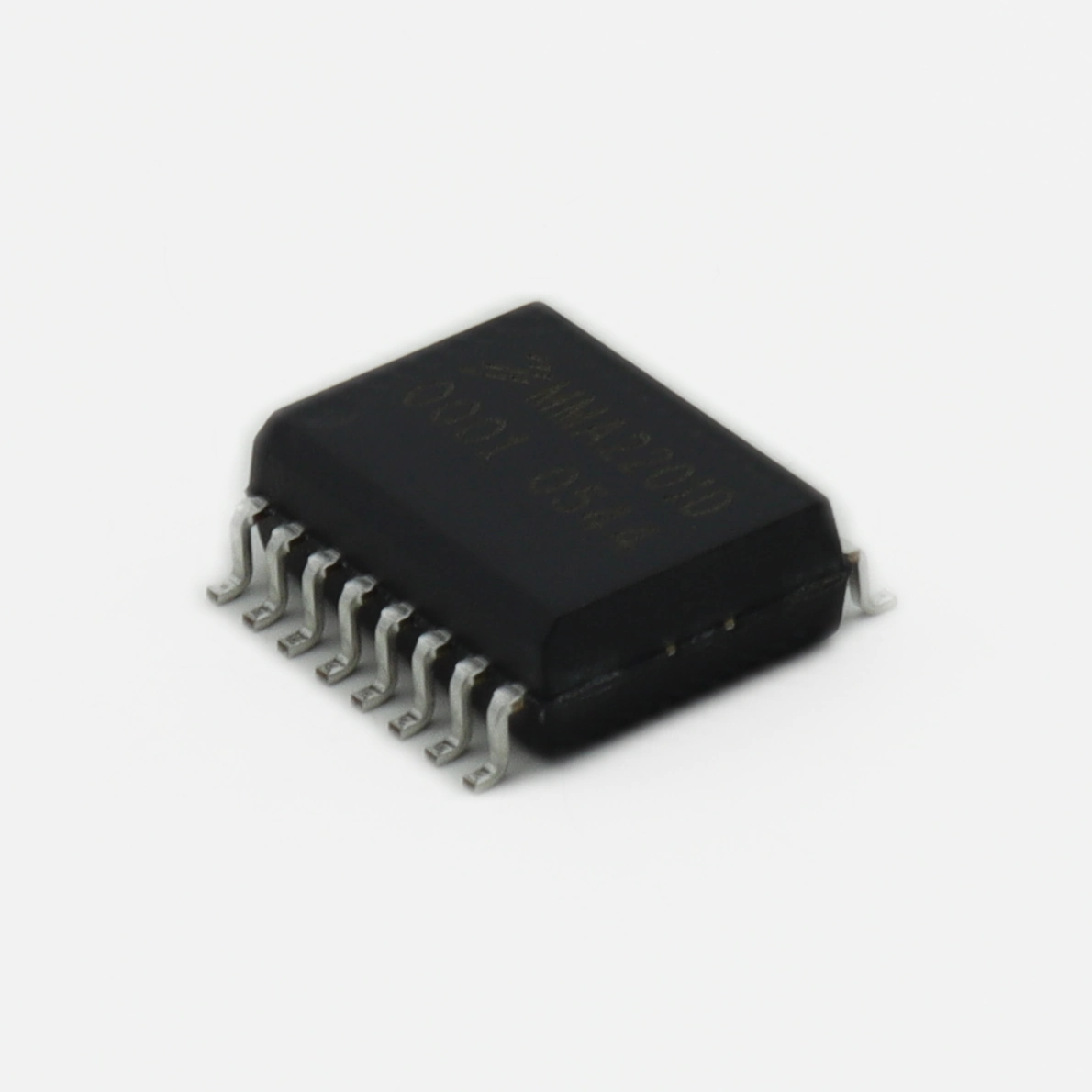

Ключевые параметры для проектировщика

• Диапазон измерений: ±45G
• Выход: аналоговый (ratiometric)
• Корпус: SOIC-16
• Напряжение питания: 4,75–5,25 В
• Чувствительность: ~22 мВ/G
• Полоса пропускания: до 1,6 кГц
• Ось измерения: одна (Z)
• Рабочая температура: −40…+125 °C

Содержание

• Аналоговый выход: когда это преимущество
• Нюансы проектирования аналогового тракта
• Подбор замены и совместимость
• Где применяется

Аналоговый выход: когда это преимущество

С технической точки зрения, аналоговый ratiometric-выход исключает задержки, характерные для SPI/I²C-акселерометров. Сигнал меняется непрерывно, что критично при регистрации одиночных ударных импульсов длительностью менее 1 мс. Для инженера, проектирующего систему защиты от перегрузок, это означает возможность использовать простой компаратор с порогом вместо полноценного АЦП и МК — удешевляя и ускоряя реакцию схемы.

Важный нюанс: ratiometric-характеристика означает, что нулевое ускорение соответствует Vcc/2. При питании от нестабильного источника дрейф «нуля» будет пропорционален дрейфу питания. Поэтому для прецизионных измерений рекомендуется использовать отдельный LDO с выходным шумом менее 10 мкВ.

Нюансы проектирования аналогового тракта

Практический аспект, который стоит учесть при работе с этим чипом: входной импеданс следующего каскада должен быть не менее 100 кОм, иначе возникает погрешность из-за нагрузки на внутренний буфер. На практике многие инженеры подключают выход напрямую к АЦП микроконтроллера, не учитывая, что входная ёмкость SAR-АЦП (обычно 10–20 пФ) в сочетании с высоким выходным импедансом датчика образует ФНЧ, срезающий верхние гармоники ударного импульса. Решение — добавить повторитель на ОУ с полосой от 1 МГц непосредственно у вывода OUT, до трассировки длинной дорожки. Это особенно актуально для корпуса SOIC-16, где расстояние от кристалла до вывода создаёт паразитную индуктивность порядка 2–3 нГн.

При интеграции в систему также обратите внимание на разводку земли: аналоговая и цифровая «земли» должны сходиться в одной точке под корпусом микросхемы, иначе коммутационные токи цифровых узлов создают наводку на выходной сигнал амплитудой до 5–10 мВ, что эквивалентно ложному срабатыванию на 0,2–0,4G.

Подбор замены и совместимость

При выборе между MMA2201D и MMA1250D учитывайте температурный дрейф нуля: первый лучше для задач с широким диапазоном температур, второй — для комнатных лабораторных стендов с более высокой чувствительностью.

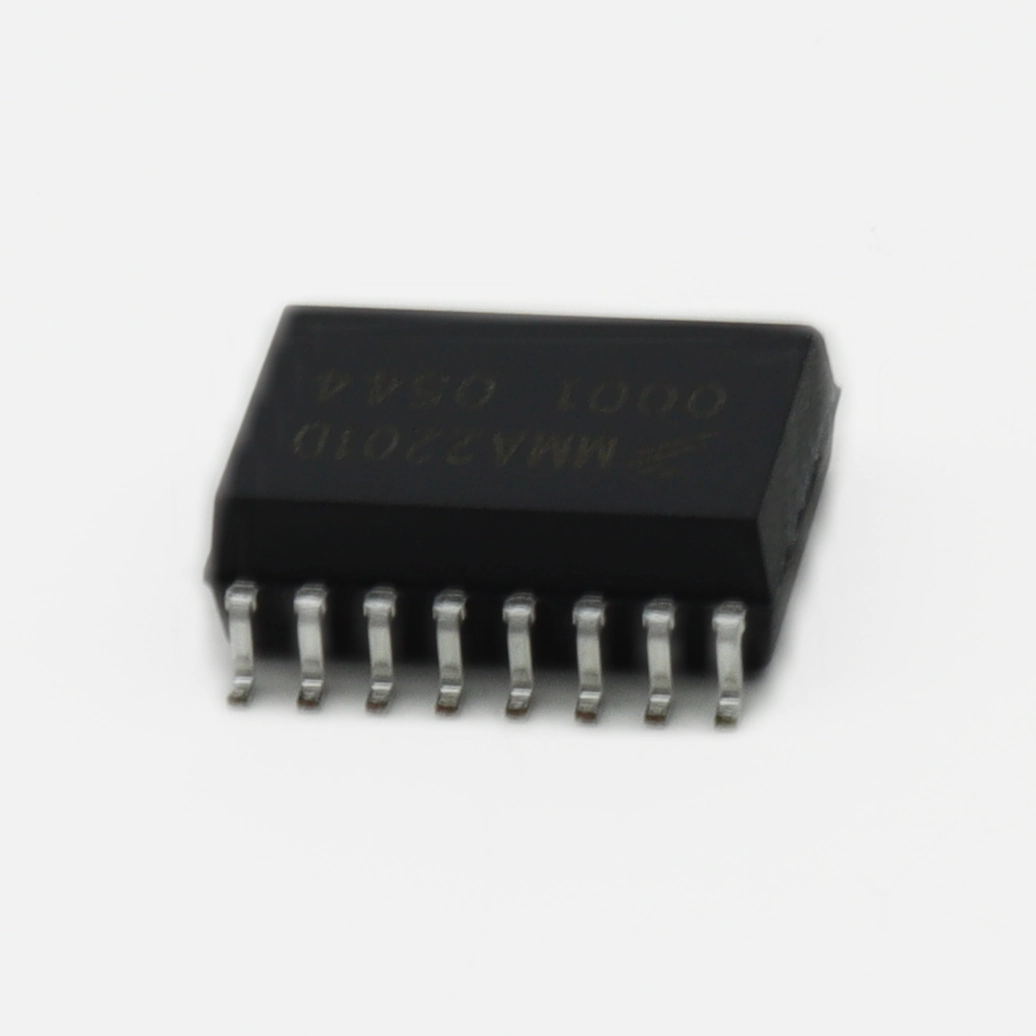

В каких устройствах используется

MMA2201D находит применение в следующих устройствах и системах:

• Промышленные вибродатчики: обеспечивает непрерывный мониторинг ударных нагрузок на подшипниковых узлах без необходимости высокоскоростного АЦП.
• Системы пассивной безопасности транспорта: регистрирует фронтальные перегрузки при ДТП, формируя аналоговый сигнал для блока управления пиропатронами.
• Стенды для краш-тестов: позволяет синхронизировать данные с осциллографом напрямую, минуя цифровые задержки протоколов.

Ключевой вывод: MMA2201D — оптимальный выбор для задач, где важна минимальная задержка регистрации ударных нагрузок и совместимость с простыми аналоговыми схемами обработки сигнала.

Нужен этот компонент? Проверьте наличие MMA2201D на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Freescale Semiconductor.
