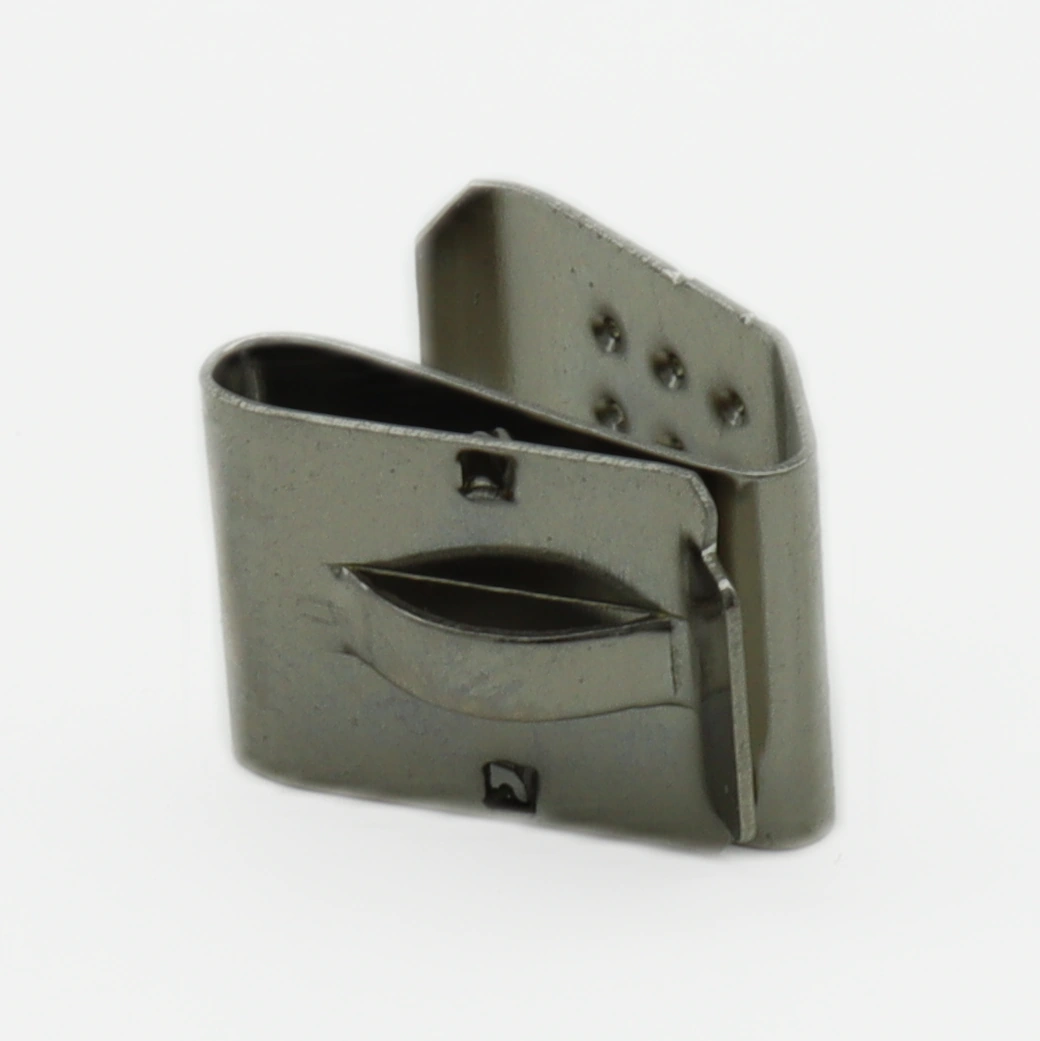

Анализ контактной клеммы 308B, особенности монтажа на корпус

Как обеспечить стабильный электрический контакт при монтаже непосредственно на металлический корпус устройства? Клемма 308B от COMF — это контактный элемент типа AA/R6, предназначенный для установки на корпус и рассчитанный на работу с одним батарейным элементом. Изделие представлено в разделе Электронные компоненты и ориентировано на решения, где требуется механически прочное соединение с выводом на шасси.

Важно для применения

Важно для применения: контактная клемма 308B имеет стальные контакты, типоразмер AA/R6, рассчитана на установку одного батарейного элемента. Крепление выполняется непосредственно на корпус — подходит для портативных приборов, измерительных устройств и пультов с внешним батарейным отсеком.

Содержание

• Как правильно выполнить монтаж на корпус?
• Что обеспечивает стальной контакт?
• Какие аналоги доступны на рынке?
• В каких устройствах используется?

Как правильно выполнить монтаж на корпус?

Корпусная установка клеммы 308B предполагает крепёж через штампованные или просверленные отверстия в металлическом либо пластиковом шасси. Диаметр посадочного окна должен соответствовать внешнему габариту контактной площадки — типовое значение для AA-холдеров составляет 14–15 мм. При монтаже на тонколистовой металл (толщина менее 0,8 мм) рекомендуется использовать дополнительную шайбу или отбортовку, чтобы исключить деформацию корпуса при вставке и извлечении батареи.

Практический аспект, который стоит учесть: при пайке выводных контактов стальной материал обладает более низкой теплопроводностью по сравнению с латунью. Это значит, что жало паяльника нужно удерживать на 1–2 секунды дольше, чем при работе с латунными аналогами, но не превышать 3 секунды суммарно — иначе полимерный изолятор контактной группы может деформироваться. Используйте флюс на канифольной основе и припой ПОС-61 с температурой жала 320–350 °C.

Что обеспечивает стальной контакт?

Сталь как материал контактной группы даёт повышенную механическую прочность: упругие свойства материала обеспечивают стабильное контактное усилие на протяжении всего срока службы элемента питания. В отличие от латунных клемм, стальные менее подвержены остаточной деформации при длительном сжатии — это критично для устройств, где батарея находится в клемме месяцами без замены.

С технической точки зрения, сталь требует защитного покрытия для предотвращения коррозии. Производители наносят никелевый или оловянный слой, который снижает переходное сопротивление до уровня 10–20 мОм. Обратите внимание: при длительном хранении на складе без антикоррозийной упаковки контактное сопротивление может вырасти, поэтому перед монтажом рекомендуется проверить сопротивление мультиметром — значение не должно превышать 50 мОм.

Какие аналоги доступны на рынке?

При выборе между 308B и BK-612 учитывайте материал контакта: первый лучше для длительной эксплуатации без замены батареи благодаря упругости стали, второй — для бюджетных решений с частой сменой элемента питания.

В каких устройствах используется

308B находит применение в следующих устройствах и системах:

• Переносные измерительные приборы: клемма обеспечивает стабильный контакт с элементом AA в мультиметрах и тестерах, где вибрация и частые перемещения требуют механически прочного крепления на корпус.
• Промышленные пульты управления: контактная площадка на шасси позволяет быстро заменить батарею без разборки корпуса — это снижает время простоя оборудования.
• Аварийные датчики и маяки: стальная конструкция выдерживает длительную эксплуатацию без обслуживания, обеспечивая непрерывное питание резервных систем оповещения.

Ключевой вывод: 308B от COMF — надёжная стальная контактная клемма для корпусного монтажа батарей AA/R6, сочетающая механическую прочность и стабильное контактное усилие при длительной эксплуатации.
