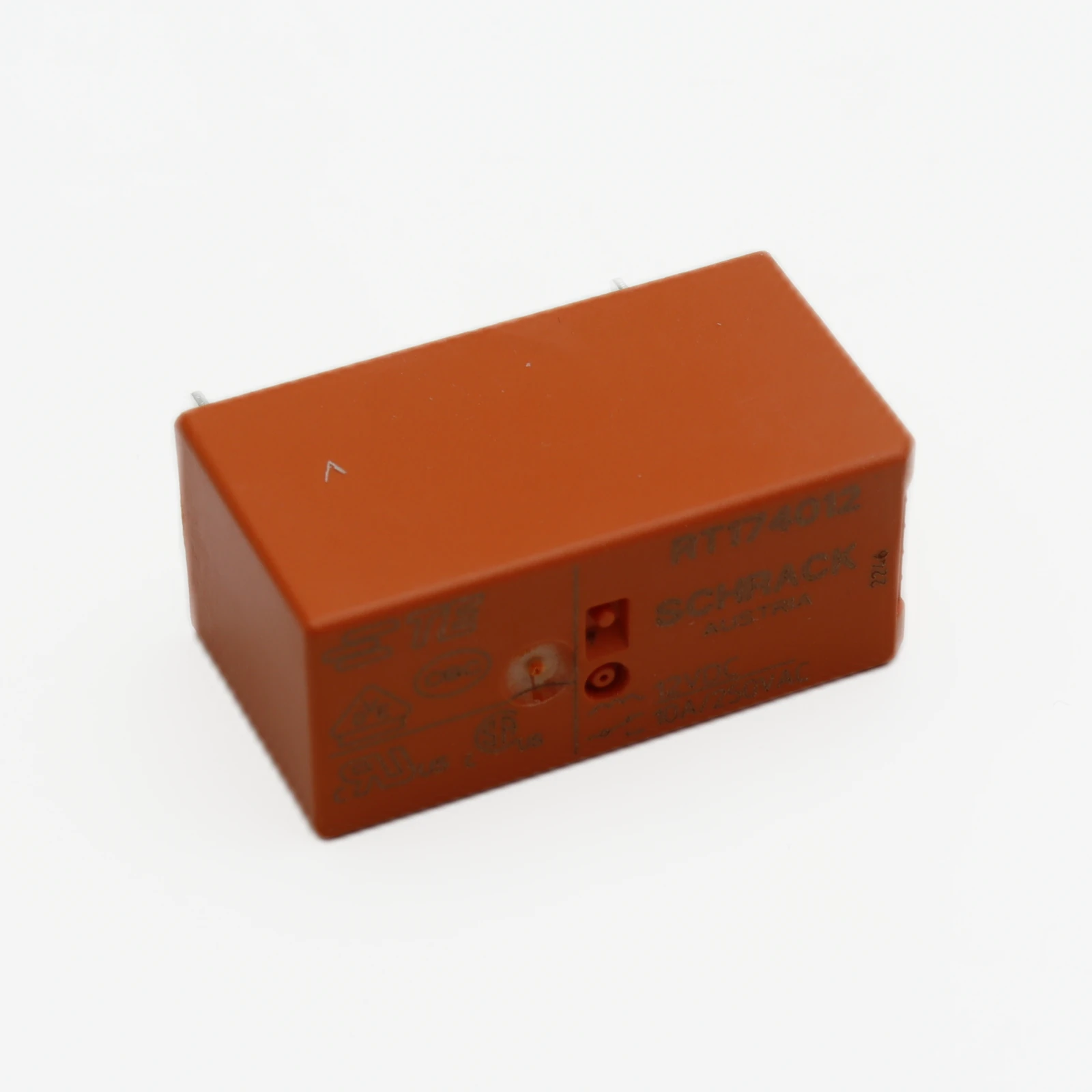

Анализ силовое реле 3-1393239-8: стабильность при вибрации

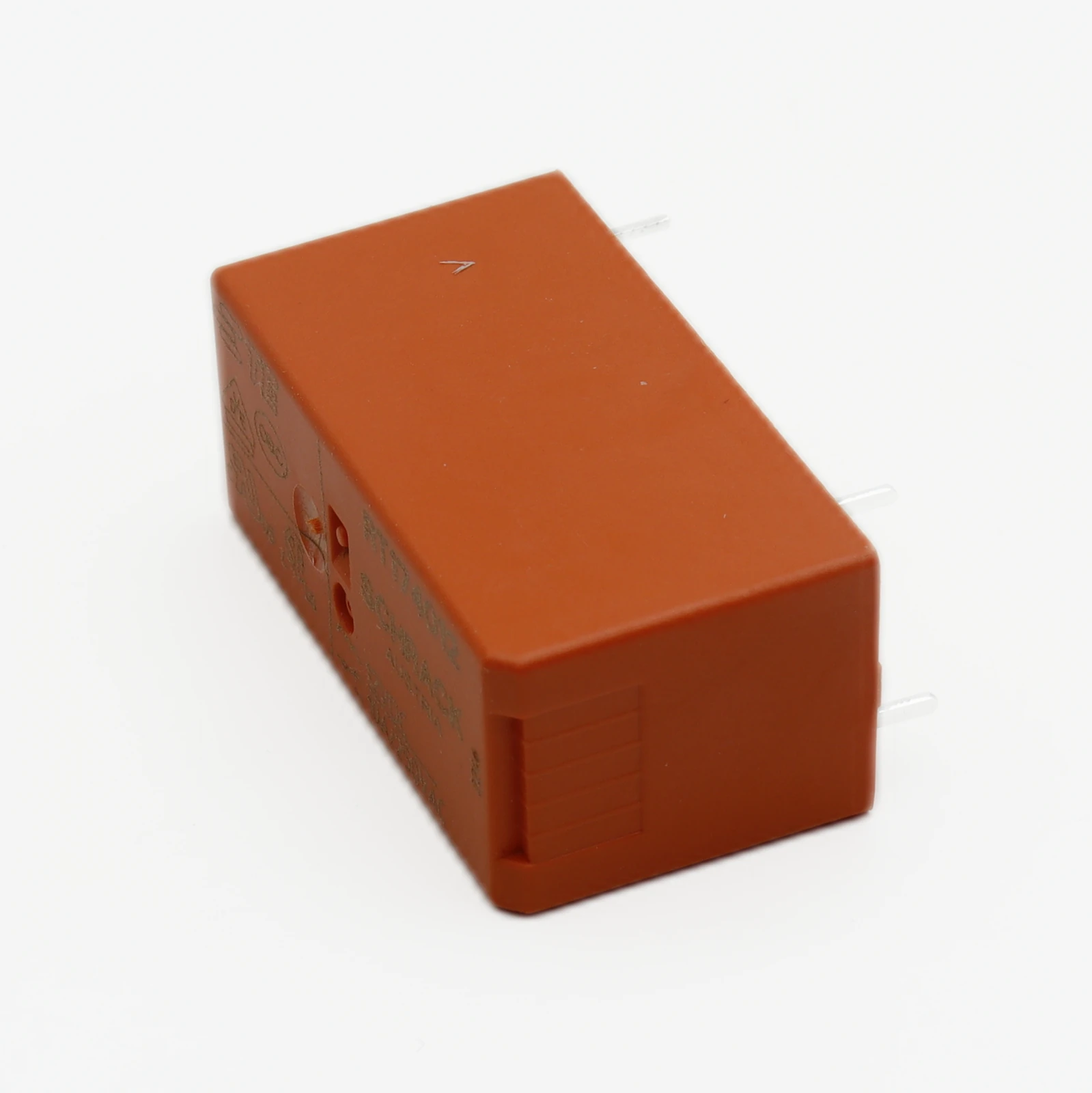

Для цепей управления мощными нагрузками критично отсутствие ложных срабатываний при механических воздействиях. Именно эту задачу решает модель 3-1393239-8 от бренда TE Connectivity, представленная в разделе компонентов промышленной автоматики. Данное силовое реле 24 В пост. тока, 30 А, однополюсное нормально открытое обеспечивает коммутацию в жестких условиях эксплуатации, где стандартные сигнальные реле не справляются с токовыми нагрузками и вибрацией.

Важно для применения

• Напряжение катушки: 24 В пост. тока
• Коммутируемый ток: 30 А (резистивная нагрузка)
• Контактная группа: 1 Form A (SPST-NO)
• Тип монтажа: на печатную плату (PCB)
• Рабочая температура: от -40 °C до +85 °C

Содержание

• Технические акценты конструкции
• Почему выбирают эту серию для автоматики
• Сравнение решений и аналоги
• Практический совет инженера

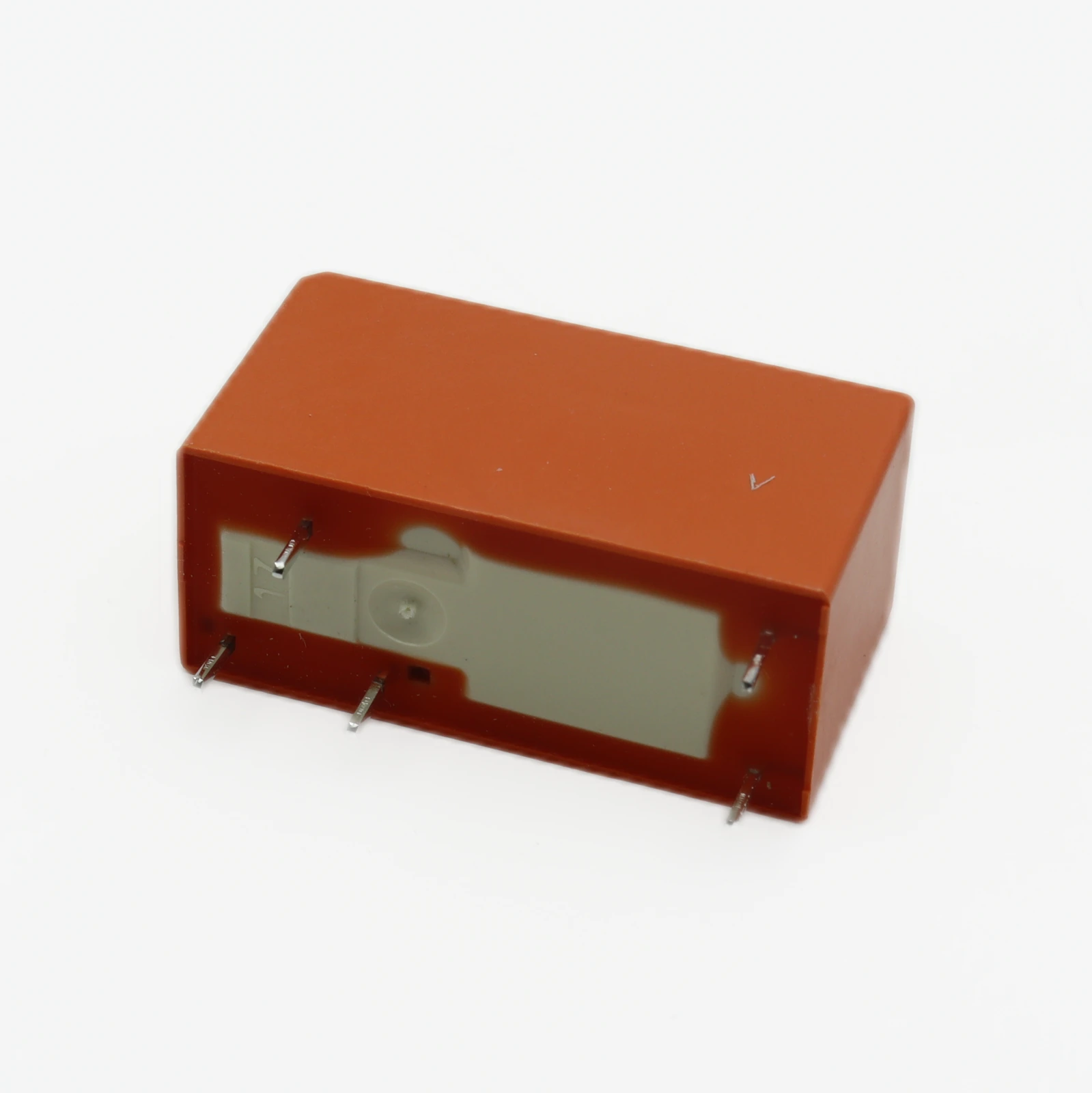

Технические акценты конструкции

При интеграции устройства в шкаф управления важно учитывать не только электрические параметры, но и физическую совместимость с существующей топологией платы. Корпус реле спроектирован так, чтобы обеспечить достаточный воздушный зазор для напряжения до 277 В переменного тока. Однако, главная особенность кроется в системе крепления контактов. В отличие от миниатюрных аналогов, здесь используется усиленный пружинный механизм, который сохраняет контактное нажатие даже при длительной вибрации, характерной для работающего промышленного оборудования.

Почему выбирают эту серию для автоматики

Инженеры отдают предпочтение этой серии благодаря балансу между габаритами и коммутационной способностью. Модель 3-1393239-8 позволяет сократить количество компонентов на плате, заменяя несколько параллельных линий одним надежным каналом. Высокая стойкость к ударным нагрузкам делает устройство предпочтительным для транспортных систем и станков с ЧПУ, где постоянные микровибрации могут привести к дребезгу контактов в менее защищенных устройствах.

Сравнение решений и аналоги

На рынке существуют альтернативы, но они часто требуют изменения посадочного места или имеют иные характеристики катушки. Ниже приведена таблица для быстрой оценки совместимости:

Обратите внимание, что аналог от Omron имеет меньший коммутируемый ток (16 А против 30 А) — это важно при выборе для индуктивных нагрузок, где пусковые токи могут превышать номинал в несколько раз.

Практический совет инженера

При разводке печатной платы под 3-1393239-8 обратите внимание на ширину токопроводящих дорожек. Для тока 30 А стандартная медь 35 мкм требует ширины трека не менее 10 мм, что часто игнорируется при копировании футпринтов от слаботочных реле. Игнорирование этого правила приведет к локальному перегреву зоны пайки и разрушению изоляции катушки со временем. Также рекомендуется устанавливать защитный диод или варистор параллельно катушке управления как можно ближе к выводам реле, чтобы подавить индуктивный выброс, который может повлиять на чувствительную логику контроллера в непосредственной близости.

Нужен этот компонент? Проверьте наличие 3-1393239-8 на складе Эиком.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
