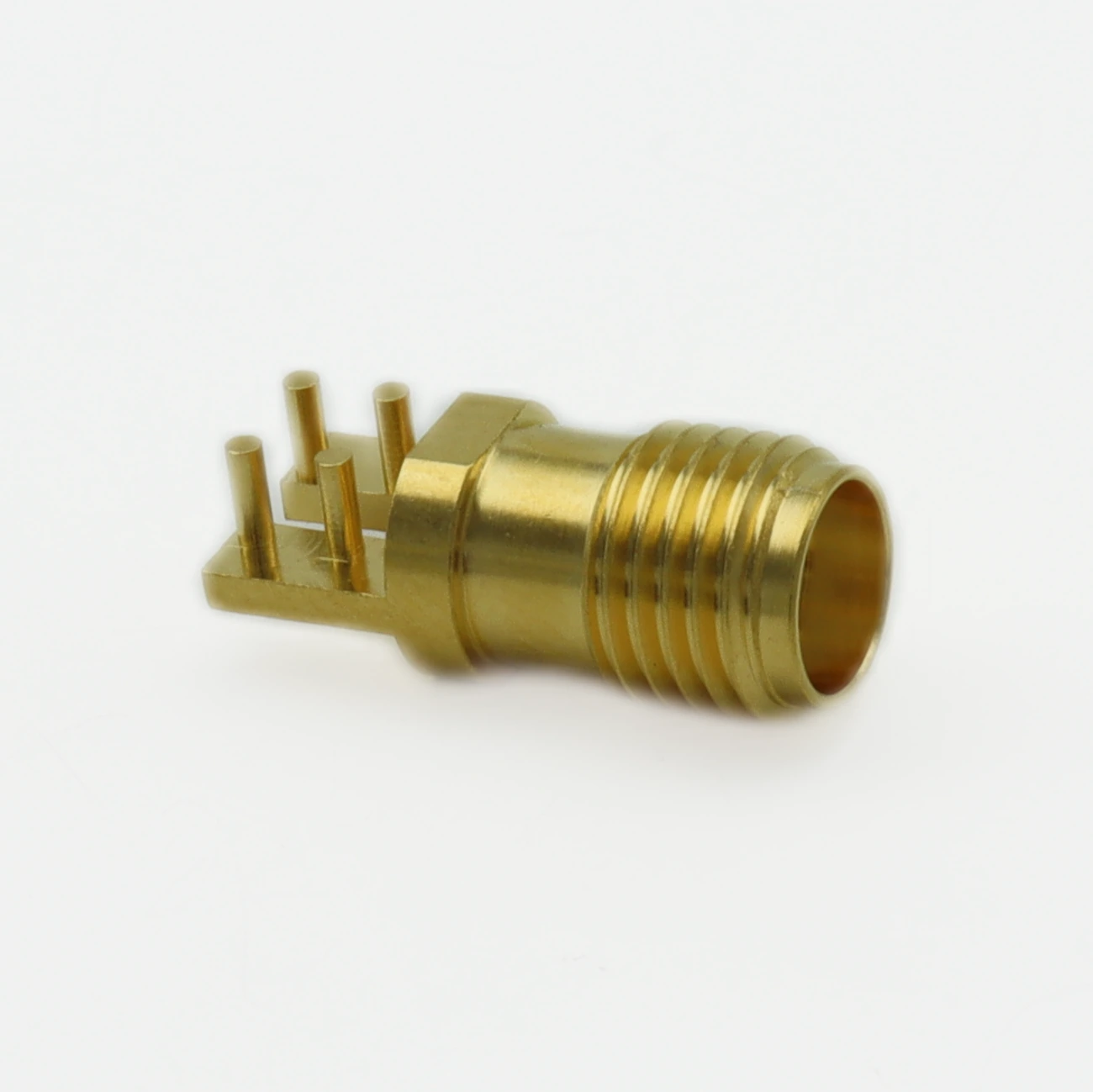

Антенный тракт без сюрпризов — 901-10512-2 разъем Amphenol RF в действии

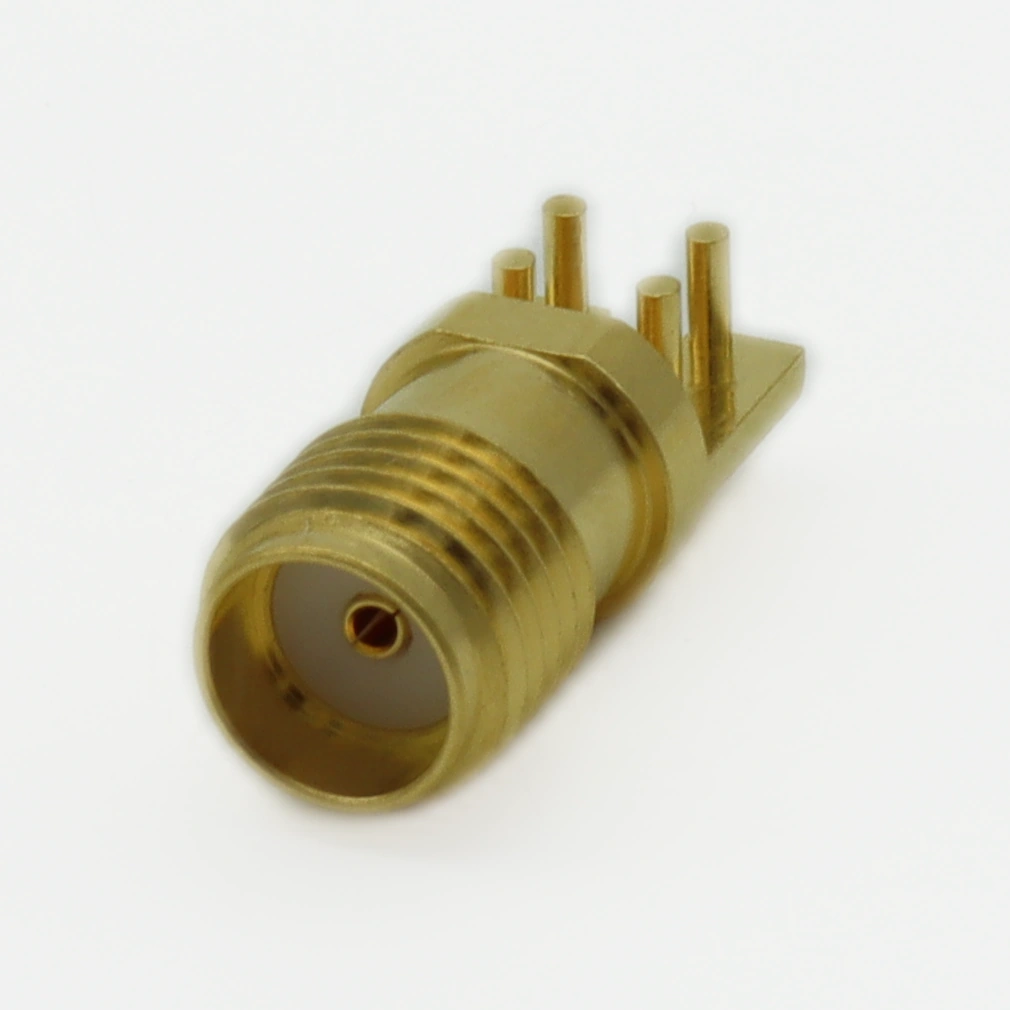

При проектировании радиочастотных трактов критична каждая деталь: от геометрии дорожек до выбора соединителя. Разъем 901-10512-2 производства Amphenol RF, представленный в разделе ВЧ соединители, — это коаксиальный соединитель, рассчитанный на работу в СВЧ-диапазоне. Он подходит для лабораторных стендов, измерительных сборок и компактных беспроводных устройств, где важны повторяемость характеристик и механическая стабильность контакта. В отличие от универсальных решений, данная модель ориентирована на строгий контроль импеданса и минимизацию паразитных отражений.

Ключевые параметры

• Тип соединителя: коаксиальный, резьбовое сочленение
• Волновое сопротивление: 50 Ом
• Диапазон рабочих частот: до 18 ГГц
• Материал корпуса: латунь с антикоррозионным покрытием
• Материал центрального контакта: бериллиевая медь, золочение

Практические нюансы монтажа

В даташите не указано, но на практике критичен момент затяжки при сочленении: перетяжка деформирует диэлектрик и смещает центральную жилу, из-за чего КСВН резко ухудшается на частотах выше 10 ГГц. Используйте динамометрический ключ с ограничением 0,9–1,1 Н·м. Второй нюанс — зачистка кабеля: даже микроскопический заусенец на оплётке создаёт локальную неоднородность, которая на ВЧ проявляется как паразитная ёмкость. Перед пайкой или обжимом обязательно удалите остатки флюса изопропиловым спиртом: остатки канифоли гигроскопичны и со временем снижают сопротивление изоляции.

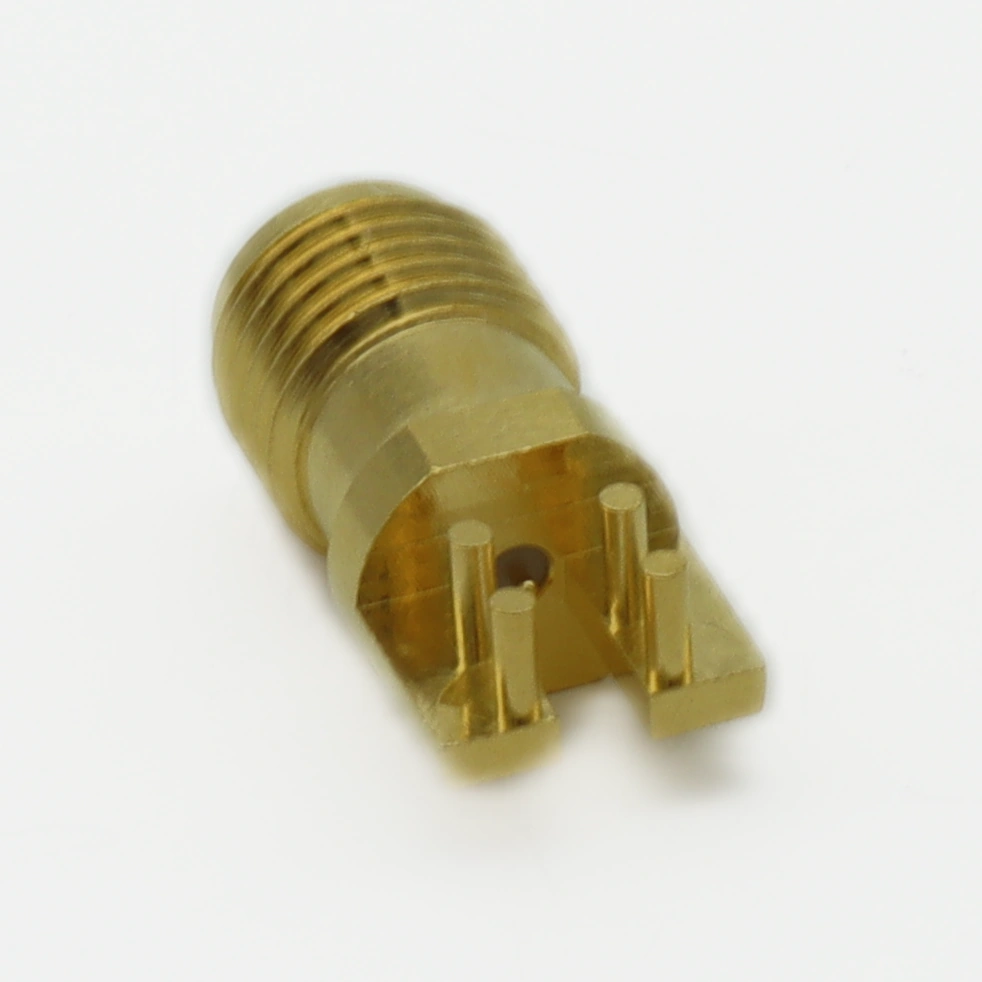

Где применяется

Компонент востребован в измерительных стендах для калибровки спектроанализаторов, в антенных фидерных трактах базовых станций малой мощности, в прототипах IoT-устройств с внешними антеннами, а также в модулях связи диапазона 5–6 ГГц. Резьбовое соединение обеспечивает стабильность при вибрации и многократных переподключениях, что делает модель пригодной для полевых испытаний и сервисных работ.

Аналоги и совместимость

Итог

Если вам нужен предсказуемый ВЧ-интерфейс без «сюрпризов» на этапе сертификации, 901-10512-2 — обоснованный выбор. Он не претендует на звание самого бюджетного решения, но окупается стабильностью параметров и отсутствием необходимости перерабатывать тракт из-за неудачного соединителя. Заказать оригинальную продукцию Amphenol RF с проверкой подлинности и бесплатной доставкой по РФ можно в каталоге Эиком.
