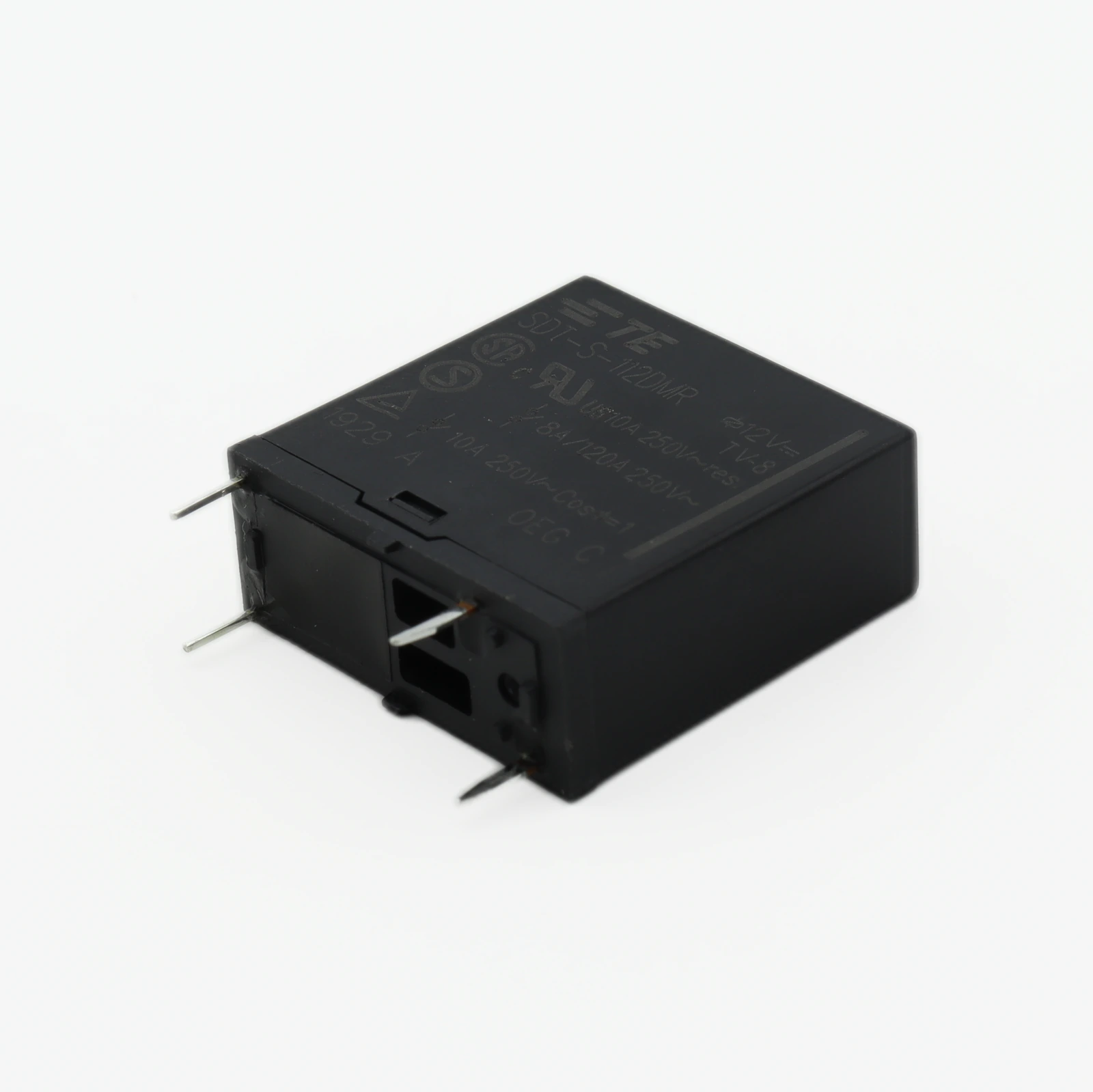

Автоматическая кормушка для животных — SDT-S-112DMR000 силовое реле в действии

Проект автоматической кормушки для животных требует надёжной коммутации шнекового двигателя, работающего в импульсном режиме с пусковыми токами до 5А. Силовое реле SDT-S-112DMR000 от TE Connectivity, представленное в разделе Электронные компоненты, решает эту задачу без лишних затрат на твердотельные ключи. Компонент сочетает компактные габариты с возможностью коммутировать до 10А на резистивной нагрузке, что делает его универсальным выбором для DIY-автоматики и промышленных контроллеров.

Ключевые параметры

• Тип: однополюсное перекидное силовое реле
• Напряжение катушки: 12 В постоянного тока
• Максимальный коммутируемый ток: 10 А (резистивная нагрузка)
• Максимальное коммутируемое напряжение: 277 В переменного тока
• Сопротивление контактов: не более 100 мОм
• Сопротивление катушки: 400 Ом
• Монтаж: сквозные отверстия (THT)

Конструктивные особенности

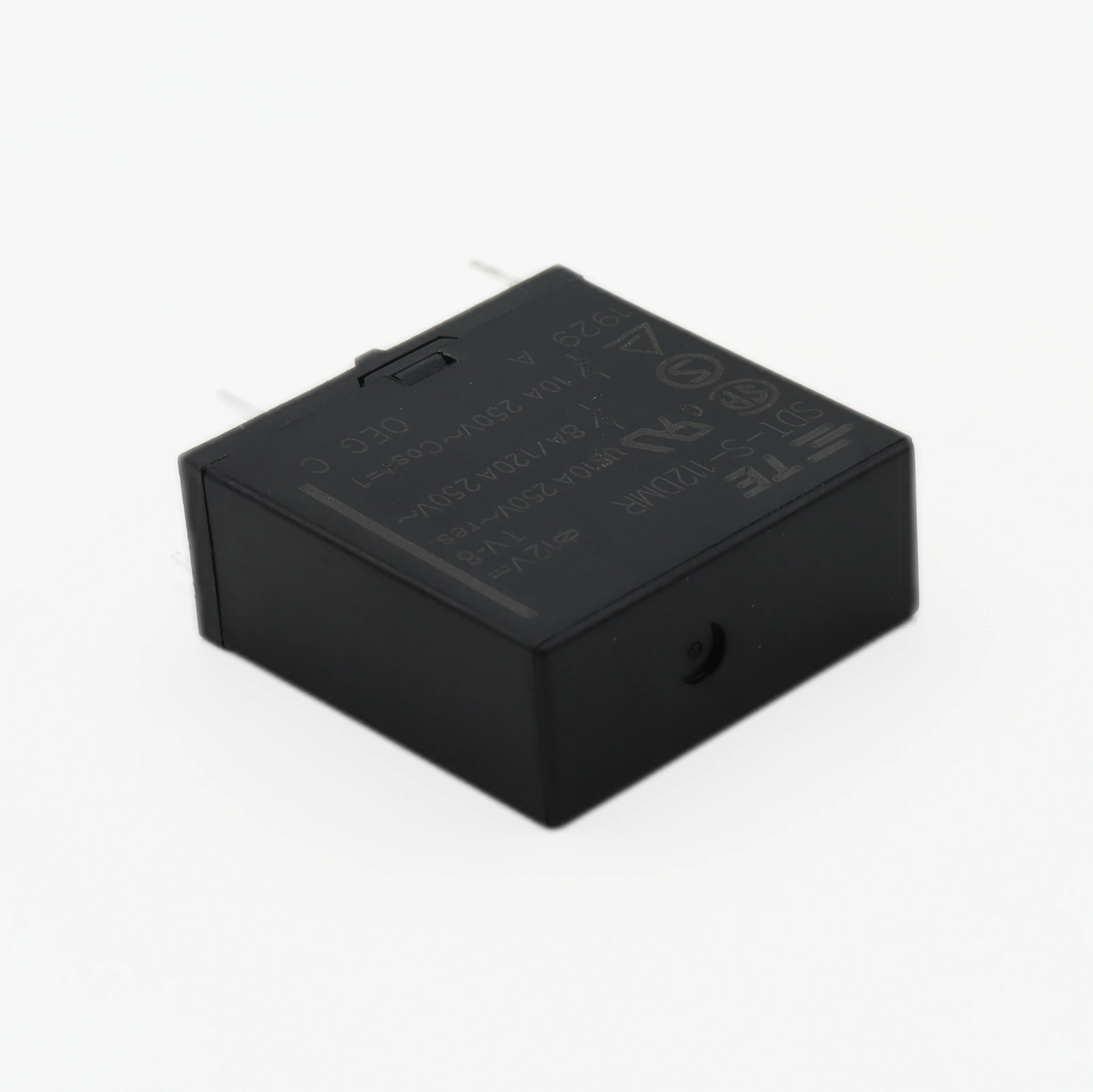

Реле выполнено в герметичном корпусе с размерами 29×12.7×15.7 мм, что позволяет размещать его на плате с шагом 5 мм между выводами. Контактная группа изготовлена из серебра-кадмия, обеспечивая стабильное сопротивление в течение 100 000 циклов коммутации при полной нагрузке. Катушка потребляет всего 360 мВт, что снижает тепловыделение и позволяет управлять реле напрямую от транзисторного ключа без дополнительного охлаждения.

Где применяется

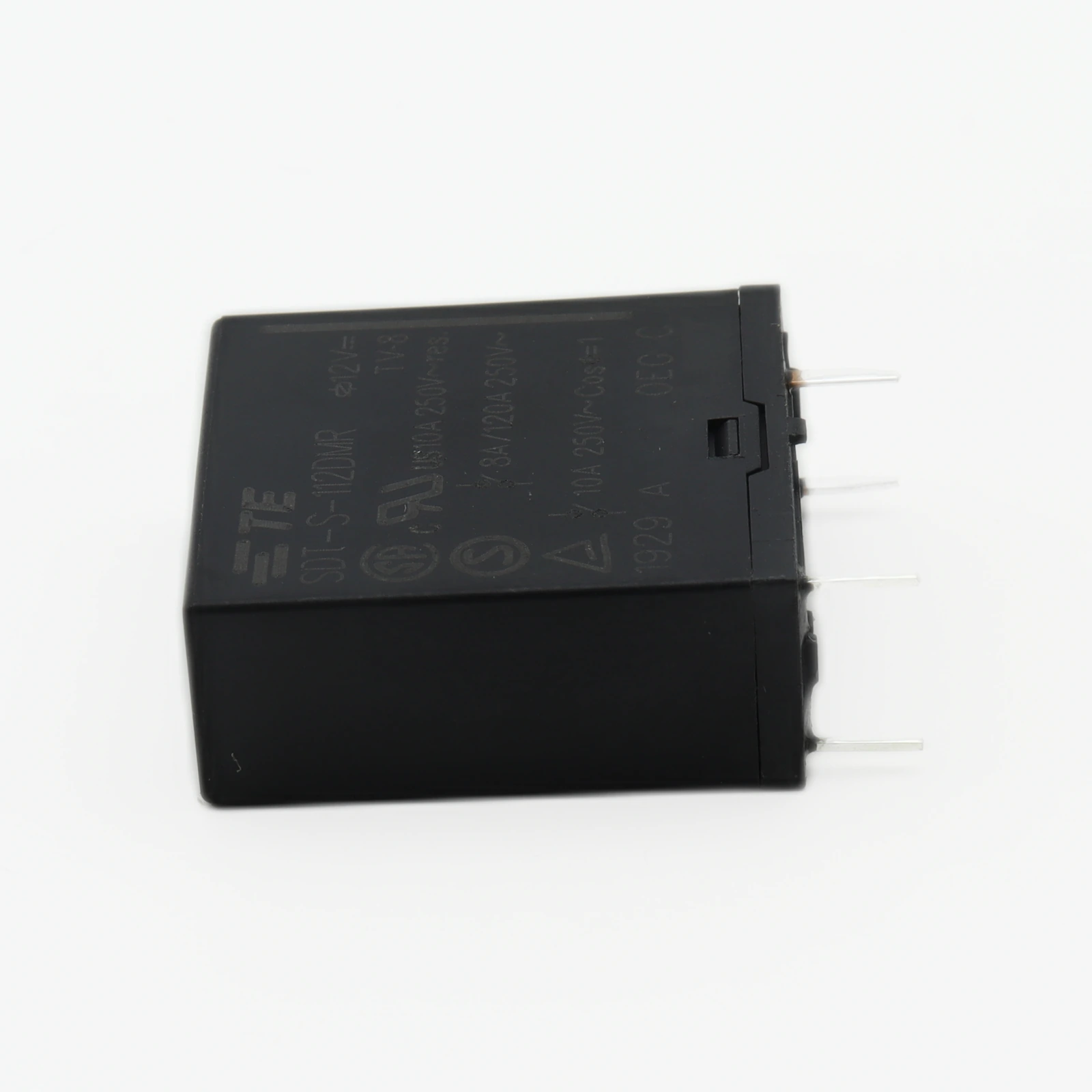

Помимо автоматических кормушек, данная модель востребована в системах умного дома для управления освещением и розетками, в промышленных контроллерах для коммутации соленоидов и маломощных двигателей, а также в зарядных станциях для переключения силовых линий. Реле подходит для цепей с индуктивной нагрузкой при токе до 3А, что расширяет спектр применения до управления клапанами и реле времени.

Таблица аналогов

Нюансы монтажа

При установке реле на плату обращайте внимание на полярность катушки — выводы имеют маркировку «+» и «−». Неправильное подключение не повредит компонент, но лишит вас возможности использовать встроенный диод подавления обратной ЭДС. Для снижения электромагнитных помех размещайте реле на расстоянии не менее 10 мм от чувствительных аналоговых цепей. При пайке используйте температуру жала не выше 350°C и ограничьте время контакта с выводом до 3 секунд, чтобы избежать деформации корпуса.

Практический совет

В даташите не указано, что при коммутации индуктивной нагрузки (например, двигателя кормушки) пусковой ток может превышать номинальный в 5-7 раз. Для защиты контактов от эрозии установите параллельно нагрузке RC-цепочку (100 Ом + 0.1 мкФ) или варистор на 275 В. Это увеличит срок службы реле с 10 000 до 50 000 циклов при работе с двигателями. Также рекомендую предусмотреть на плате место под второй экземпляр реле — в случае выхода из строя основного, вы сможете быстро перепаять контакты без изменения схемы.

Заключение

SDT-S-112DMR000 — надёжное решение для коммутации средних нагрузок в компактных устройствах. Сочетание герметичного корпуса, низкого энергопотребления катушки и доступной цены делает его оптимальным выбором для серийных DIY-проектов. Приобрести реле можно в разделе Электронные компоненты на сайте Эиком с бесплатной доставкой по России.
