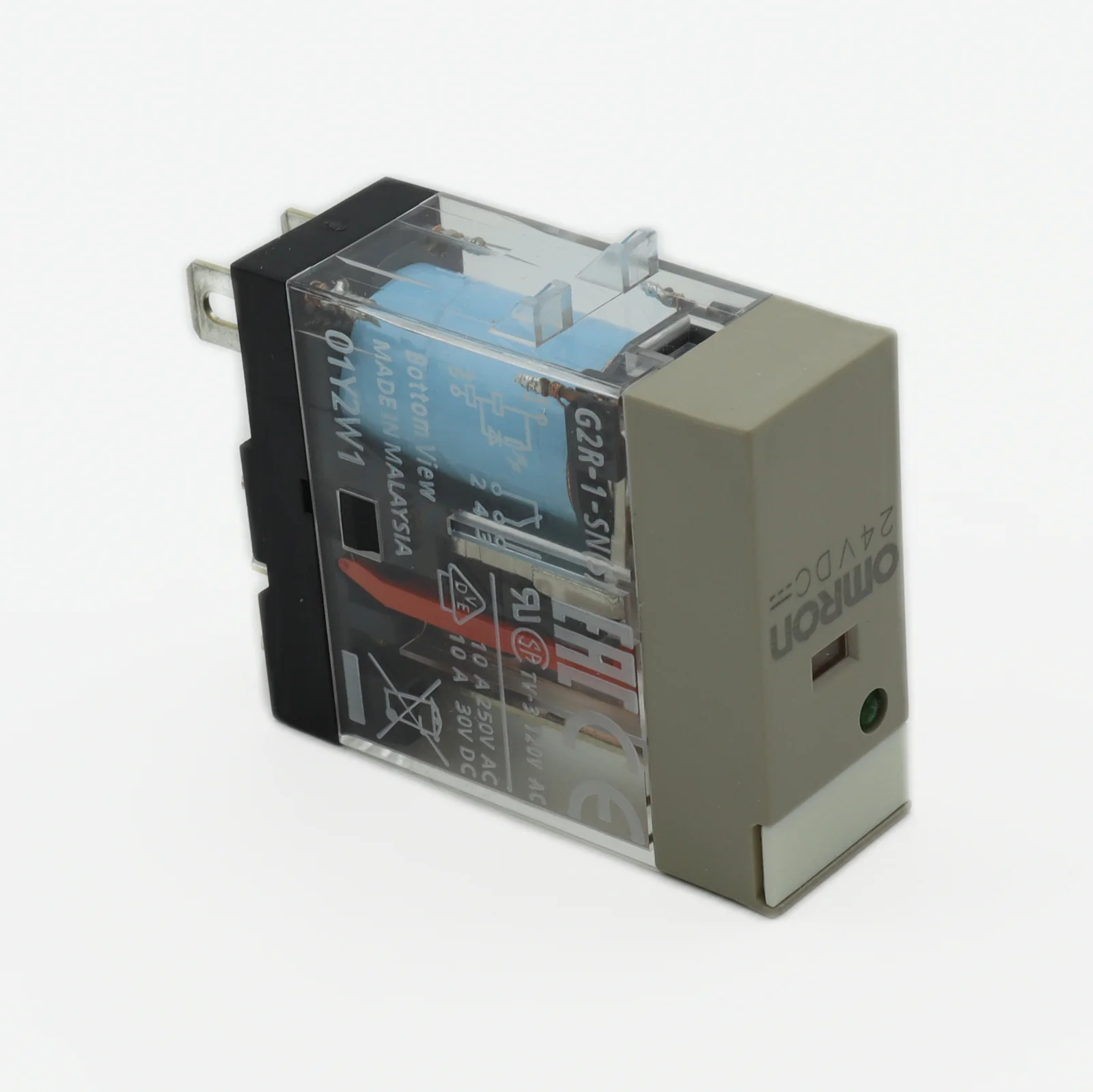

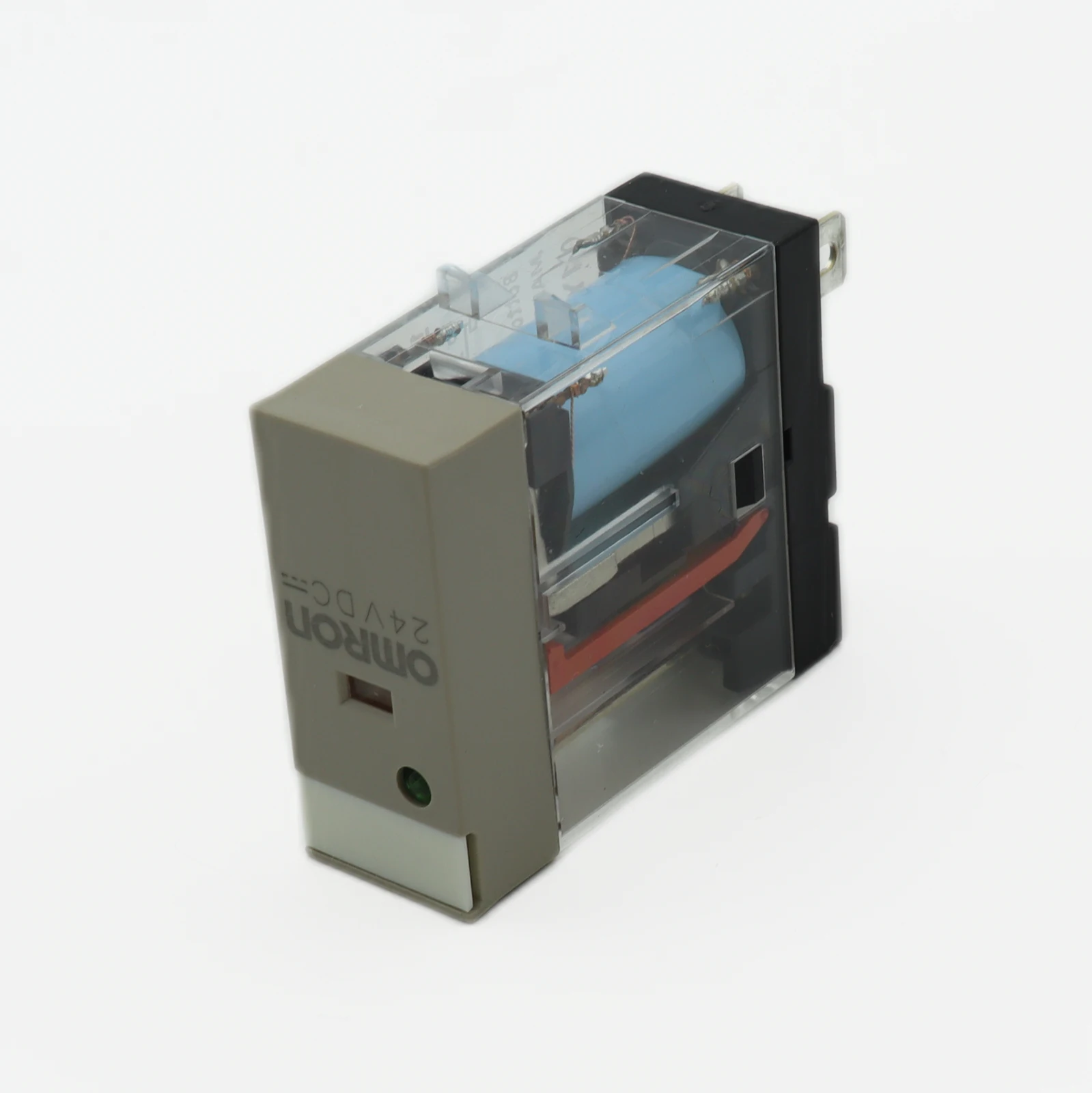

Проектирование автоматической системы управления водяным насосом для дачного участка потребовало от меня решения одной критической задачи: как обеспечить надёжную гальваническую развязку между низковольтной логикой микроконтроллера и силовой цепью 220В. После тестирования нескольких вариантов я остановился на электромагнитном реле G2R-1-SN 24VDC (S) от OMRON, представленном в разделе Электронные компоненты. Это одностабильное устройство с одной группой контактов на переключение способно коммутировать активную нагрузку до 10А при напряжении 250В переменного тока, что с запасом покрывает требования большинства бытовых насосов мощностью до 1.5 кВт.

В отличие от твердотельных реле, электромагнитные решения обеспечивают полную гальваническую развязку без дополнительных компонентов и не греются при коммутации малых токов. Катушка управления рассчитана на 24В постоянного тока — стандартное напряжение для промышленных систем автоматизации, которое легко получить от обычного импульсного блока питания.

Ключевые параметры

• Напряжение катушки: 24В постоянного тока
• Контактная группа: 1 перекидной контакт (SPDT)
• Максимальный ток нагрузки: 10А при 250В AC
• Сопротивление катушки: 1150 Ом
• Электрическая прочность изоляции: 5кВ (катушка-контакты)

Где применяется

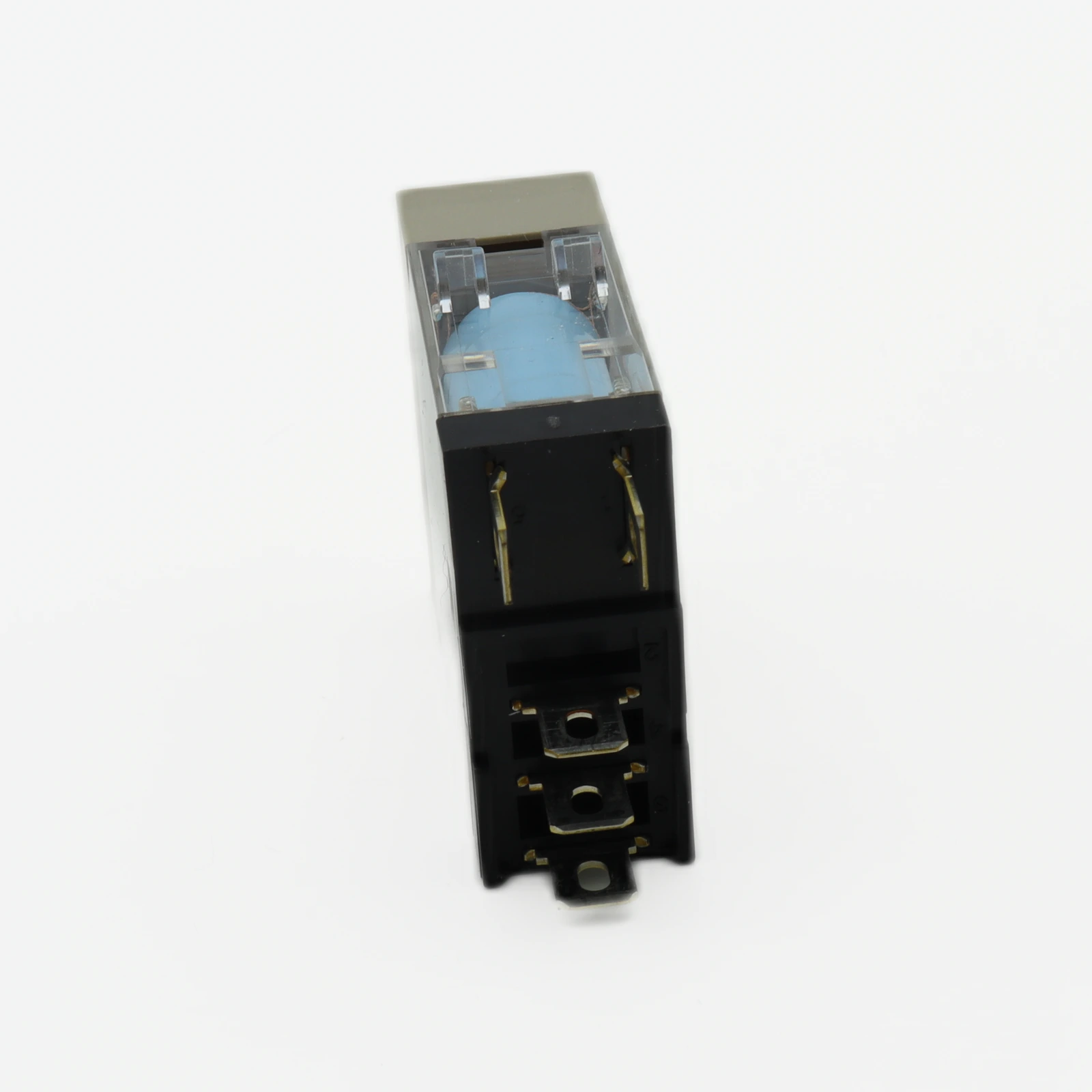

Помимо систем управления насосами, эта модель отлично подходит для коммутации нагревательных элементов в термостатах, управления электромагнитными клапанами в системах полива, переключения осветительных нагрузок в умном доме. Я также использовал её в самодельном контроллере теплицы для управления вентиляторами и подсветкой. Главное преимущество — возможность работы с индуктивными нагрузками без дополнительных защитных цепей (встроенный диод отсутствует, но конструкция контактов минимизирует искрение).

Практические нюансы монтажа

В даташите не указано, но при монтаже на DIN-рейку с помощью совместимого сокета PYF14A-E важно соблюдать момент затяжки винтов — не более 0.5 Н·м. Превышение этого значения приводит к деформации пластикового корпуса сокета и нарушению контакта. Ещё один момент: при коммутации индуктивных нагрузок (соленоиды, контакторы) обязательно устанавливайте RC-цепочку (100 Ом + 0.1 мкФ) параллельно нагрузке — это продлит жизнь контактам в 3-4 раза. И последнее: катушка потребляет около 20 мА в рабочем режиме, поэтому при питании от линейного стабилизатора 7824 убедитесь, что он установлен на радиатор.

Аналоги и совместимость

Если вам нужна надёжная коммутация силовых цепей в проектах автоматизации, G2R-1-SN 24VDC (S) — проверенное временем решение от признанного лидера в области промышленных реле. Заказать этот компонент с бесплатной доставкой можно в нашем каталоге.
