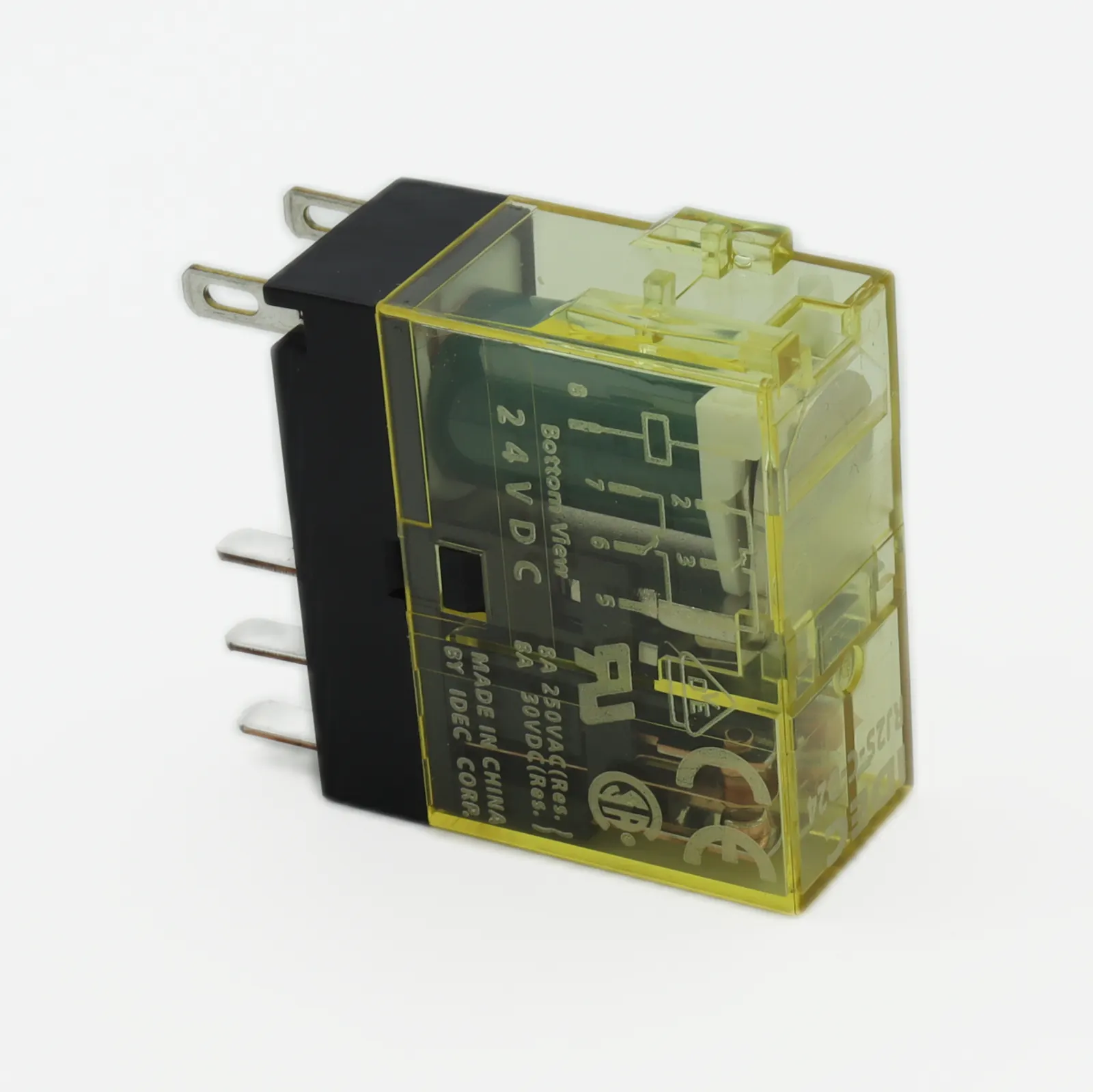

Автоматическая система управления освещением теплицы — RJ2S-C-D24 реле электромагнитное в действии

При построении автоматизированной системы управления освещением теплицы одна из ключевых задач — надёжная коммутация мощных нагрузок: натриевых ламп ДНаТ, светодиодных панелей или вентиляторов обдува. Микроконтроллер напрямую не справится с токами в несколько ампер, а твердотельные реле не всегда подходят по бюджету. Именно здесь на помощь приходит электромагнитное реле RJ2S-C-D24 от Idec Corporation, представленное в разделе Силовые реле, более 2 А. Это компактное устройство с катушкой на 24 В DC и парой перекидных контактов способно коммутировать нагрузку до 8 А при 250 В AC, обеспечивая гальваническую развязку между управляющей электроникой и силовой частью. В этой статье разберём, чем эта модель отличается от сотен аналогов, где её стоит применять, а где — категорически нет.

Ключевые параметры

• Напряжение катушки: 24 В DC
• Конфигурация контактов: DPDT (2 перекидные группы)
• Максимальный ток контактов: 8 А
• Сопротивление катушки: 1 920 Ом
• Монтаж: в розетку на DIN-рейку (серия SJ)
• Электрическая износостойкость: до 100 000 циклов

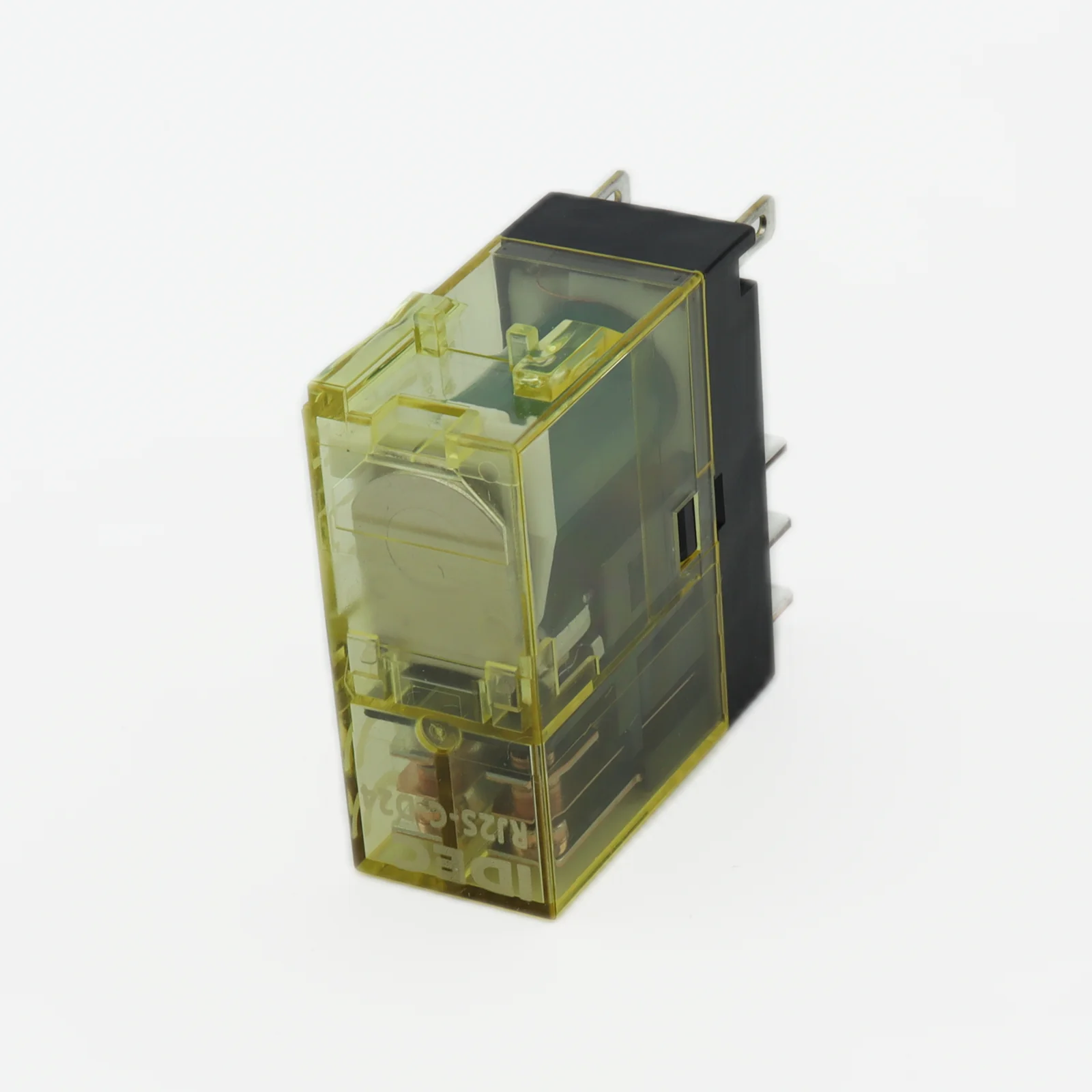

Конструкция и особенности серии RJ

Серия RJ от Idec Corporation — это промышленные миниатюрные реле, разработанные для установки в специализированные розетки на DIN-рейку. Корпус самого устройства выполнен из прозрачного поликарбоната, что позволяет визуально оценить состояние контактов без демонтажа. Внутри расположены две независимые контактные группы с серебряными напайками, обеспечивающими стабильное переходное сопротивление на протяжении всего срока службы.

Катушка намотана на каркасе с термостойкой изоляцией и рассчитана на непрерывную работу при температуре окружающей среды до +55 °C. Потребляемая мощность катушки составляет около 0,3 Вт — это заметно меньше, чем у многих конкурентов в аналогичном форм-факторе, что снижает нагрев внутри шкафа автоматики.

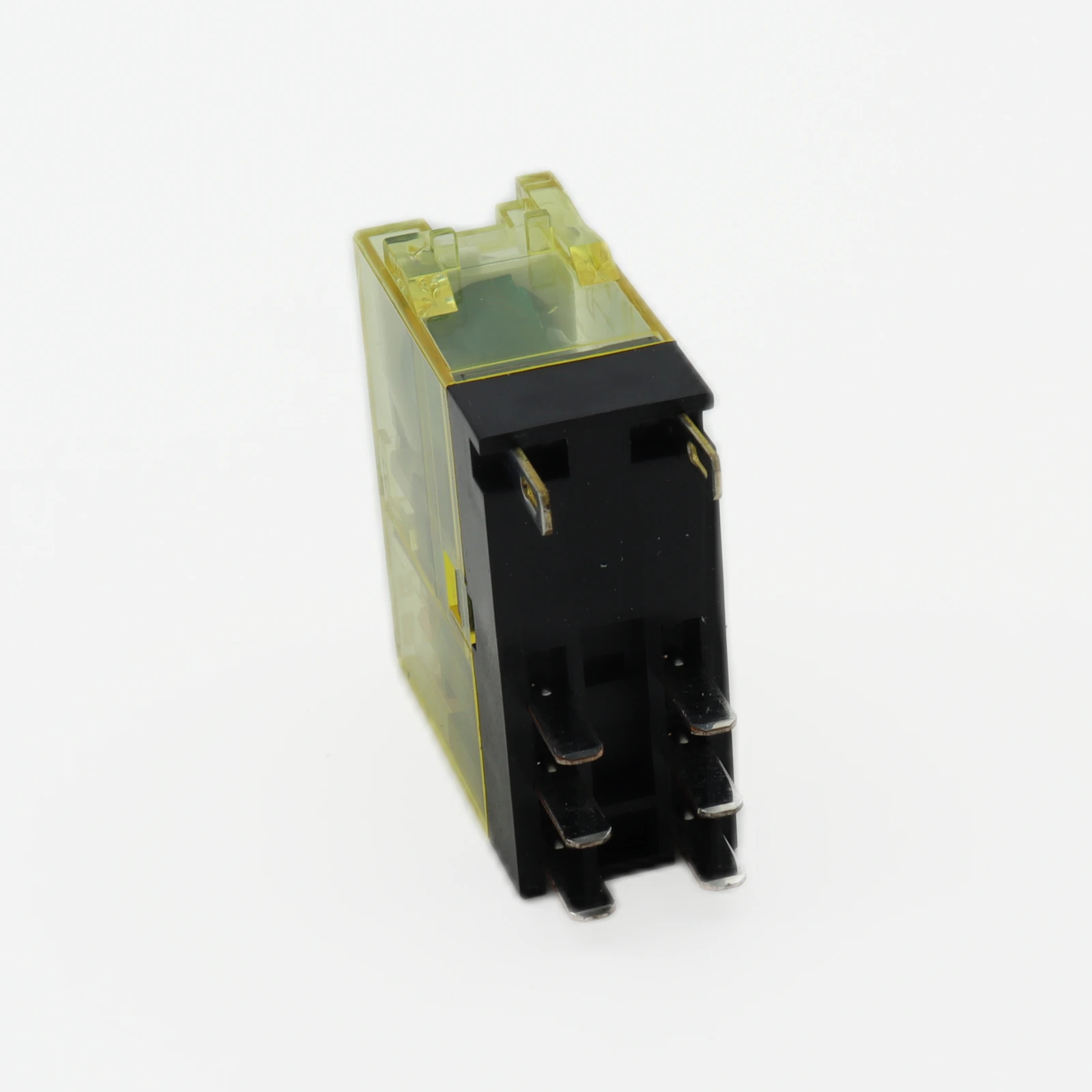

Где применяется

Основные сценарии использования данной модели:

• Коммутация осветительных приборов в системах автоматического освещения
• Управление электромагнитными клапанами в системах полива и пневматики
• Промежуточная коммутация в цепях сигнализации и оповещения
• Гальваническая развязка между контроллером и исполнительными устройствами
• Дублирование каналов в резервируемых системах управления

Практический совет: защита катушки и продление ресурса

В даташите указан диод, встроенный в некоторые модификации серии RJ, однако базовая модель RJ2S-C-D24 поставляется без встроенной защиты. При коммутации индуктивной катушки реле транзисторным ключом выброс ЭДС самоиндукции может достигать десятков вольт и выводить из строя MOSFET или выход микроконтроллера. Установите обратный диод (например, 1N4148) непосредственно на клеммы розетки, а не на плату контроллера — это сократит длину петель паразитной индуктивности и повысит надёжность. Второй нюанс: при коммутации ёмкостных нагрузок (блоки питания LED-лент) пусковой ток может в 10–15 раз превышать номинальный. В таких случаях добавьте NTC-термистор последовательно с нагрузкой — это увеличит электрическую износостойкость контактов в 3–5 раз по сравнению с паспортными 100 000 циклов.

Таблица аналогов

Заключение

Если вы проектируете шкаф автоматики, тепличный контроллер или любую систему, где нужна надёжная электромеханическая коммутация с гальванической развязкой, RJ2S-C-D24 — проверенный выбор с отличным соотношением цены и ресурса. Оформите заказ в нашем каталоге с бесплатной доставкой по России.
