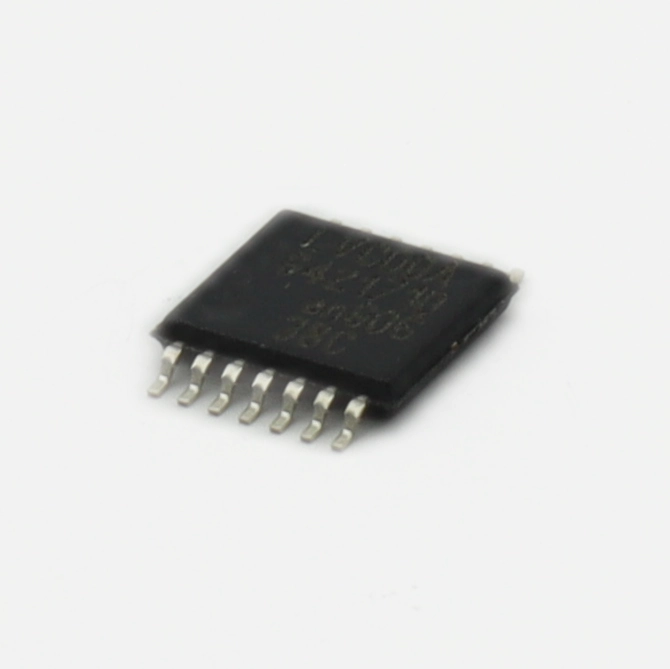

Автоматический переключатель логических уровней — 74LVC00APW-T элемент 2И-НЕ в действии

Разработка автоматического переключателя логических уровней для сопряжения 3,3-вольтового микроконтроллера с 1,8-вольтовой периферией требует быстрых и экономичных логических вентилей. Именно здесь пригодится 74LVC00APW-T от NEXPERIA — четырёхканальный элемент 2И-НЕ, представленный в разделе Электронные компоненты. Эта микросхема из семейства LVC (Low Voltage CMOS) работает в широком диапазоне напряжений питания от 1,65 В до 3,6 В, что делает её универсальным решением для смешанных систем. Как обеспечить корректную работу цифровой логики при разных уровнях сигналов и не потерять быстродействие? Разберёмся на практике.

Ключевые параметры и особенности

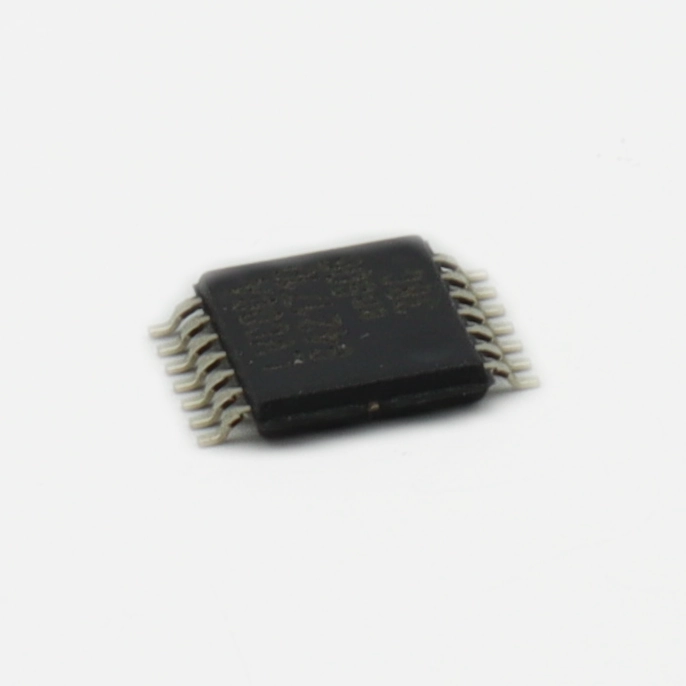

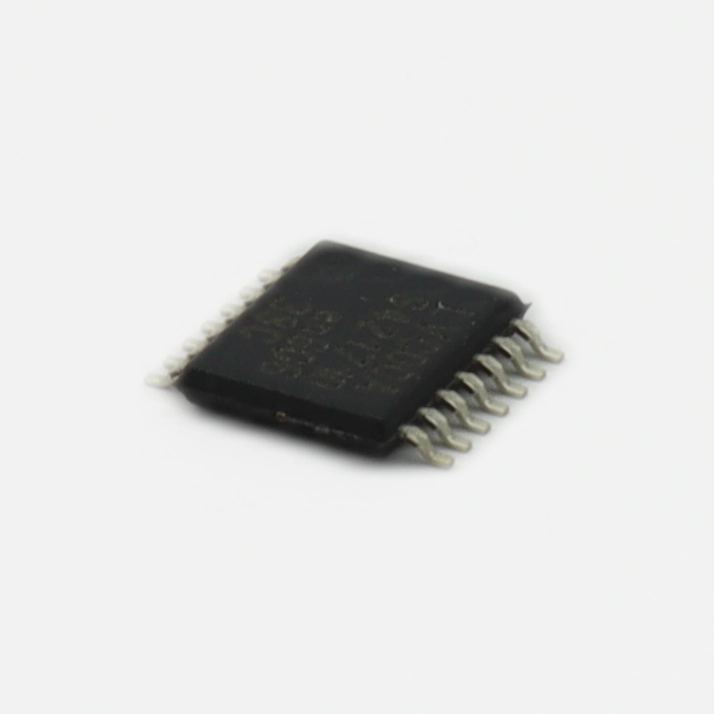

Данный компонент содержит четыре независимых логических элемента 2И-НЕ (NAND) в компактном корпусе TSSOP-14. Каждый вентиль имеет два входа и один выход, что позволяет реализовать базовые логические функции и строить более сложные комбинационные схемы. Напряжение питания варьируется от 1,65 В до 3,6 В, что покрывает практически все современные стандарты низковольтной логики. Время задержки распространения сигнала составляет всего 4,3 нс при напряжении питания 3,3 В и нагрузке 50 пФ — этого достаточно для большинства цифровых приложений среднего быстродействия. Выходной ток может достигать ±24 мА, что позволяет напрямую управлять не только логическими входами, но и светодиодами, небольшими реле через транзисторные ключи.

Практическое применение в схемах сопряжения уровней

Одна из типичных задач, где эта микросхема проявляет себя во всей красе — построение простых преобразователей логических уровней. Представьте ситуацию: у вас есть микроконтроллер с питанием 3,3 В, а датчик работает от 1,8 В. Прямое подключение может повредить вход датчика или привести к некорректному считыванию данных. Используя два элемента 2И-НЕ из корпуса данной модели, можно собрать простейший буфер с инверсией, который не только преобразует уровни, но и обеспечит гальваническую развязку по питанию. Соединяете два вентиля последовательно, подаёте сигнал с микроконтроллера на вход первого, а выход второго уже работает с нужным вам напряжением. Оставшиеся два элемента можно задействовать для формирования управляющих сигналов или индикации состояния.

Монтаж и тепловые нюансы

Корпус TSSOP-14 с шагом выводов 0,65 мм требует аккуратности при пайке. Здесь есть важный момент, которого нет в даташите: при монтаже на плату без маски (часто встречается в самодельных прототипах) между соседними выводами легко образуются перемычки из припоя. Практический совет — используйте оптический контроль хотя бы с десятикратным увеличением и флюс с активной формулой, например на основе канифоли с добавками. После пайки обязательно промойте плату спиртом или специальным очистителем, потому что остатки флюса между близко расположенными выводами могут давать паразитные утечки, особенно критичные при работе на высоких частотах или в условиях повышенной влажности. Ещё один нюанс: не грейте корпус дольше 10 секунд при 260°C, иначе внутренние соединения могут деградировать.

Разводка платы: что учесть

Несмотря на относительно невысокие рабочие частоты (до 100 МГц в типовых применениях), качество разводки платы существенно влияет на стабильность работы. Неиспользуемые входы обязательно подтягивайте к питанию или земле через резисторы 10 кОм — оставленные в воздухе входы могут ловить помехи и вызывать ложные переключения выходов, что приведёт к непредсказуемому поведению всей схемы. Развязочный конденсатор ёмкостью 100 нФ по питанию размещайте максимально близко к выводам VCC и GND микросхемы, буквально в 2–3 мм. Это снизит импульсные помехи по шине питания при переключении выходов. Дорожки от выходов к нагрузке делайте как можно короче, особенно если коммутируете ёмкостную нагрузку более 50 пФ.

Сравнение с аналогами

На рынке представлено несколько близких по функционалу решений от разных производителей. Рассмотрим основные альтернативы:

Выбор конкретной модели зависит от ваших требований к корпусу, доступности на складе и ценовой политики поставщика. По электрическим характеристикам все перечисленные варианты практически идентичны, различия кроются в деталях технологического процесса и допусках.

Типичные ошибки при использовании

Первая и самая распространённая ошибка — превышение максимального напряжения питания. Даже кратковременный выброс до 4 В может вывести микросхему из строя, поэтому при использовании в схемах с импульсными источниками питания добавьте защитный стабилитрон на 3,6 В параллельно шине VCC. Вторая проблема — попытка напрямую управлять индуктивной нагрузкой (реле, соленоиды) без защитного диода. Выходной каскад данной модели не имеет встроенной защиты от обратной ЭДС, поэтому параллельно катушке реле обязательно ставьте диод, например 1N4148 или любой Шоттки с током от 100 мА. Третья ошибка — игнорирование статического электричества при монтаже. CMOS-структуры чувствительны к статике, работайте с заземлённым паяльником и антистатическим браслетом.

Заключение

Данная микросхема представляет собой надёжное и экономичное решение для построения цифровых логических схем с низким напряжением питания. Компактный корпус, низкое энергопотребление и достаточное быстродействие делают её привлекательным выбором как для серийных изделий, так и для любительских проектов. Приобрести 74LVC00APW-T с бесплатной доставкой по России можно в интернет-магазине Эиком — закажите прямо сейчас и получите качественные компоненты для ваших разработок.
