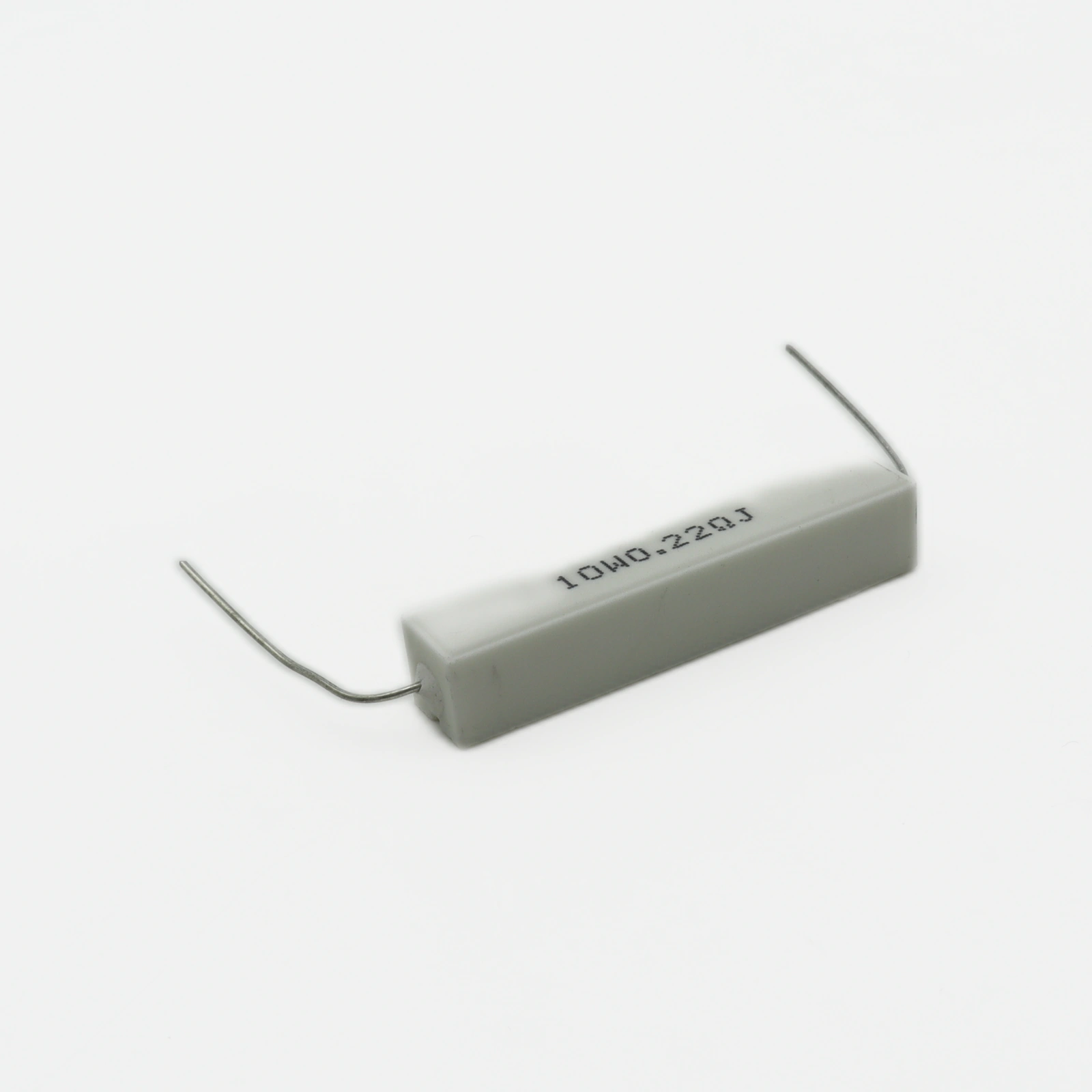

Автоматический стенд для проверки автомобильных реле — CRL10W-R22 резистор в действии

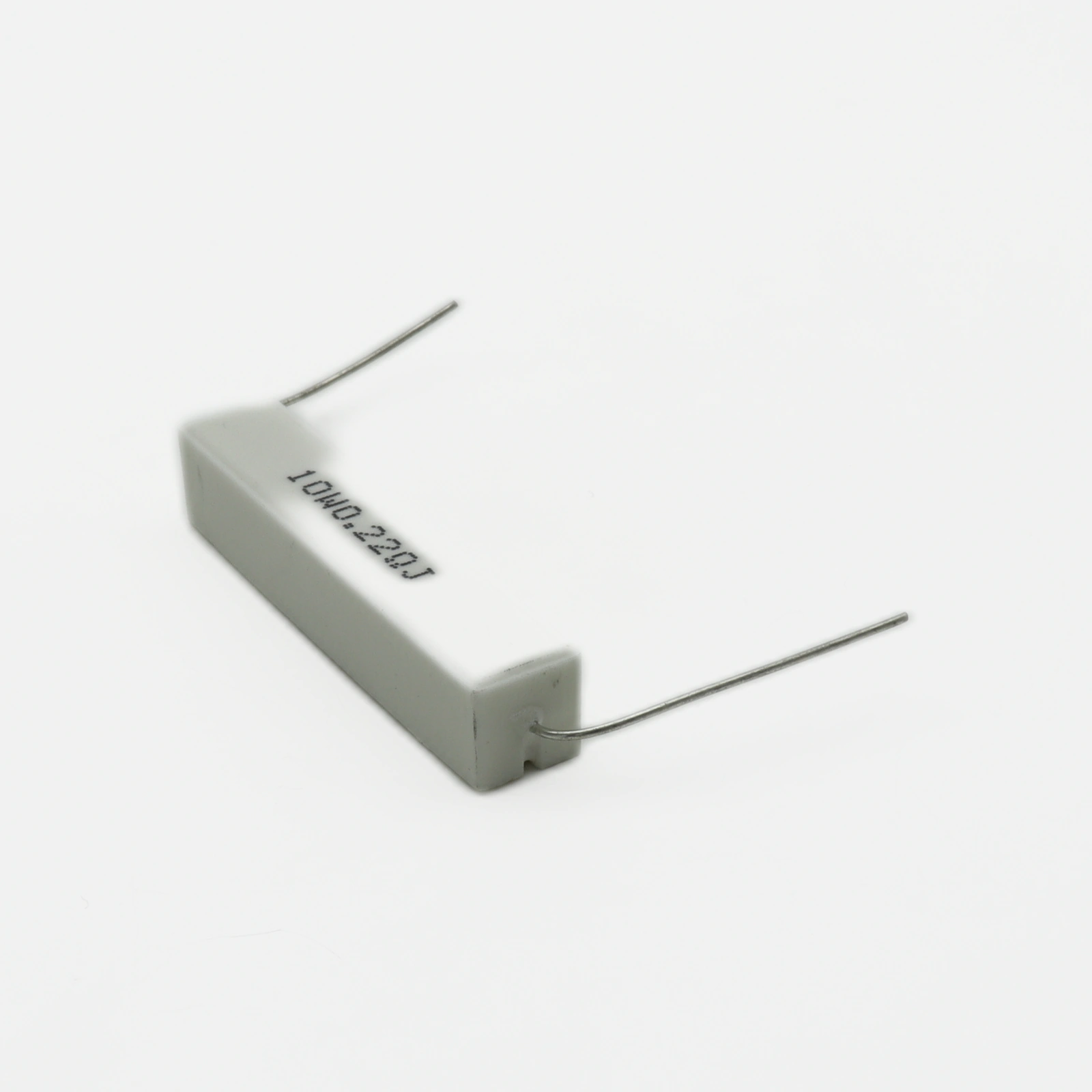

Автоматический стенд для проверки автомобильных реле требует точного измерения тока в силовых цепях и надёжного ограничения пусковых токов. Здесь на помощь приходит CRL10W-R22 от SR PASSIVES — мощный проволочный резистор на 0.22 Ом, 10 Вт, представленный в разделе Электронные компоненты. Этот компонент выдерживает значительные импульсные нагрузки и обеспечивает стабильное сопротивление даже при нагреве до 155°C, что критично для циклических тестов реле под нагрузкой.

В отличие от стандартных металлоплёночных резисторов на 0.25 Вт, данная модель способна рассеивать в 40 раз больше мощности без деградации характеристик. При тестировании автомобильных реле через контакты протекают токи до 20 А в момент включения, и без адекватного балласта катушка реле быстро выходит из строя. Резистор серии CRL решает эту задачу, одновременно позволяя снять точные показания падения напряжения для контроля работоспособности.

Ключевые параметры

• Сопротивление: 0.22 Ом
• Мощность: 10 Вт при 25°C
• Допуск: ±5%
• Максимальное напряжение: 200 В
• Температурный коэффициент: ±400 ppm/°C

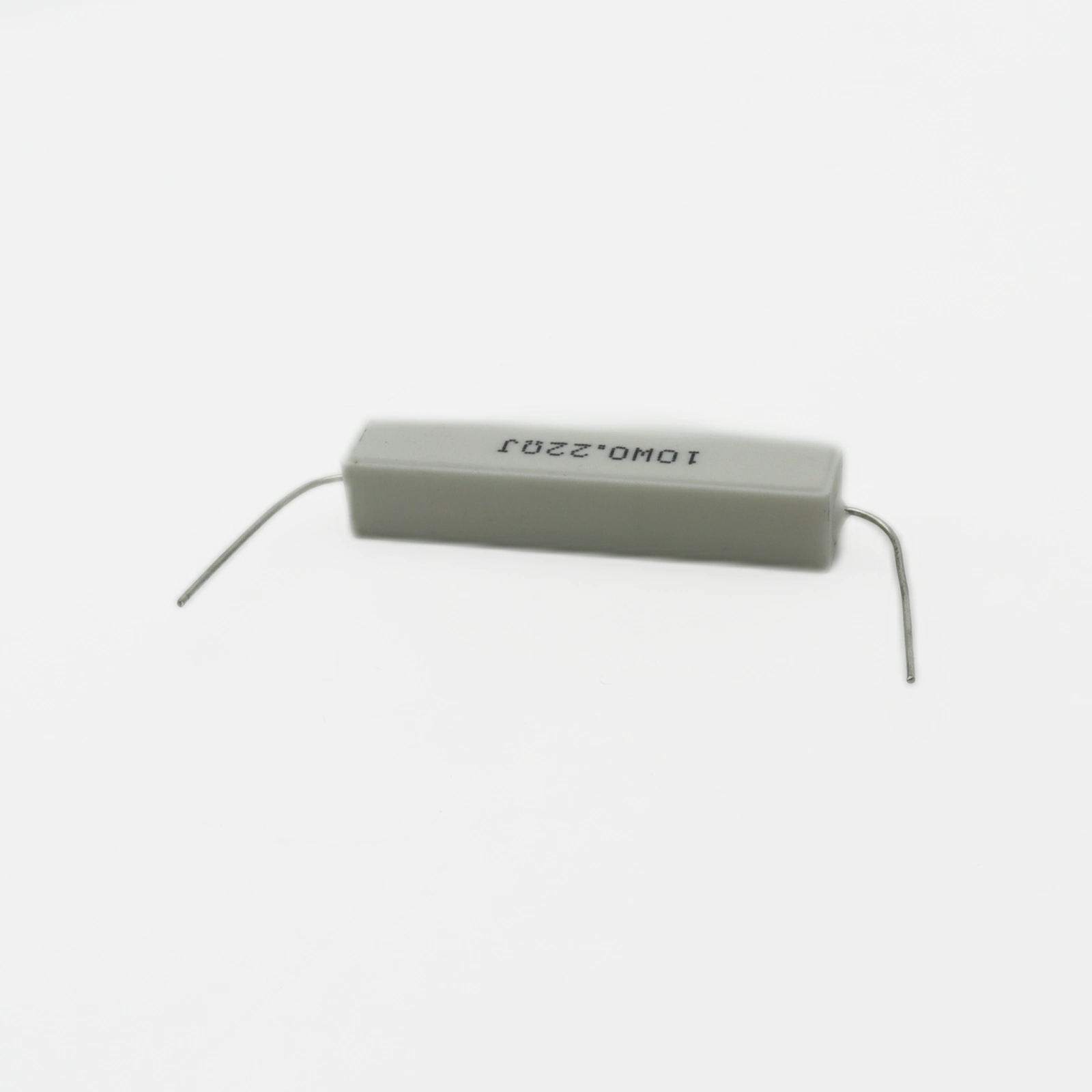

Где применяется

Помимо автомобильных тестовых стендов, резисторы данного типа незаменимы в:

• Блоках питания: для ограничения пусковых токов и в цепях обратной связи
• Сварочных аппаратах: как шунты для измерения тока сварки
• Зарядных устройствах АКБ: для балансировки токов в параллельных ячейках
• Промышленных драйверах двигателей: как тормозные резисторы малой мощности
• Измерительных стендах: для калибровки амперметров в диапазоне 1-10 А

Практический совет

Особенность монтажа мощных резисторов в керамических корпусах CRL заключается в необходимости обеспечения теплового зазора. Несмотря на то, что резистор рассчитан на 10 Вт, при установке непосредственно на текстолит без зазора реальная рассеиваемая мощность падает до 5-6 Вт из-за перегрева платы. Рекомендую приподнимать корпус над платой на 5-8 мм с помощью керамических прокладок или специальных держателей. Также избегайте размещения чувствительных компонентов (конденсаторов, датчиков температуры) в радиусе 15 мм от корпуса — при максимальной нагрузке температура корпуса достигает 100-120°C.

Ещё один нюанс: проволочные резисторы обладают значительной индуктивностью (около 0.5-1 мкГн для данной модели). В импульсных схемах с быстрыми фронтами (длительность менее 10 мкс) это может привести к паразитным выбросам напряжения. Для таких применений лучше использовать безындуктивные металлооксидные резисторы или добавлять параллельно керамический конденсатор 0.1 мкФ.

Аналоги и альтернативы

Если вам нужно сравнить характеристики или подобрать замену, рассмотрите следующие варианты:

Все перечисленные модели взаимозаменяемы по посадочным местам и электрическим параметрам. Выбор конкретного производителя часто зависит от доступности и цены в конкретном регионе.

Заключение

Резистор CRL10W-R22 от SR PASSIVES — это надёжный компонент для силовых цепей, где требуется точное сопротивление в сочетании с высокой рассеиваемой мощностью. Он отлично подходит для тестовых стендов, блоков питания и измерительных шунтов. При соблюдении рекомендаций по монтажу и теплоотводу изделие прослужит долгие годы даже в жёстких условиях эксплуатации.

Заказать CRL10W-R22 можно в нашем интернет-магазине «Эиком» с бесплатной доставкой по всей России. В разделе Электронные компоненты вы найдёте широкий ассортимент резисторов и других компонентов для ваших проектов.
