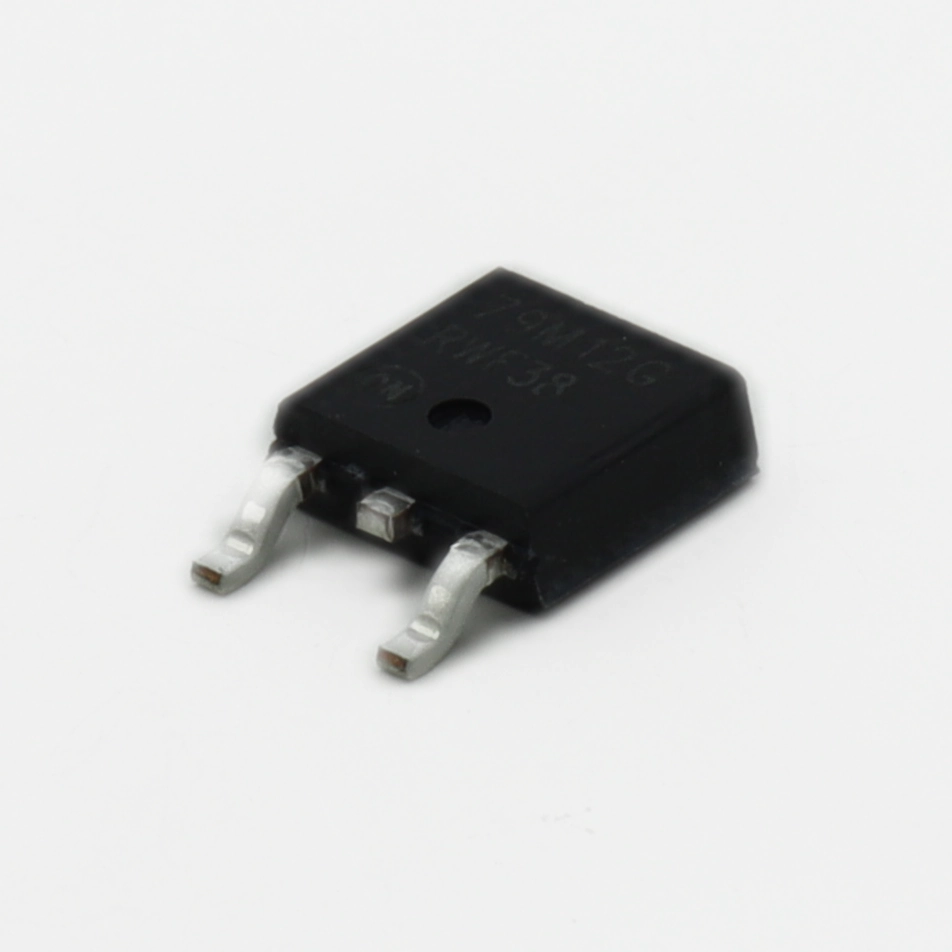

Автономный датчик протечки с батарейным питанием — MC79M12CDTG линейный стабилизатор напряжения в действии

Создание автономного датчика протечки с питанием от литий-ионного аккумулятора требует стабильного отрицательного напряжения для питания аналогового усилителя и компаратора. Здесь на помощь приходит MC79M12CDTG — линейный стабилизатор напряжения от ON Semiconductor, представленный в разделе Микросхемы управления электропитанием - Стабилизаторы напряжения - Линейные. Этот компонент обеспечивает фиксированное выходное напряжение -12 В при токе до 500 мА, что идеально подходит для низкошумящих аналоговых цепей, работающих в паре с микроконтроллером. В отличие от импульсных преобразователей, линейный стабилизатор не вносит высокочастотных помех в измерительный тракт, а встроенная защита от перегрева и короткого замыкания делает схему практически неубиваемой даже при ошибках монтажа.

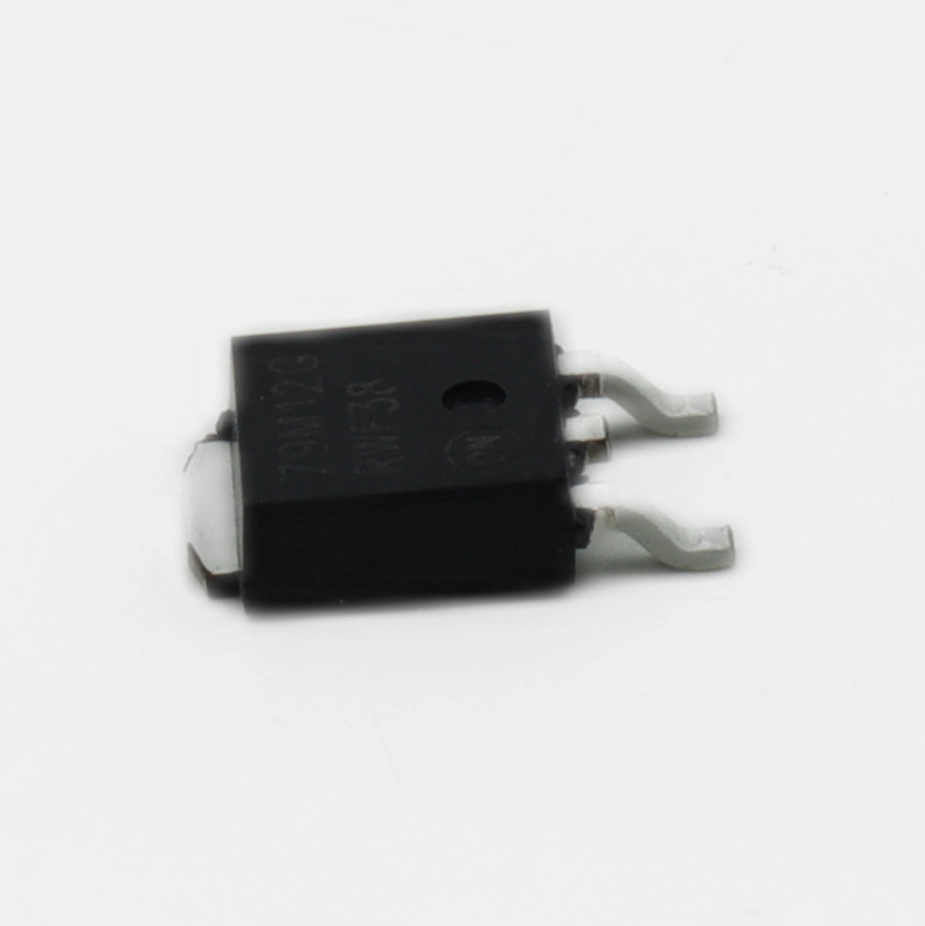

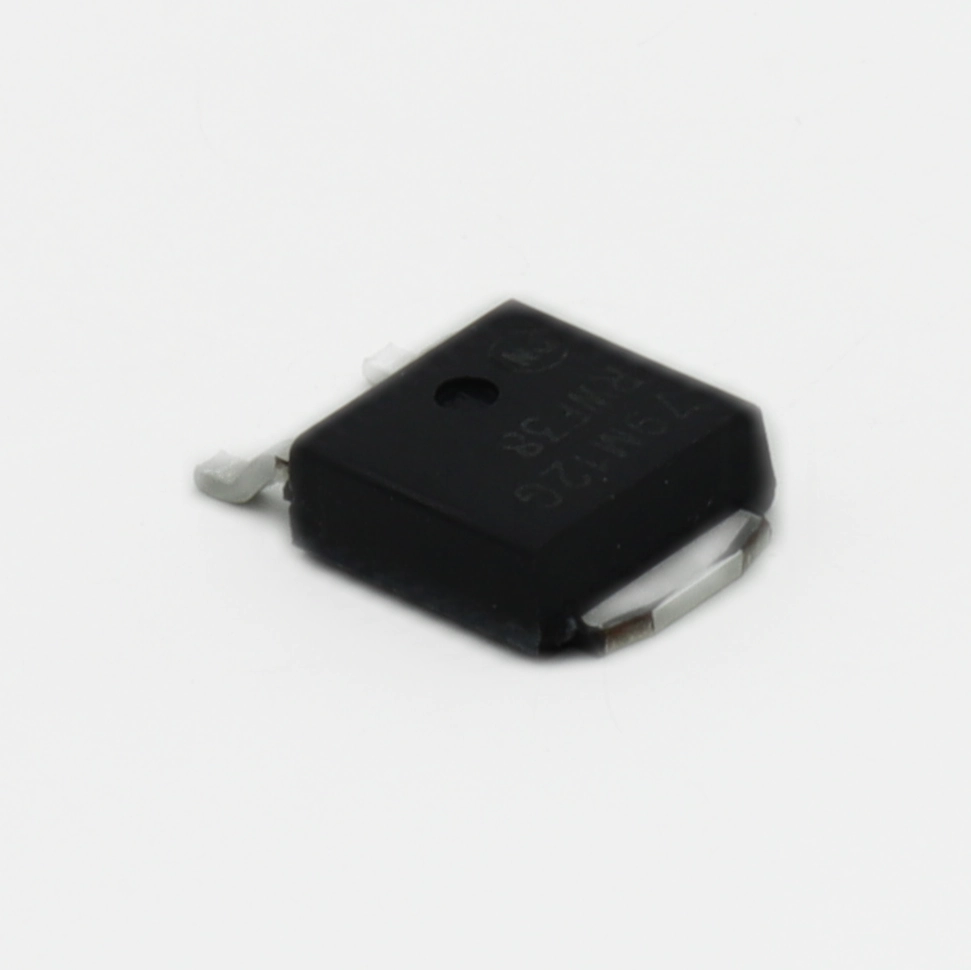

MC79M12CDTG относится к семейству трёхвыводных стабилизаторов серии 79M, которые давно стали индустриальным стандартом для построения двуполярных источников питания. Устройство выполнено в компактном корпусе DPAK (TO-252), что позволяет разместить его даже на малогабаритной плате датчика. При этом производитель сохранил совместимость по распиновке с классическими стабилизаторами серии 79xx, упрощая замену в существующих проектах.

Ключевые характеристики

Чтобы быстро оценить возможности компонента, сведём основные параметры в компактный блок:

Выходное напряжение: -12 В (±4%). Максимальный выходной ток: 500 мА. Падение напряжения: 1,1 В при полной нагрузке. Рабочий диапазон температур: от 0°C до +125°C.

Эти четыре параметра определяют границы применения устройства. Обратите внимание на падение напряжения 1,1 В — это означает, что для стабильной работы входное напряжение должно быть не менее -13,1 В. При питании от аккумулятора это критично: если вы планируете использовать литий-ионную батарею с номиналом 3,7 В, потребуется предварительный инвертор напряжения, например, на базе ICL7660 или специализированной микросхемы инвертора.

Электрические особенности и нюансы применения

MC79M12CDTG построен по классической схеме линейного стабилизатора с последовательным регулирующим элементом. Внутри корпуса скрывается полноценная система защиты: тепловое отключение срабатывает при превышении температуры кристалла +150°C, а ограничение тока активируется при выходном токе выше 700 мА. Это делает компонент устойчивым к коротким замыканиям на выходе, что особенно важно в DIY-проектах, где ошибки монтажа не редкость.

Однако есть нюанс, который не всегда очевиден из даташита: для стабильной работы стабилизатора критически важна правильная разводка земли. В отличие от положительных стабилизаторов серии 78xx, где земля является общей точкой, в отрицательных стабилизаторах серии 79xx выходное напряжение измеряется относительно земли, но входное напряжение должно быть отрицательным относительно той же точки. На практике это означает, что при питании от одного источника необходимо использовать развязывающий конденсатор между входом и землёй непосредственно у корпуса микросхемы.

Рекомендуемая схема включения предполагает установку керамического конденсатора ёмкостью 0,33 мкФ на входе и 0,1 мкФ на выходе. Однако из практики можно добавить: если длина проводов от источника питания до стабилизатора превышает 10 см, увеличьте входную ёмкость до 10 мкФ (танталовый или алюминиевый электролит). Это подавит низкочастотные пульсации и предотвратит самовозбуждение стабилизатора, которое проявляется как паразитная генерация на частоте около 1 МГц.

Тепловой расчёт и монтаж

Корпус DPAK имеет тепловое сопротивление переход-корпус около 5°C/Вт, но реальное тепловое сопротивление переход-окружающая среда зависит от площади медного полигона на печатной плате. При максимальном токе 500 мА и падении напряжения 3 В (вход -15 В, выход -12 В) рассеиваемая мощность составит 1,5 Вт. Без теплоотвода температура кристалла превысит допустимые +125°C уже через несколько минут работы.

Из опыта работы с этим компонентом: для надёжной работы при токах выше 200 мА обязательно предусмотрите медный полигон площадью не менее 150 мм² под корпусом стабилизатора. Если позволяет конструкция, соедините этот полигон с общей землёй платы через несколько переходных отверстий — это снизит тепловое сопротивление до 30°C/Вт и позволит рассеивать до 2 Вт без дополнительного радиатора. Не используйте термопасту между корпусом и платой — она не нужна, так как теплоотвод осуществляется через выводы.

Где применяется MC79M12CDTG

Этот стабилизатор находит применение в самых разных устройствах, где требуется качественное отрицательное питание. Помимо упомянутого датчика протечки, компонент часто используют в:

• Аудиоусилителях с двуполярным питанием операционных усилителей — низкий уровень шума стабилизатора (около 40 мкВ в полосе 10 Гц – 100 кГц) не вносит слышимых артефактов в звуковой тракт
• Промышленных контроллерах с гальванически развязанными аналоговыми входами — здесь стабилизатор питает изолированный АЦП от отдельного инвертора
• Измерительных приборах с питанием от сети — в паре с положительным стабилизатором 78M12 образует компактный двуполярный источник ±12 В для питания схем сопряжения
• Автомобильной электронике — при питании от бортовой сети 12 В через инвертор получают -12 В для питания схем обработки сигналов датчиков

Сравнение с аналогами

На рынке представлено несколько аналогичных стабилизаторов отрицательного напряжения. Чтобы помочь с выбором, сведём ключевые отличия в таблицу:

Выбор между этими компонентами зависит от требований проекта. Если нужен ток до 500 мА и важна компактность, MC79M12CDTG в DPAK — оптимальный вариант. Для токов выше 1 А придётся использовать более мощные стабилизаторы в корпусе TO-220, но они занимают больше места на плате. Для микромощных приложений до 100 мА можно рассмотреть версию MC79L12 в корпусе SOIC-8, но она не обеспечит запас по току для питания нескольких операционных усилителей.

Практический совет из опыта

Вот нюанс, которого вы не найдёте в даташите, но который сэкономит часы отладки: при параллельном включении нескольких стабилизаторов MC79M12CDTG для увеличения выходного тока обязательно используйте выравнивающие резисторы 0,1 Ом в цепи выхода каждого стабилизатора. Без них из-за разброса параметров один стабилизатор возьмёт на себя большую часть нагрузки и перегреется, а остальные будут работать вхолостую. Это особенно актуально при питании мощных аналоговых схем, где ток потребления может достигать 1–1,5 А. Выравнивающие резисторы создают небольшое падение напряжения, которое автоматически балансирует токи через параллельные ветви.

Заключение

MC79M12CDTG от ON Semiconductor — это надёжный выбор для проектов, требующих стабильного отрицательного напряжения -12 В при токах до 500 мА. Компактный корпус DPAK, встроенная защита и низкий уровень шума делают его универсальным решением как для DIY-энтузиастов, так и для профессиональных разработчиков. При правильном тепловом расчёте и разводке платы этот компонент обеспечит долгие годы бесперебойной работы вашего устройства.
