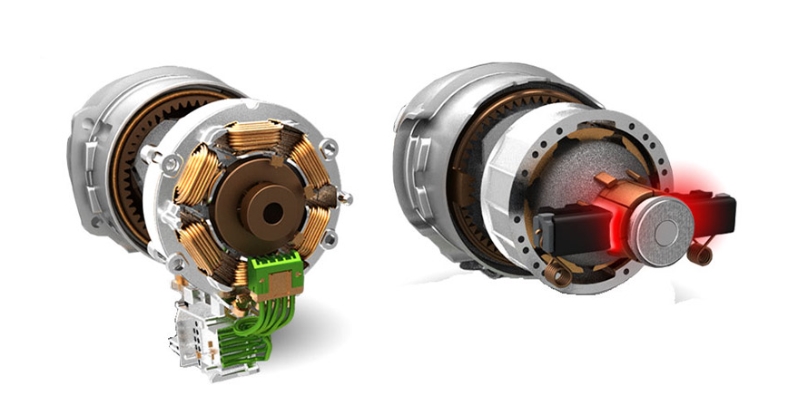

Бесщеточные электродвигатели: принцип работы и ключевые преимущества

Чтобы разобраться в особенностях бесщеточных электродвигателей, которые стремительно вытесняют классические решения на рынке электроинструмента и бытовой техники, необходимо сначала понять принцип работы традиционных коллекторных двигателей и ключевые отличия между этими типами приводов.

Любой электродвигатель предназначен для преобразования электрической энергии в механическую, то есть для создания вращательного движения выходного вала. В классических коллекторных двигателях подача тока на обмотки ротора осуществляется через графитовые щётки, находящиеся в постоянном механическом контакте с коллектором. В результате коммутации формируется магнитное поле, которое взаимодействует с постоянными магнитами и заставляет ротор вращаться.

В бесщеточных двигателях конструкция реализована иначе. Коллектор и щётки полностью исключены, а обмотки располагаются на неподвижной части двигателя — статоре. Ротор при этом оснащён постоянными магнитами. При протекании тока через статорные обмотки формируется вращающееся магнитное поле, которое приводит ротор в движение. Наиболее распространённым вариантом является применение трёх обмоток, однако для снижения пульсаций крутящего момента используются конструкции с несколькими парами полюсов — от одной до восьми и более.
Отсутствие механического контакта между подвижными и неподвижными элементами устраняет необходимость применения графитовых щёток. Использование постоянных магнитов позволяет существенно повысить плотность энергии, увеличить крутящий момент и улучшить общий коэффициент полезного действия двигателя.

Бесщеточные двигатели BLDC в ассортименте Эиком

Современные бесщеточные электродвигатели BLDC широко представлены в ассортименте компании Эиком, что позволяет подобрать оптимальное решение как для серийного производства, так и для специализированных проектов. Разнообразие типоразмеров и технических характеристик делает возможным применение таких приводов в различных отраслях — от электроинструмента до промышленной автоматизации.

Причины выбора бесщеточных двигателей

Конструкция бесщеточного двигателя обеспечивает ряд значимых преимуществ по сравнению с коллекторными аналогами.

К основным достоинствам относятся:

• Низкий уровень шума и высокая надёжность — отсутствие трения щёток о коллектор снижает акустические помехи и минимизирует износ;
• Повышенная безопасность эксплуатации — бесщеточные двигатели работают без искрения, что позволяет использовать их во взрывоопасных и пожароопасных средах;
• Высокий КПД — уменьшение механических потерь способствует росту оборотов и улучшению характеристик крутящего момента;
• Длительное время автономной работы — сниженное энергопотребление особенно важно для аккумуляторных устройств;
• Точная управляемость — возможность тонкой регулировки крутящего момента уменьшает инерционность и повышает энергоэффективность;
• Минимальное обслуживание — отсутствие быстроизнашиваемых элементов позволяет устанавливать двигатель в труднодоступных местах и эксплуатировать его без регулярного сервиса.

Области применения, где BLDC-двигатели наиболее эффективны

Бесщеточные двигатели широко используются в компьютерной технике, где требуется непрерывная и стабильная работа — в жёстких дисках, вентиляторах и системах охлаждения. Благодаря компактным размерам и экономичному энергопотреблению они стали стандартом для профессионального аккумуляторного инструмента: шуруповёртов, дрелей и угловых шлифмашин.
Отдельного внимания заслуживает автомобильная промышленность, включая производство электрических и гибридных транспортных средств. Не менее востребованы бесщеточные двигатели в бытовой технике — стиральных машинах и кондиционерах. Отсутствие искрения повышает электробезопасность, а стабильная работа барабана снижает износ узлов и эксплуатационные расходы.

Типы бесщеточных двигателей: BLDC и PMSM

Среди бесщеточных приводов наибольшее распространение получили двигатели BLDC с трапецеидальным распределением электродвижущей силы и PMSM (Permanent Magnet Synchronous Motor) с синусоидальным профилем ЭДС. Также различают двигатели постоянного и переменного тока, что определяет особенности их управления и применения.

Способы управления бесщеточными электродвигателями

Управление бесщеточным двигателем осуществляется за счёт изменения токов в обмотках статора. В двигателях BLDC применяется трапецеидальный алгоритм управления, при котором используются датчики Холла для определения положения ротора. Это относительно простое решение, однако оно менее эффективно при работе на малых оборотах.

В двигателях PMSM применяется синусоидальное управление с использованием энкодеров, что позволяет устранить коммутационные помехи и обеспечить плавную регулировку скорости и крутящего момента даже на низких оборотах.

Наиболее современным подходом является векторное управление, реализуемое с помощью специализированных преобразователей. Оно обеспечивает максимальную точность регулирования, минимальные пульсации и стабильную работу во всём диапазоне скоростей.

Вывод

Использование бесщеточных электродвигателей является оправданным решением как для производителей, так и для конечных пользователей. Производитель получает более надёжную конструкцию с меньшим количеством компонентов и сниженным риском отказов, а потребитель — долговечное, энергоэффективное и безопасное устройство. Несмотря на более высокую стоимость по сравнению с коллекторными аналогами, преимущества бесщеточных двигателей полностью компенсируют вложения на протяжении всего срока эксплуатации.
