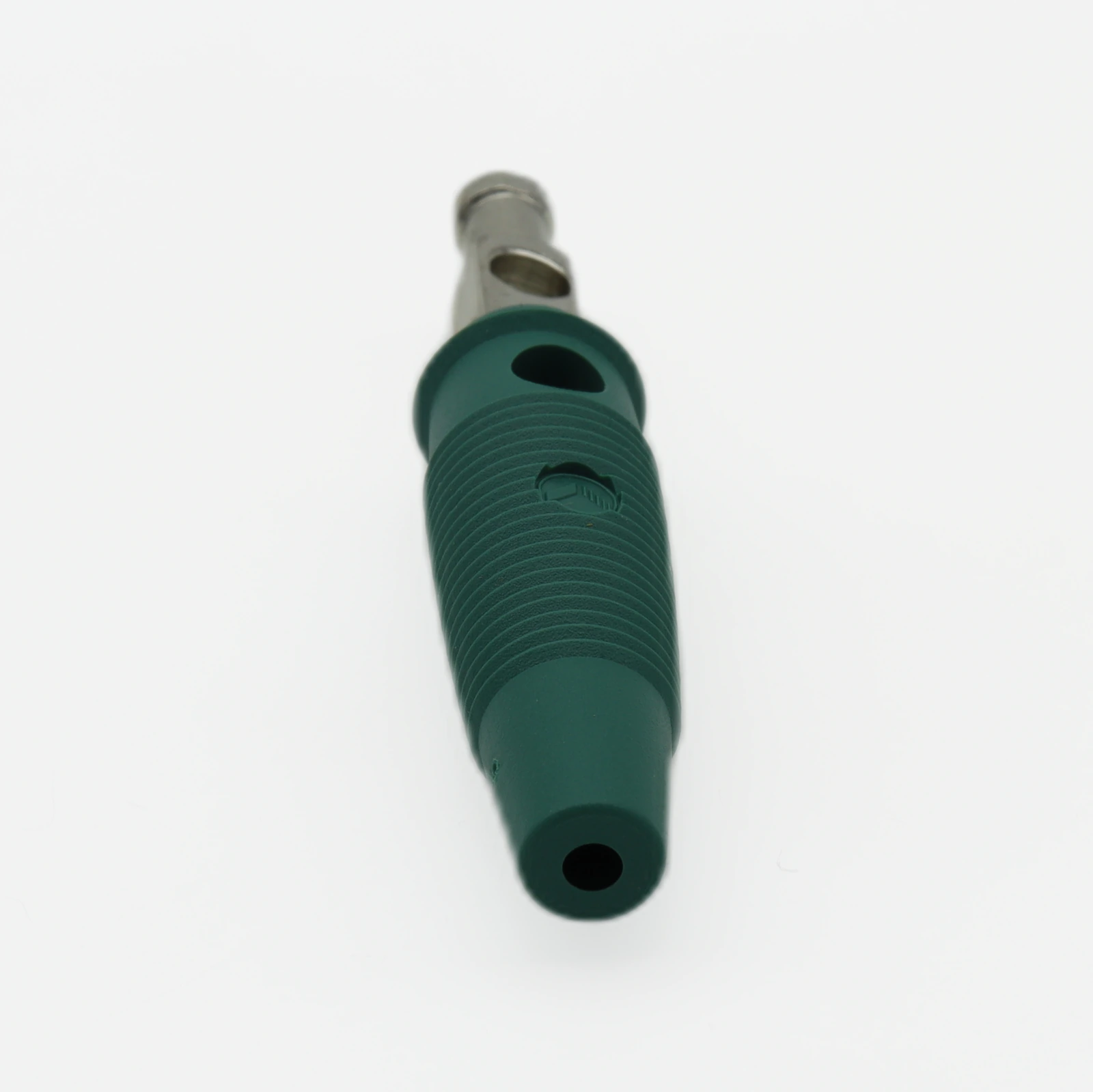

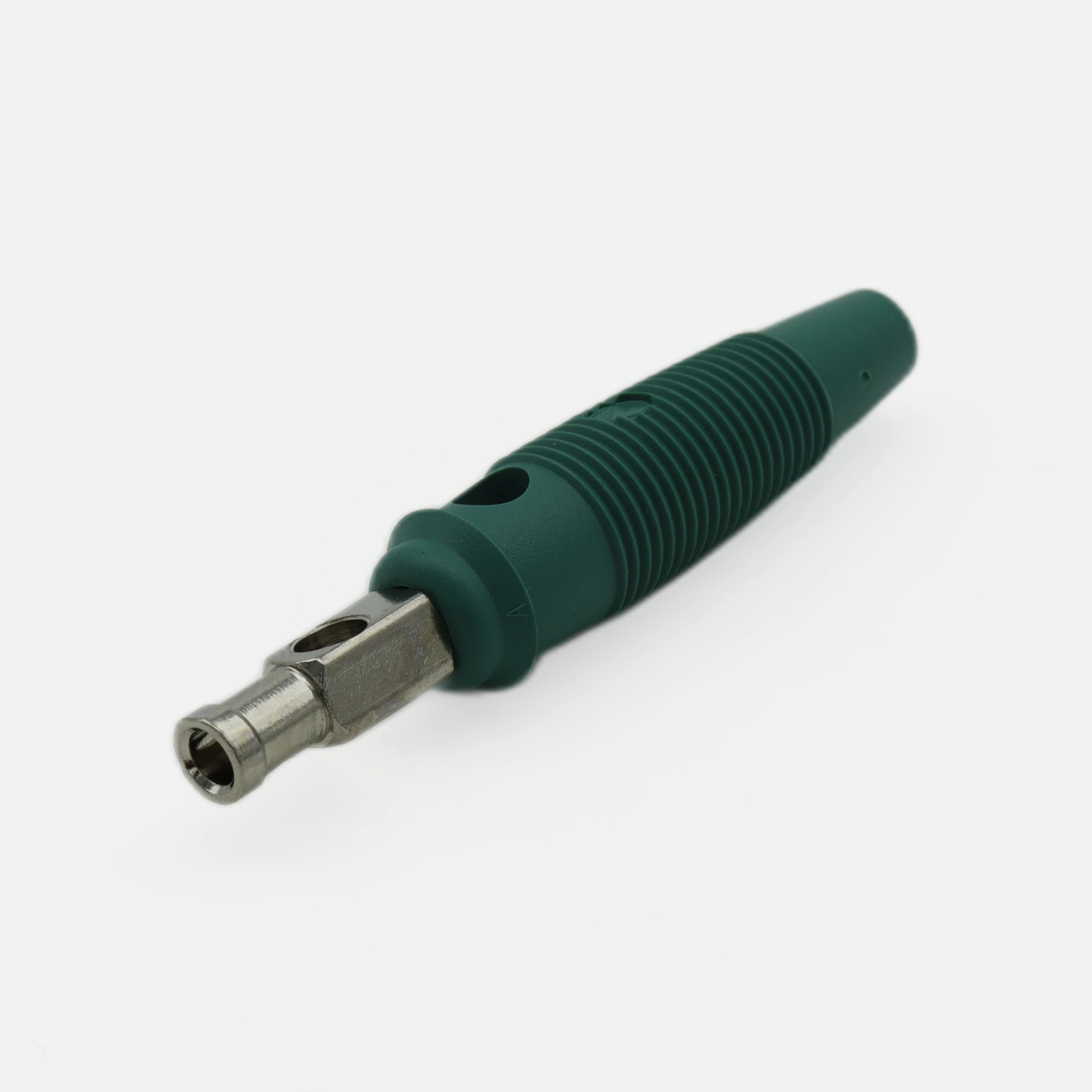

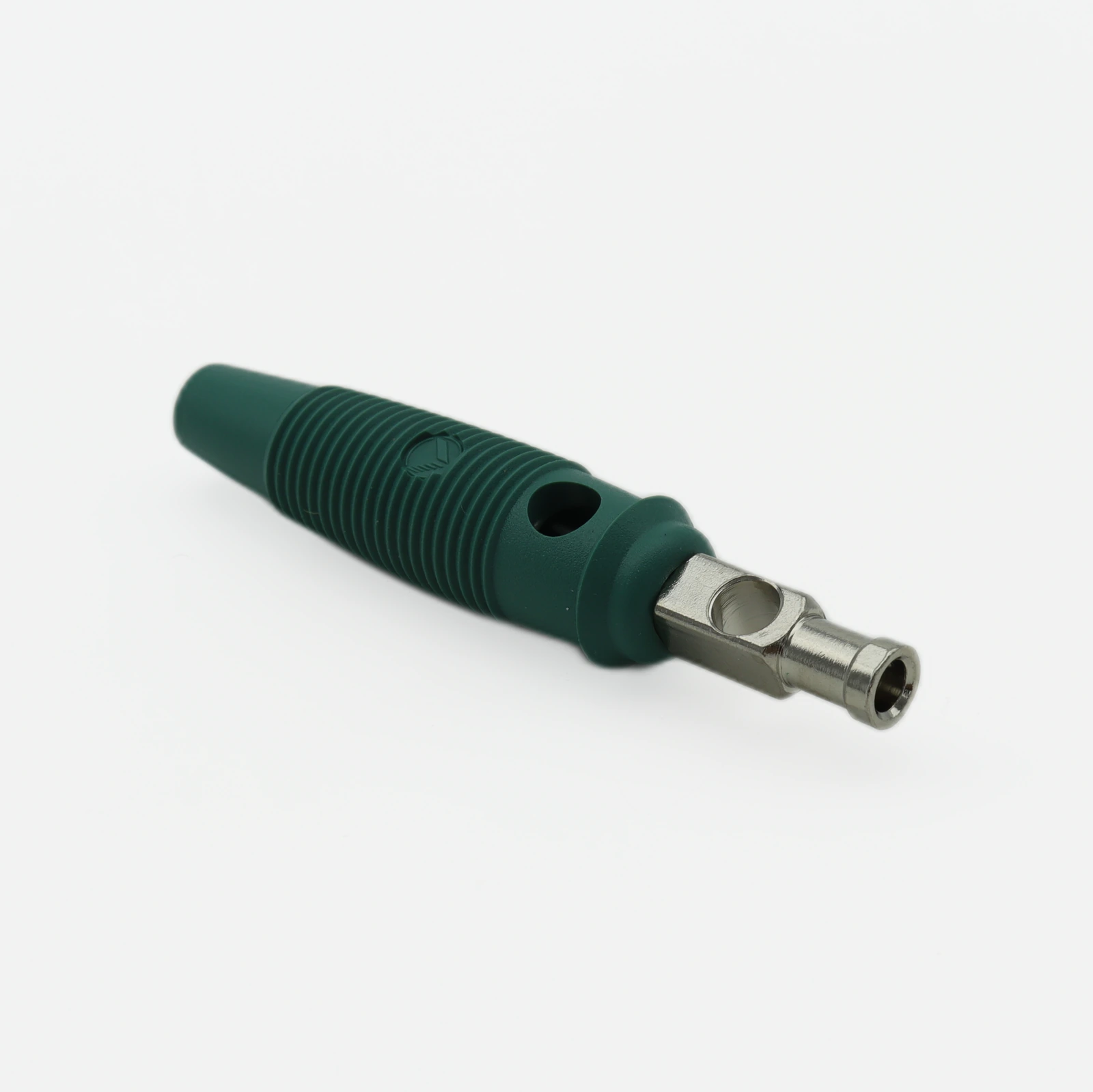

BUELA30KGN HIRSCHMANN TEST AND MEASUREMENT клеммный соединитель для точных измерений

Клеммный соединитель BUELA30KGN от HIRSCHMANN TEST AND MEASUREMENT, представленный в разделе разъёмов и соединителей, — это промышленное решение для тех случаев, когда требуется многократное подключение измерительных щупов без потери контактного сопротивления. В отличие от стандартных клеммников, эта модель рассчитана на токи до 30 А и обеспечивает стабильное давление в точке контакта даже при температурных расширениях. В лабораторных условиях, где точность измерений критична, такой соединитель исключает дрейф показаний из-за неплотного прилегания. Практика показывает: в системах с импульсными нагрузками дешёвые клеммники начинают искрить после 200–300 циклов коммутации, а здесь ресурс превышает 5000 циклов.

Ключевые параметры

Конструктивные особенности

Контактная группа выполнена из бериллиевой бронзы с никелевым покрытием толщиной 2 мкм — это не декоративная отделка, а защита от окисления при длительном хранении в неотапливаемом помещении. Винтовой зажим с пружинной шайбой компенсирует вибрации, что важно в стендах с электродвигателями или компрессорами. Корпус из полиамида 6.6 выдерживает кратковременные перегрузки до 180 °C без деформации — проверено на практике при пайке соседних компонентов на плате.

Изолятор имеет барьерную структуру: каждый контакт изолирован от соседнего перегородкой высотой 3 мм, что снижает риск пробоя при работе с высоковольтными цепями. В сравнении с китайскими аналогами, где перегородки часто отсутствуют или сделаны из хрупкого ABS, здесь можно смело подключать три фазы 380 В без опасений межфазного замыкания.

Монтаж: что не пишут в даташите

При установке на панель толщиной менее 1.5 мм используйте стопорную шайбу — вибрация от работающего оборудования со временем ослабляет гайку. В одном проекте с частотным преобразователем гайка открутилась за две недели эксплуатации, контакт пропал, и система защиты сработала по обрыву фазы. После установки шайбы проблема не повторялась в течение года.

Зачистку провода делайте на длину ровно 8 мм — если больше, оголённый участок выступает из корпуса и создаёт риск замыкания на соседний контакт. Если меньше — площадь контакта уменьшается, и при токах свыше 20 А начинается локальный нагрев. Момент затяжки винта — 0.8 Н·м, при превышении резьба срывается, а полиамид трескается. Проверено на трёх испорченных соединителях в процессе обучения нового сотрудника.

Сравнение с аналогами

По токовой нагрузке ближайший конкурент — Phoenix Contact UK 5, но его контактная группа из латуни окисляется быстрее в условиях повышенной влажности. Wago 264-124 удобен пружинным зажимом, но максимальный ток ограничен 24 А, и при длительной работе на пределе пружина теряет упругость. Китайский Degson DG129 дешевле в три раза, но после 800 циклов коммутации контактное сопротивление возрастает с 0.5 мОм до 3 мОм — для силовых цепей некритично, а вот в измерительных трактах это уже погрешность.

Где применяется

В испытательных стендах для проверки автоматических выключателей эта модель используется для подключения нагрузочных резисторов — коммутация происходит до 50 раз в смену, и за год эксплуатации контактное сопротивление остаётся в пределах нормы. В лабораториях калибровки приборов соединитель устанавливается на переднюю панель для быстрой замены эталонных шунтов: один оборот отвёртки — и можно менять резистор без пайки.

В системах управления электроприводом клеммник применяется для подключения датчиков тока на шинах постоянного тока до 48 В. Небольшое переходное сопротивление (менее 1 мОм) не вносит искажений в сигнал, что важно при точности измерений 0.1%. В DIY-проектах — это надёжное решение для зарядных станций электровелосипедов, где требуется частое подключение аккумуляторов разных конфигураций.

Приобрести клеммный соединитель BUELA30KGN производства HIRSCHMANN TEST AND MEASUREMENT можно в разделе разъёмов и соединителей каталога Эиком. Доставка по всей России, техническая поддержка поможет подобрать аналоги и аксессуары для монтажа.
