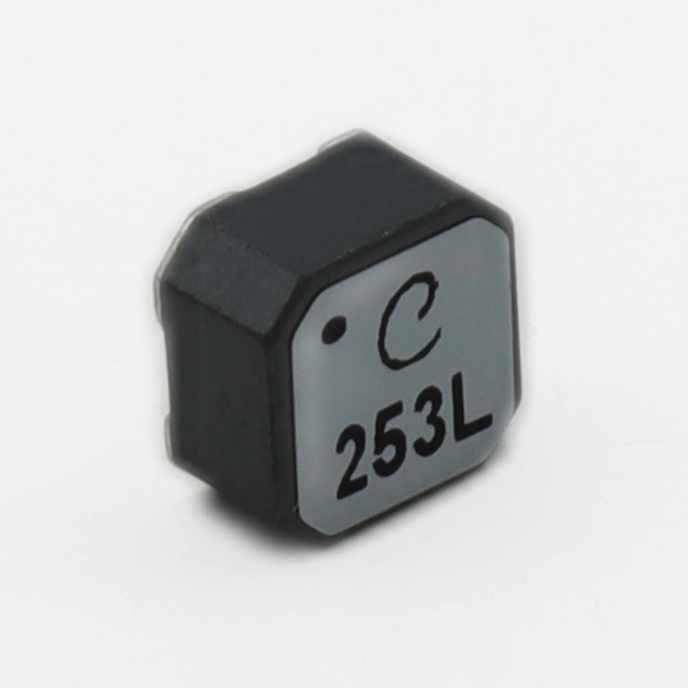

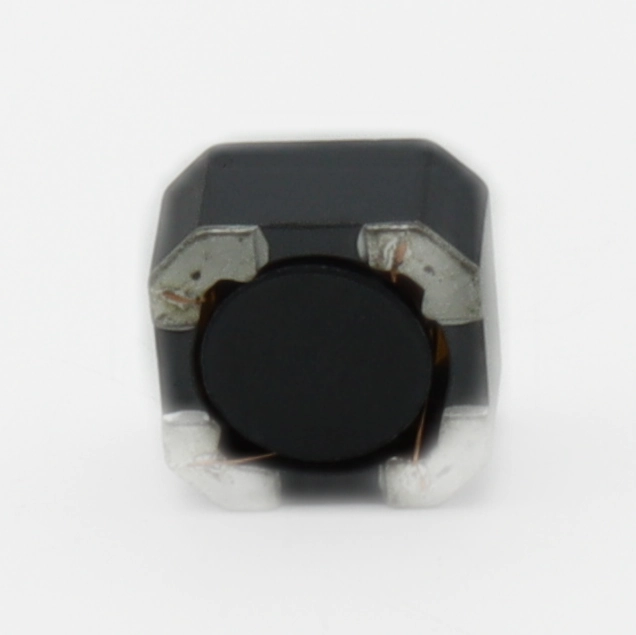

Детальный обзор индуктивности LPR6235-253LMRB от Coilcraft

LPR6235-253LMRB — это высокоэффективный экранированный связанный индуктор (сдвоенная катушка индуктивности) производства американской компании Coilcraft. Этот миниатюрный SMD-компонент часто применяется как маломощный импульсный или обратноходовой (Flyback) трансформатор. Индуктор представлен в разделе Индукторы, Катушки, Дроссели.

Ключевые характеристики:

• Номинальная индуктивность: 25 мкГн (±20%).
• Номинальный ток: около 1.3 А.
• Сопротивление постоянному току (DCR): 13.7 Ом.
• Коэффициент связи (k): 0.95 (обеспечивает высокую энергоэффективность).
• Габариты: компактный квадратный корпус размером 6 × 6 мм и высотой всего 3.5 мм.
• Материал сердечника: феррит.

Где и зачем он используется

• Менеджеры питания и преобразователи: компонент официально рекомендован компанией Linear Technology (Analog Devices) для микросхем LTC3108 и LTC3109. Это специализированные ультранизковольтные преобразователи энергии (Energy Harvesting).
• Альтернативные источники: схемы, собирающие энергию из внешней среды (термоэлектрические генераторы, солнечные элементы малой мощности).
• Преобразователи напряжения: повышающие (Step-up) и резонансные импульсные цепи.

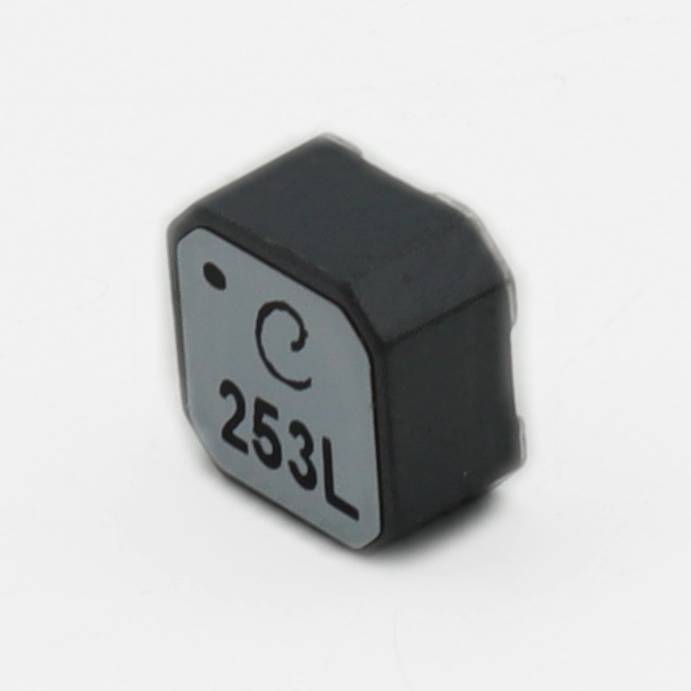

Расшифровка маркировки

• LPR: серия миниатюрных трансформаторов/индукторов Coilcraft.
• 6235: физический размер корпуса (6.2 × 6.2 × 3.5 мм).
• 253: значение индуктивности. Первые две цифры — номинал, третья — количество нулей в пикогенри (25 × 10³ пГн = 25 мкГн).
• L: тип обмотки / соотношение витков (в данном случае 1:1 или базовое исполнение).
• MRB: тип упаковки и экологический стандарт (матовое олово поверх никеля/серебра, подходит для бессвинцовой пайки, поставляется в ленте на катушке).

Сравнение с альтернативными решениями

Для выбора замены Coilcraft LPR6235-253LMRB (особенно в схемах сбора энергии на LTC3108 / LTC3109) критически важны три параметра: коэффициент трансформации (1:100), низкое сопротивление постоянному току (DCR) и высокий коэффициент связи (k ~ 0.95).Ниже приведено сравнение оригинального компонента с его прямыми и функциональными альтернативами.
