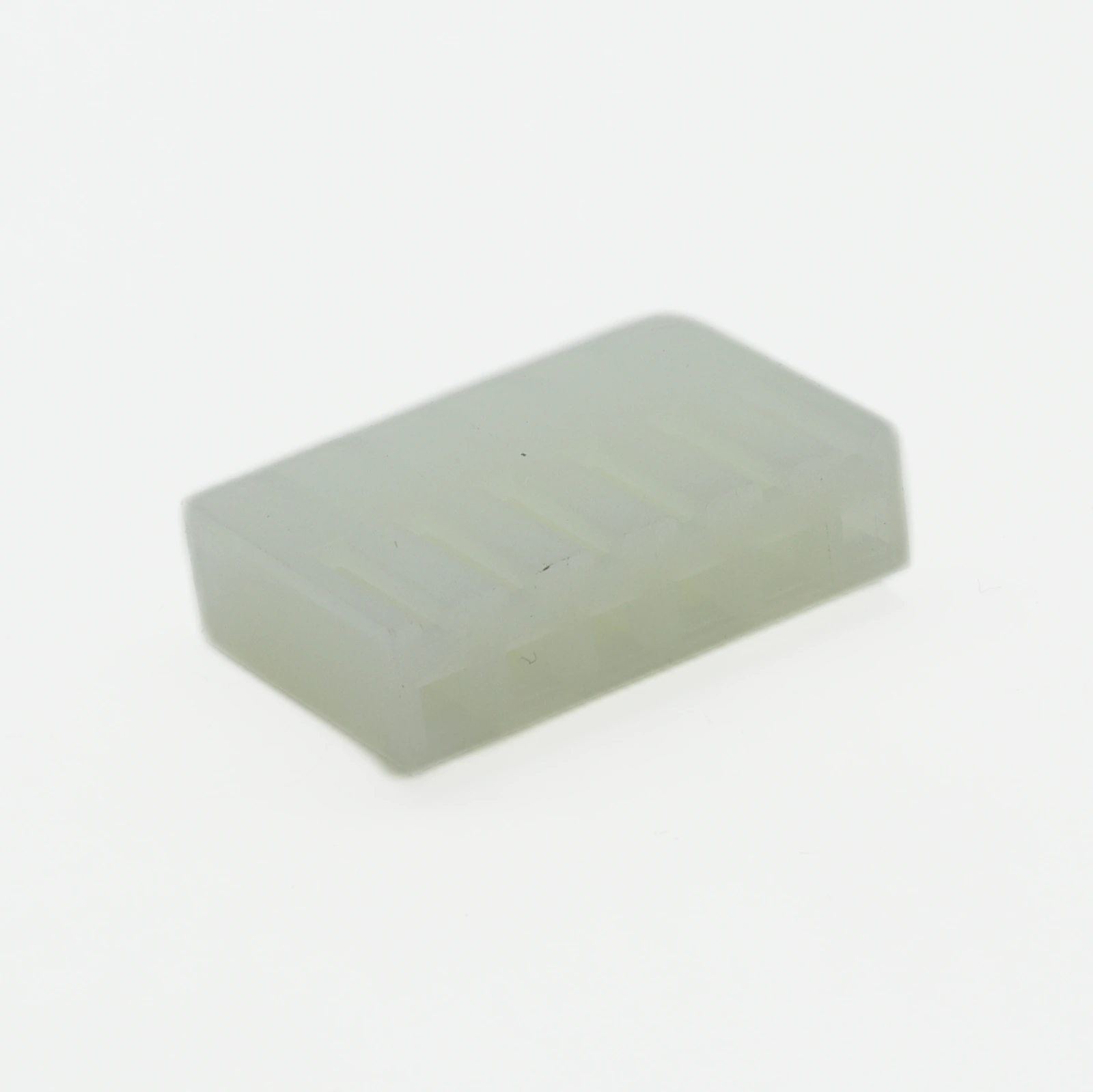

Детальный обзор корпуса разъема 09-50-3061: особенности обжима и совместимость с клеммами

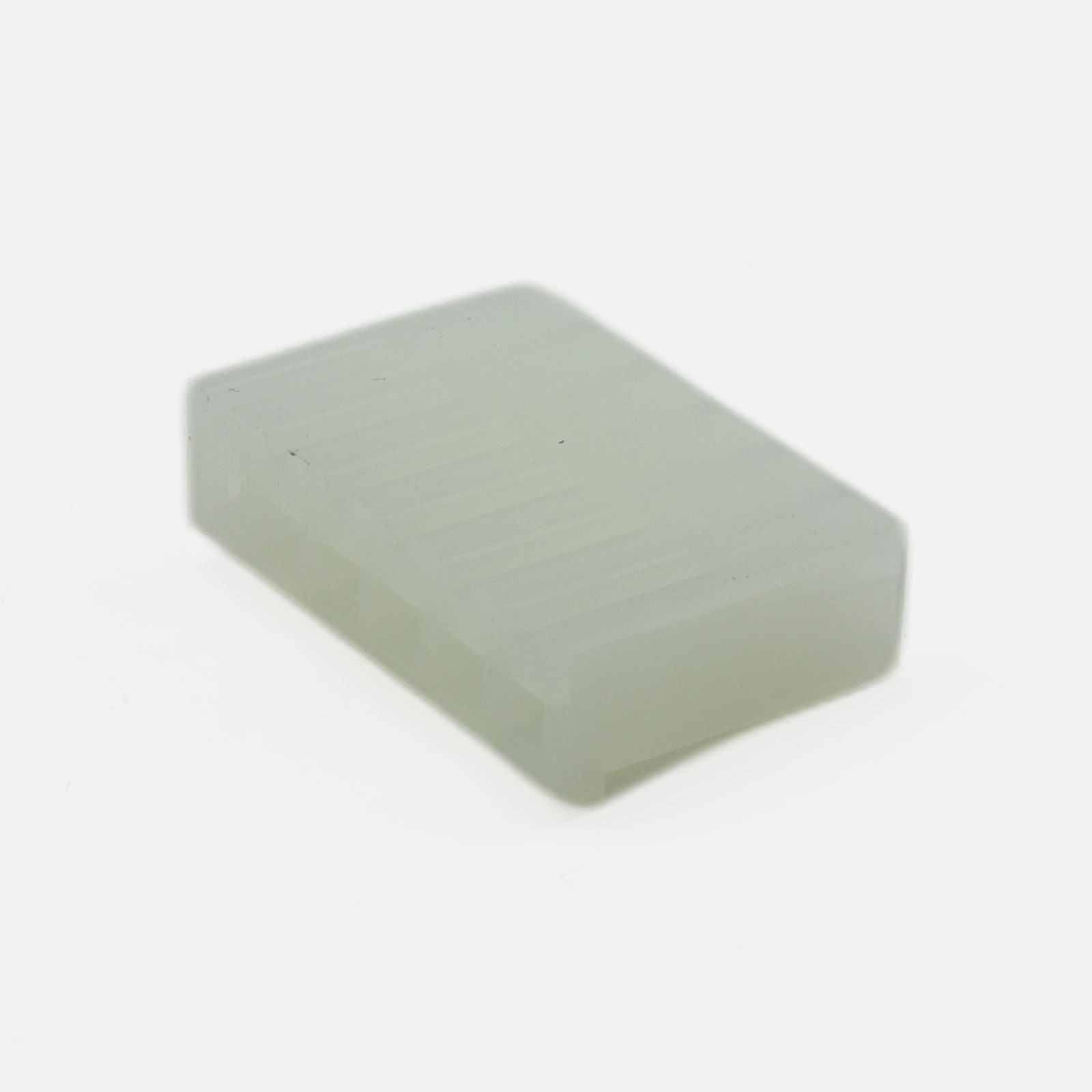

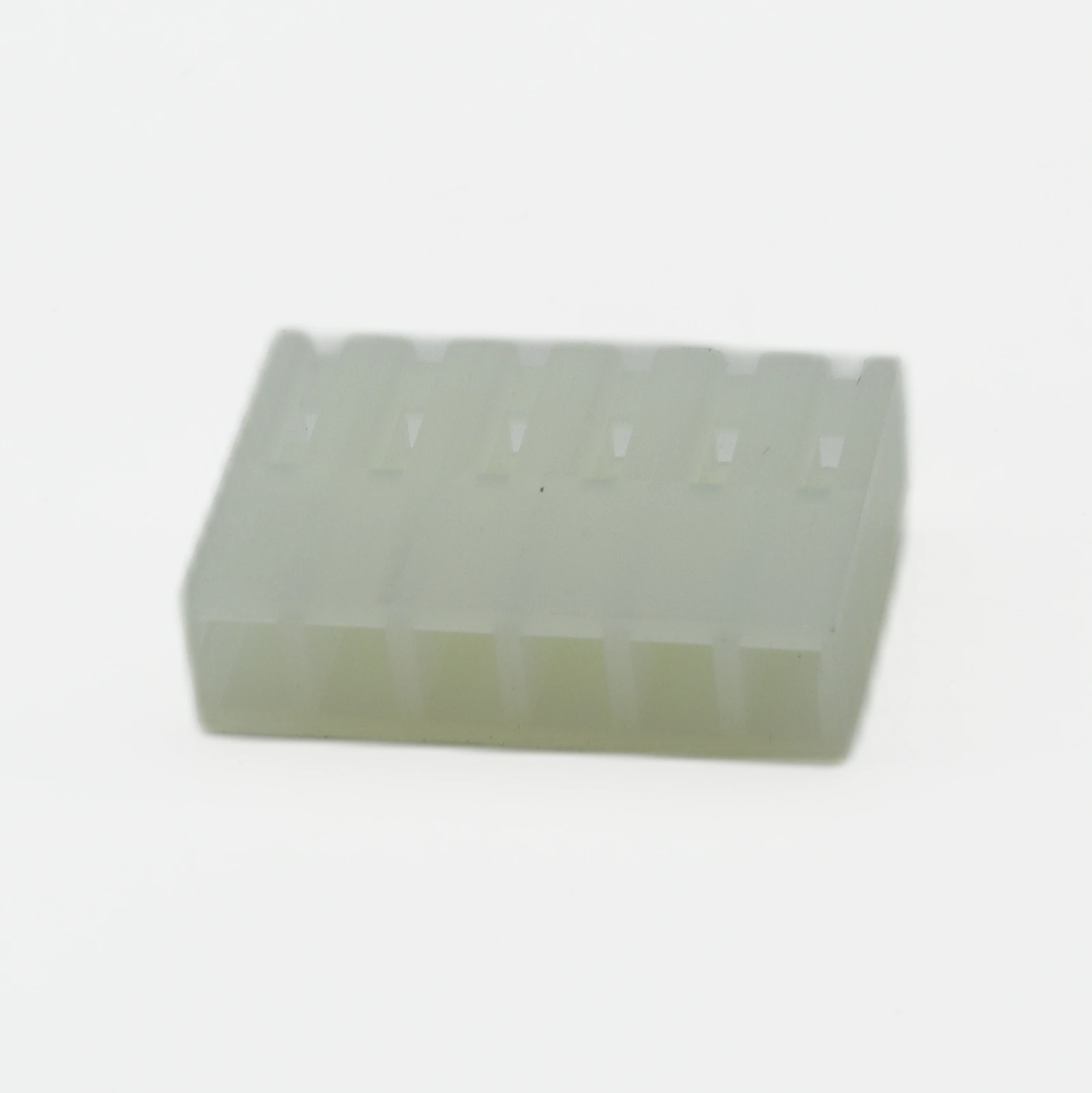

Как обеспечить стабильное соединение «провод-плата» при ограниченных габаритах и высокой плотности монтажа? Корпус разъема серии KK 09-50-3061 от Molex решает эту задачу за счёт точного шага 3,96 мм и проверенной механики фиксации. Эта модель — гнездо на 6 выводов, совместимое с обжимными клеммами серий 2478 и 2578, представлена в разделе разъемы и востребована в промышленной автоматике и бытовой электронике.

Важно для применения

• Тип: гнездовой корпус (receptacle housing)
• Серия: KK 3.96 мм
• Количество выводов: 6
• Совместимые клеммы: 2478, 2578
• Материал корпуса: нейлон 6/6, UL94 V-0
• Диапазон сечений: 18–22 AWG

Содержание

• Почему шаг 3,96 мм остаётся стандартом?
• Инструмент и нюансы обжима
• Совместимость и аналоги
• Примеры практического применения

Почему шаг 3,96 мм остаётся стандартом?

С технической точки зрения шаг 3,96 мм (0.156") — это компромисс между компактностью и токовой нагрузкой. Данный корпус допускает ток до 7 А на контакт при использовании стандартных клемм, что покрывает большинство сигнальных и слаботочных силовых цепей. Полиамидный корпус выдерживает пайку волной при 260 °C в течение 5 секунд без деформации, что критично при автоматизированном монтаже.

Для инженера, проектирующего блоки управления, важно: посадочное место на плате стандартное, и при необходимости перехода с 4-контактной версии на 6-контактную не требуется менять footprint — достаточно расширить трассировку на 7,92 мм.

Инструмент и нюансы обжима

Практический аспект, который стоит учесть: при работе с клеммами серии 2578 (с фиксатором-защёлкой) обжимной инструмент должен обеспечивать усилие не менее 12 Н для корректной фиксации «язычка» внутри корпуса. На практике это означает, что дешёвые ручные кримперы без калибровки часто дают недожим — контакт входит в гнездо, но не защёлкивается, и при вибрации может выпасть.

Обратите внимание: для сечения 18 AWG (0,82 мм²) используйте матрицу Molex 63811-1000 или аналогичный прецизионный кримпер с профилем под серию 2478. Изоляция провода должна заходить в зону обжима изоляционной части клеммы на 1–1,5 мм — это обеспечивает механическую разгрузку и предотвращает обрыв жилы в точке перехода.

Важный нюанс: если провод многожильный и не облужен, перед обжимом не скручивайте жилы пальцами — используйте пинцет. Скрутка увеличивает диаметр пучка, и клемма может не войти в гнездо корпуса до конца, что приведёт к неполной фиксации.

Совместимость и аналоги

При выборе между 09-50-3061 и 172161-6 учитывайте совместимость клемм: первый работает с сериями 2478/2578, второй — с серией 61117 от TE. Если на производстве уже настроен обжимной инструмент под Molex, переход на TE потребует замены матриц.

Примеры практического применения

09-50-3061 находит применение в следующих устройствах и системах:

• Программируемые логические контроллеры (ПЛК): подключение дискретных входов/выходов к модулям расширения — шаг 3,96 мм позволяет работать с силовыми цепями 24 В без риска пробоя между соседними контактами.
• Блоки питания промышленного оборудования: съёмное подключение вторичных цепей к плате управления, что упрощает диагностику и замену модуля без демонтажа всей проводки.
• Бытовые кондиционеры и тепловые насосы: соединение внутреннего и внешнего блоков через сигнальную шину — нейлоновый корпус устойчив к конденсату и перепадам температур от −20 до +85 °C.

Ключевой вывод: Корпус 09-50-3061 — это проверенное решение для разъёмных соединений «провод-плата» с током до 7 А, где важна надёжная фиксация клеммы и устойчивость к вибрации.

Нужен этот компонент? Проверьте наличие 09-50-3061 на складе Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Molex.
