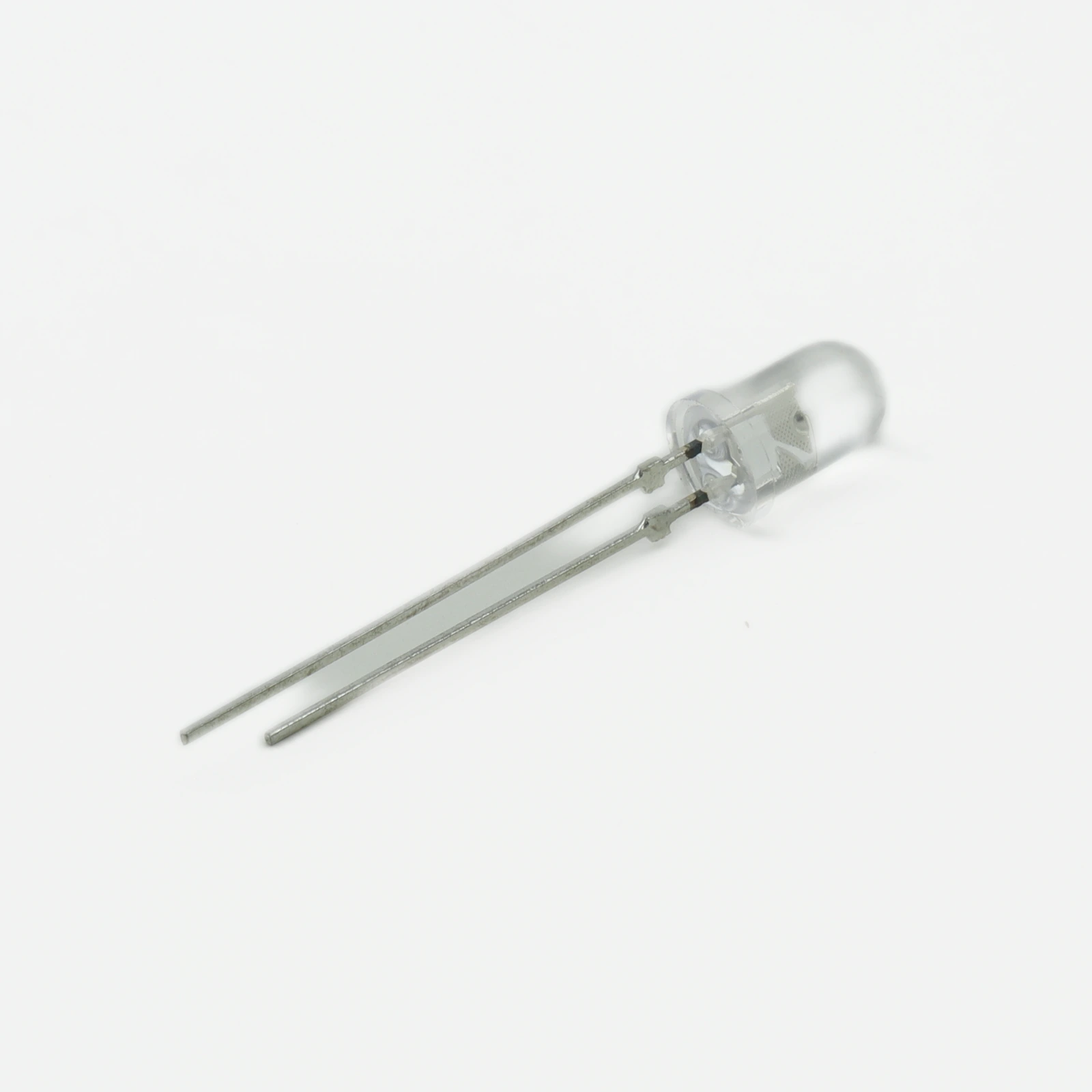

Детальный обзор круглого 5-мм красного светодиода C503B-RCS-CW0Z0AA1 — нюансы монтажа в корпусное отверстие

Как обеспечить равномерную индикацию состояния системы, если панель расположена под углом, а пространство за ней ограничено? Модель C503B-RCS-CW0Z0AA1 от бренда CREE LED — круглый 5-мм красный светодиод с прозрачной линзой и выводным монтажом — решает эту задачу за счёт узкого угла излучения и оптимизированного корпуса. Компонент относится к разделу LED - Индикаторные светодиоды дискретные и предназначен для панельной индикации в промышленных и бытовых устройствах.

Ключевые параметры для проектировщика

Важно для применения: C503B-RCS-CW0Z0AA1 имеет диаметр корпуса 5 мм, прозрачную круглую линзу и выводы для сквозного монтажа (T/H). Доминирующая длина волны — 624 нм, сила свечения — до 11 200 мкд при токе 20 мА. Рассеиваемая мощность — 75 мВт, рабочая температура от −40 до +85 °C — подходит для приборов с повышенными требованиями к надёжности.

Содержание

• Особенности монтажа в корпусное отверстие
• Практические нюансы, которых нет в даташите
• Сравнение с альтернативами
• Типовые области применения

Особенности монтажа в корпусное отверстие

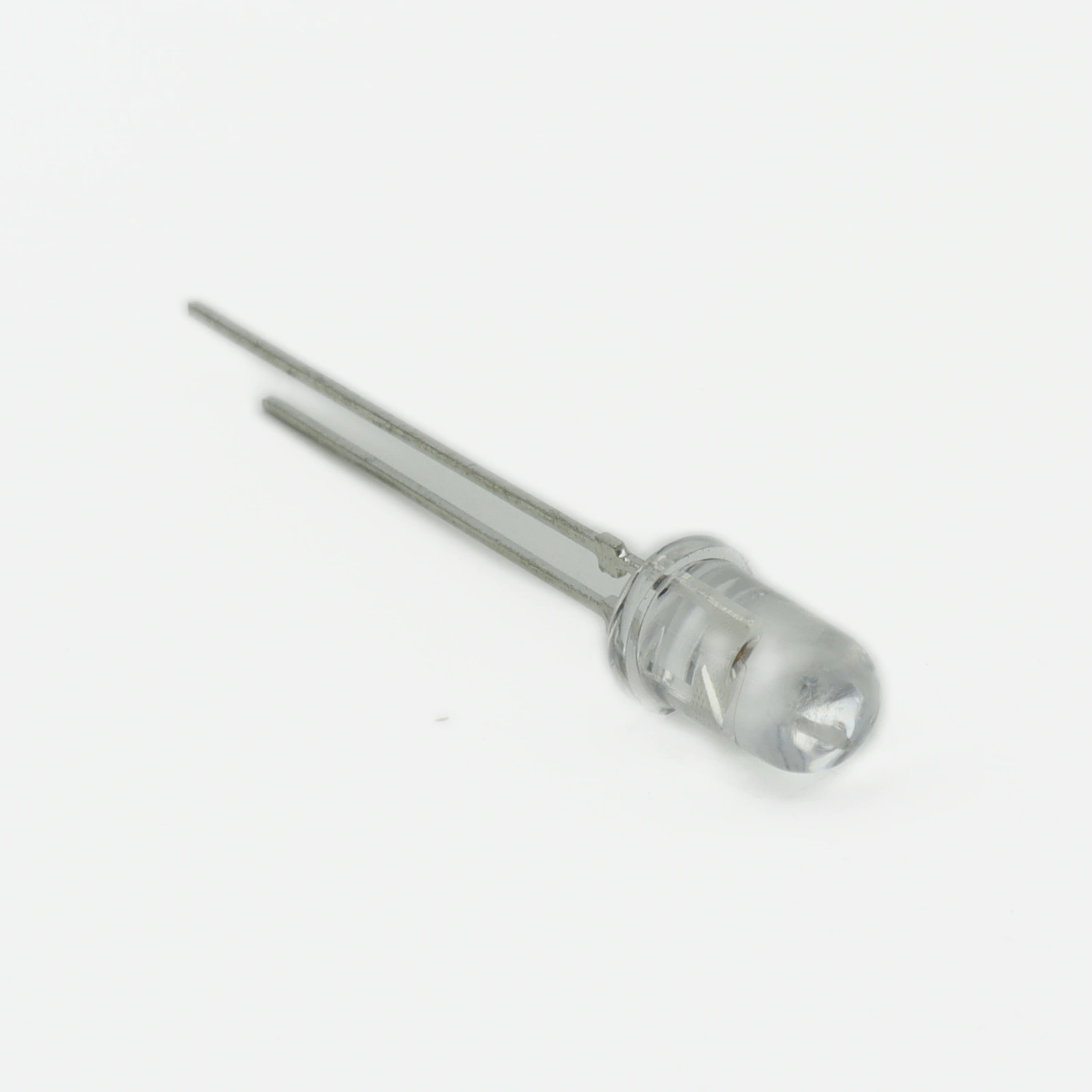

Корпус этого светодиода выполнен в форм-факторе 5-мм круглого цилиндра с плоским срезом на катоде. Плоский срез — не просто маркировка полярности: он также служит ориентиром при установке в прямоугольное посадочное место на панели, что исключает проворот светодиода под углом. Длина выводов — 25,4 мм, что позволяет подгибать их под нужную глубину корпуса без дополнительного наращивания.

При ручной пайке рекомендуется температура жала не выше 260 °C и время контакта не более 3 секунд на каждый вывод. Превышение этих лимитов приводит к отслоению линзового компаунда — дефекту, который проявляется не сразу, а спустя несколько сотен часов работы.

Практические нюансы, которых нет в даташите

На практике инженеры сталкиваются с тем, что прозрачная линза (clear) визуально «прячет» кристалл: при внешнем осмотре смонтированной платы почти невозможно определить, включён ли светодиод, пока не подашь питание. Если на производстве требуется визуальный контроль сборки, рекомендуем заранее маркировать позицию на плате шелкографией или использовать трафарет с вырезом под линзу. Это сокращает время ОТК на 15–20 % при серийной сборке.

Ещё один нюанс: при установке в световод или матовый рассеиватель прозрачная линза даёт более «жёсткое» световое пятно по сравнению с диффузной. Если нужен мягкий равномерный засвет — подберите рассеиватель с коэффициентом пропускания не ниже 70 %, иначе потери яркости составят до 40 %.

Сравнение с альтернативами

Обратите внимание: Lite-On LTL-4231R3E имеет диффузную линзу и вдвое меньшую силу свечения — это критично при использовании в уличных панелях на прямом солнце. Nichia NSLR530AS ярче, но поставляется в упаковке по 500 шт., что неудобно для мелкосерийного производства.

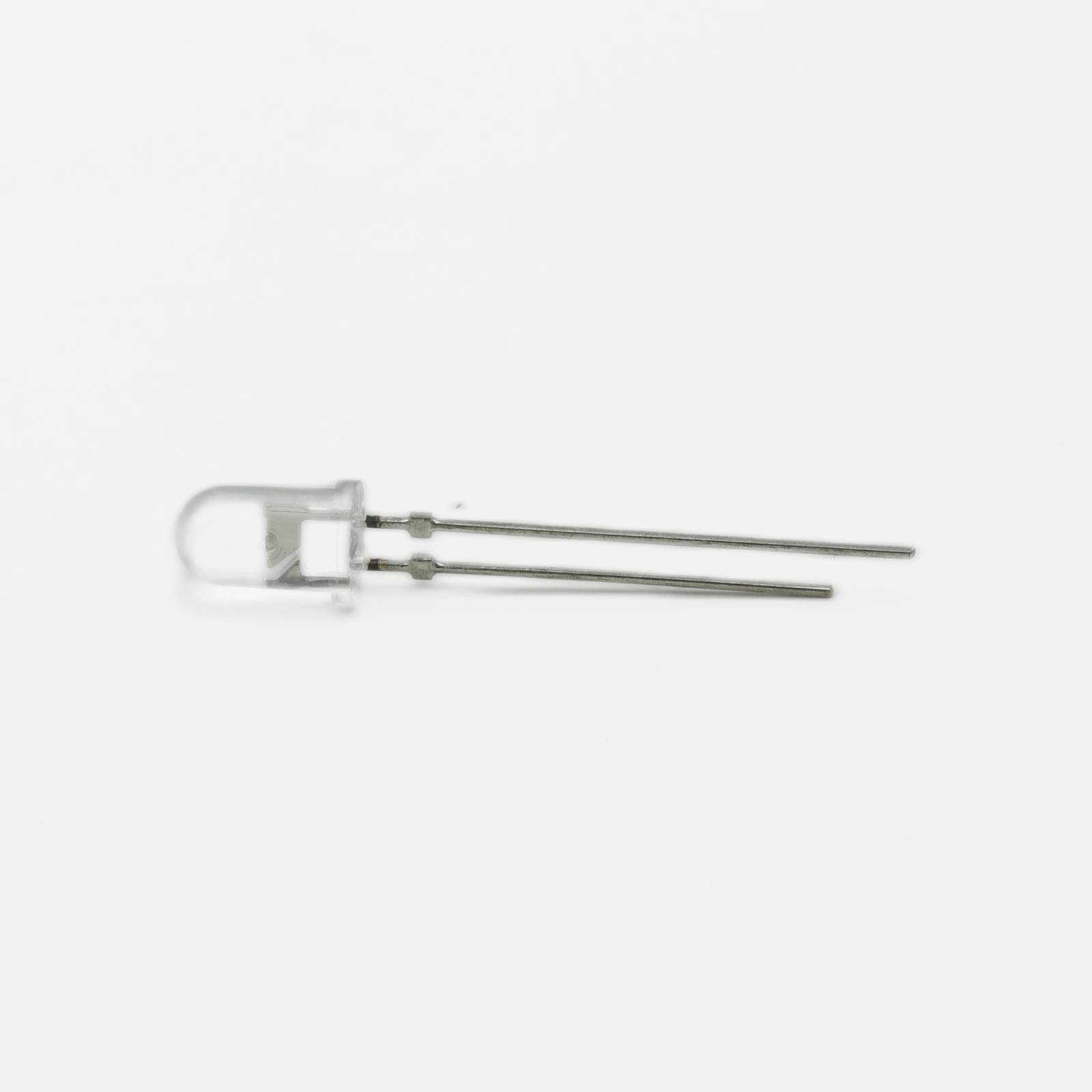

Типовые области применения

C503B-RCS-CW0Z0AA1 находит применение в следующих устройствах и системах:

• Промышленные панели оператора: узкий угол излучения 15° обеспечивает чёткую индикацию статуса даже при ярком внешнем освещении цеха.
• Автомобильные приборные панели: рабочий диапазон до +85 °C позволяет размещать светодиод в зонах вблизи отопителя салона без риска деградации кристалла.
• Бытовая техника с LED-индикацией: прозрачная линза и компактный корпус вписываются в дизайн-концепции с минималистичными световыми метками на передней панели.

Компонент C503B-RCS-CW0Z0AA1 от CREE LED можно приобрести с бесплатной доставкой через Эиком.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте CREE LED.
