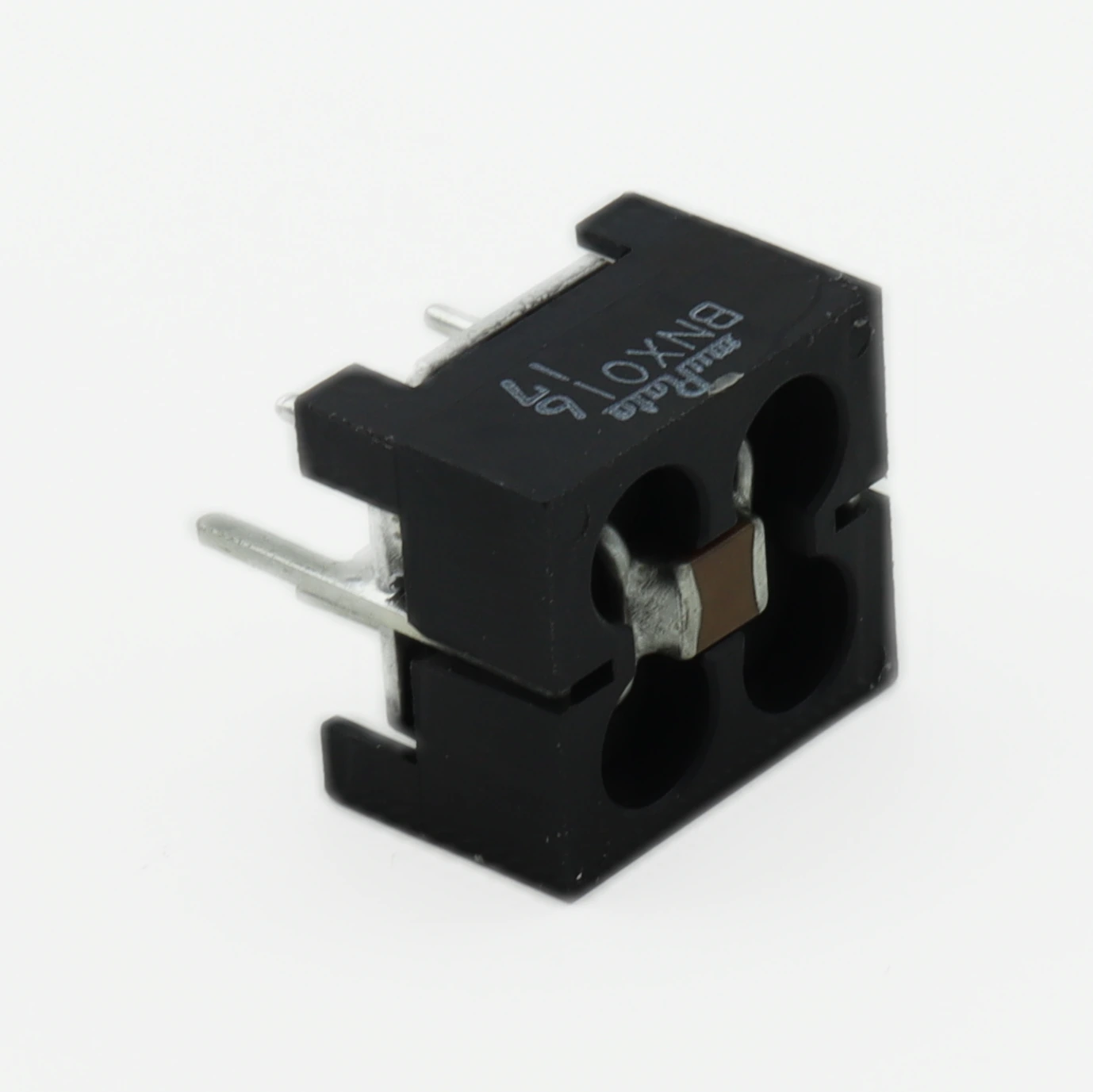

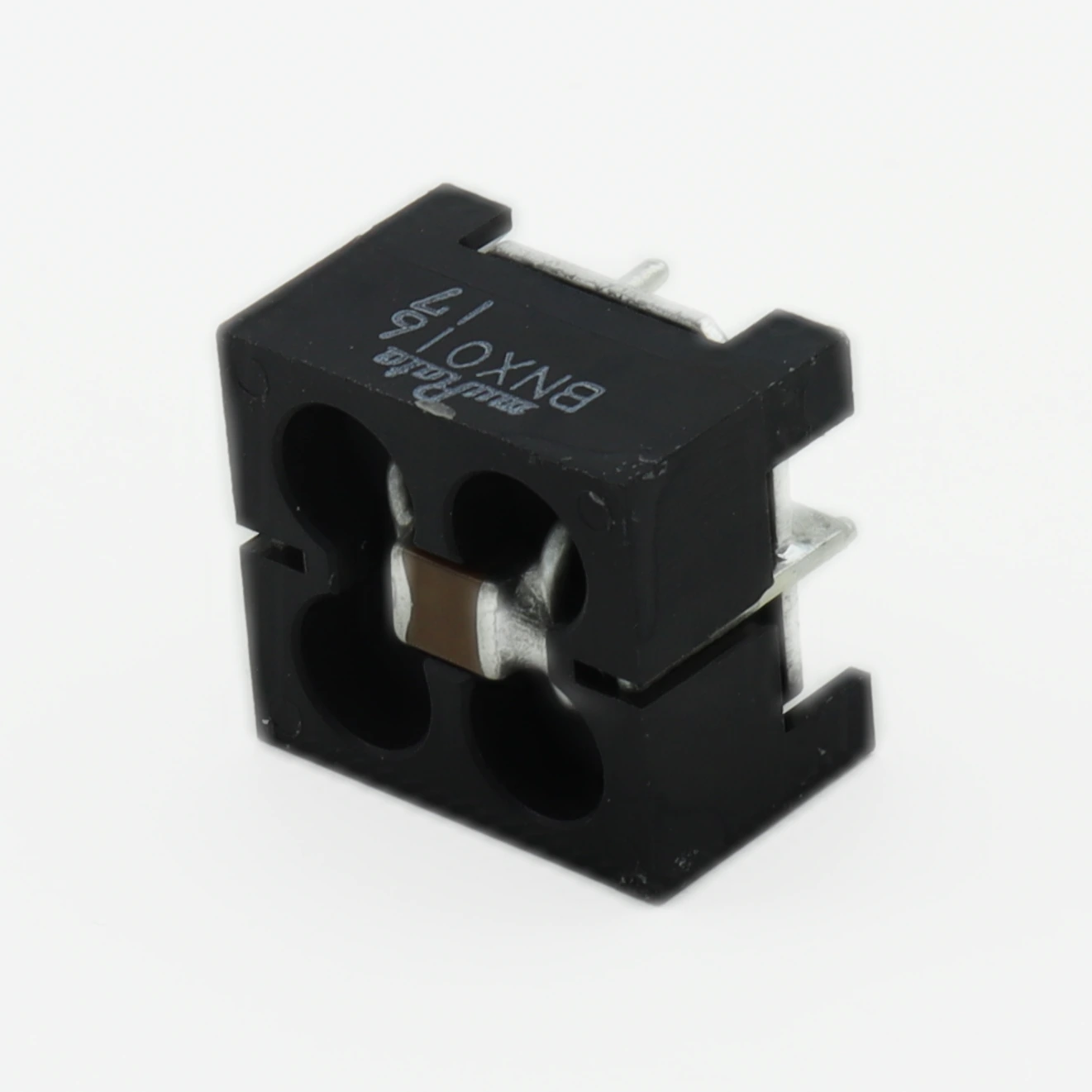

Как эффективно подавить синфазные электромагнитные помехи в цепях питания промышленной электроники? BNX016-01 от MURATA — это LC-фильтр подавления синфазных помех, предназначенный для установки в разрыв линий питания методом сквозного монтажа. Данный компонент представлен в разделе Фильтры ЭМП и решает задачу снижения кондуктивных помех без усложнения схемы.

Ключевые параметры для проектировщика

• Тип фильтра: LC, подавление синфазных помех
• Метод монтажа: THT (сквозной, through-hole)
• Номинальное напряжение: до 250 В DC
• Номинальный ток: до 8 А
• Диапазон рабочих температур: −40…+100 °C
• Корпус: модульный, вертикальная установка

Содержание

• Какие нюансы возникают при монтаже на плату?
• Насколько фильтр устойчив к внешним воздействиям?
• Чем можно заменить BNX016-01?
• В каких устройствах используется?

Какие нюансы возникают при монтаже на плату?

С технической точки зрения, монтаж данного компонента требует учёта механических нагрузок. Корпус фильтра имеет значительную массу по сравнению с обычными пассивными элементами, поэтому при вибрационной нагрузке возрастает риск отрыва контактных выводов от контактных площадок. На практике рекомендуется дополнительно зафиксировать корпус термоклеем или силиконовым герметиком, если устройство эксплуатируется в условиях тряски — например, в автомобильной электронике или на подвижном промышленном оборудовании.

Важный нюанс: выводы BNX016-01 имеют шаг, кратный стандартной растровой сетке, однако при проектировании посадочного места необходимо предусмотреть увеличенные контактные площадки — минимум 1,5× диаметра вывода. Это обеспечит надёжную пайку и снизит термические напряжения при волновой пайке.

Насколько фильтр устойчив к внешним воздействиям?

Если рассматривать применение в реальных условиях, данный LC-фильтр демонстрирует стабильные характеристики в диапазоне температур от −40 до +100 °C. Это позволяет использовать его как в неотапливаемых шкафах автоматики, так и вблизи силовых ключей, где локальный нагрев может превышать стандартные 70 °C. Индуктивная часть фильтра выполнена на ферритовом сердечнике, который сохраняет высокую проницаемость вплоть до частот порядка 100 МГц, обеспечивая затухание синфазных помех до 30–40 дБ в рабочем диапазоне.

Для инженера, проектирующего блок питания, важно учитывать, что ёмкостная составляющая фильтра работает на землю. Это означает, что печатная плата должна иметь качественную заземляющую плоскость непосредственно под посадочным местом компонента. Отсутствие «земли» под фильтром снижает его эффективность на частотах выше 10 МГц на 5–10 дБ.

Чем можно заменить BNX016-01?

При выборе между BNX016-01 и BNX025-01 учитывайте номинальный ток: первый лучше для цепей до 8 А с компактными требованиями к плате, второй — для нагрузок до 10 А, где запас по току критичен. Аналог от TDK подходит только для слаботочных SMD-решений и не является полноценной заменой по току и напряжению.

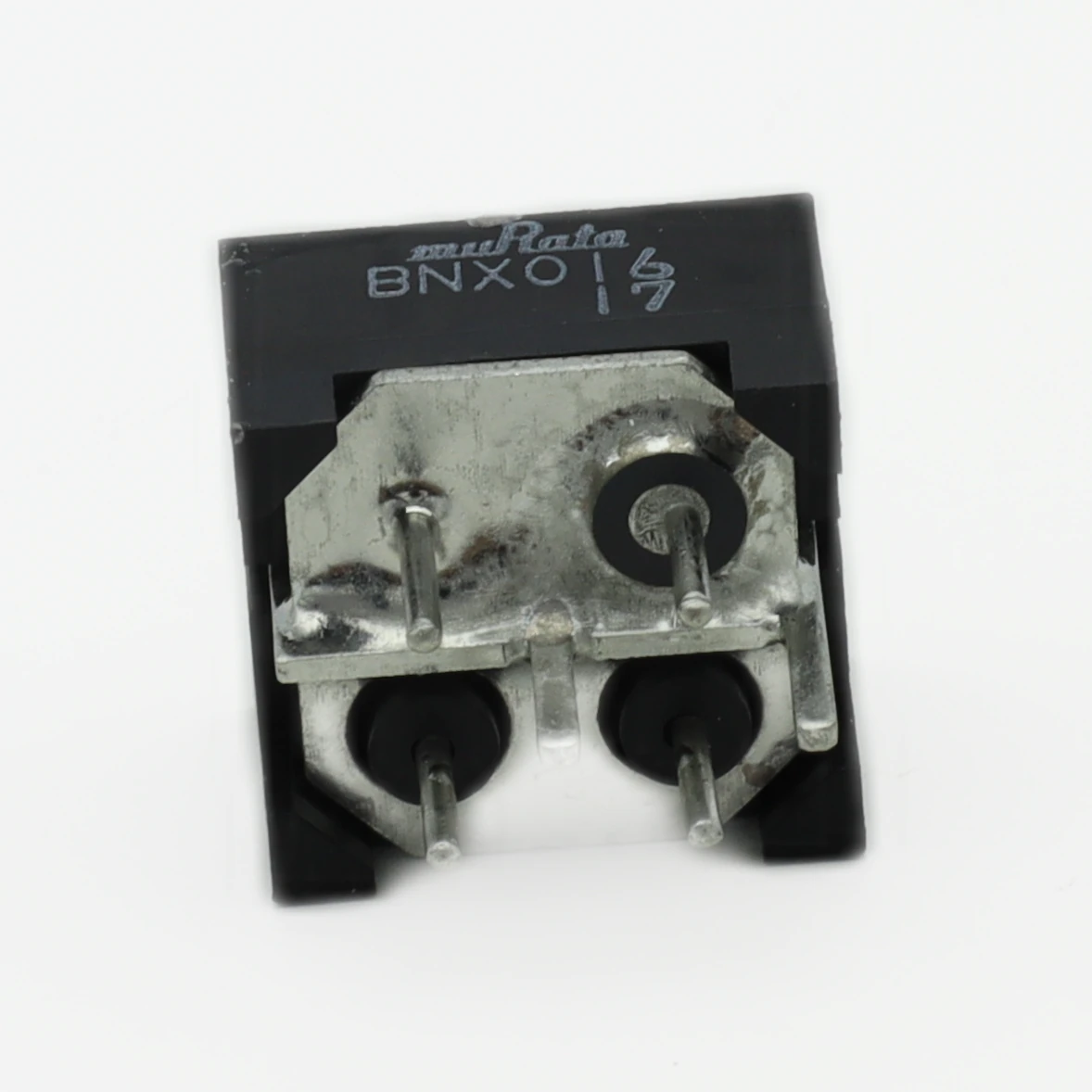

В каких устройствах используется

BNX016-01 находит применение в следующих устройствах и системах:

• Промышленные блоки питания: фильтр подавляет синфазные помехи на входе AC/DC-преобразователей, обеспечивая соответствие нормам ЭМС (CISPR 11, EN 55032).
• Частотные преобразователи: снижает уровень кондуктивных помех, генерируемых силовыми IGBT-ключами, защищая чувствительную аналоговую часть схемы управления.
• Медицинские источники питания: обеспечивает требуемый уровень подавления помех в устройствах класса BF и CF, где электромагнитная совместимость критична для безопасности пациента.

Ключевой вывод: BNX016-01 от MURATA — компактное и надёжное решение для подавления синфазных помех в силовых цепях до 8 А, сочетающее высокий импеданс на частотах до 100 МГц с удобством сквозного монтажа.

MURATA BNX016-01 доступен к отгрузке — оформите заказ на сайте.

Для критичных применений рекомендуем проверять актуальные параметры компонента в даташите на сайте производителя.
