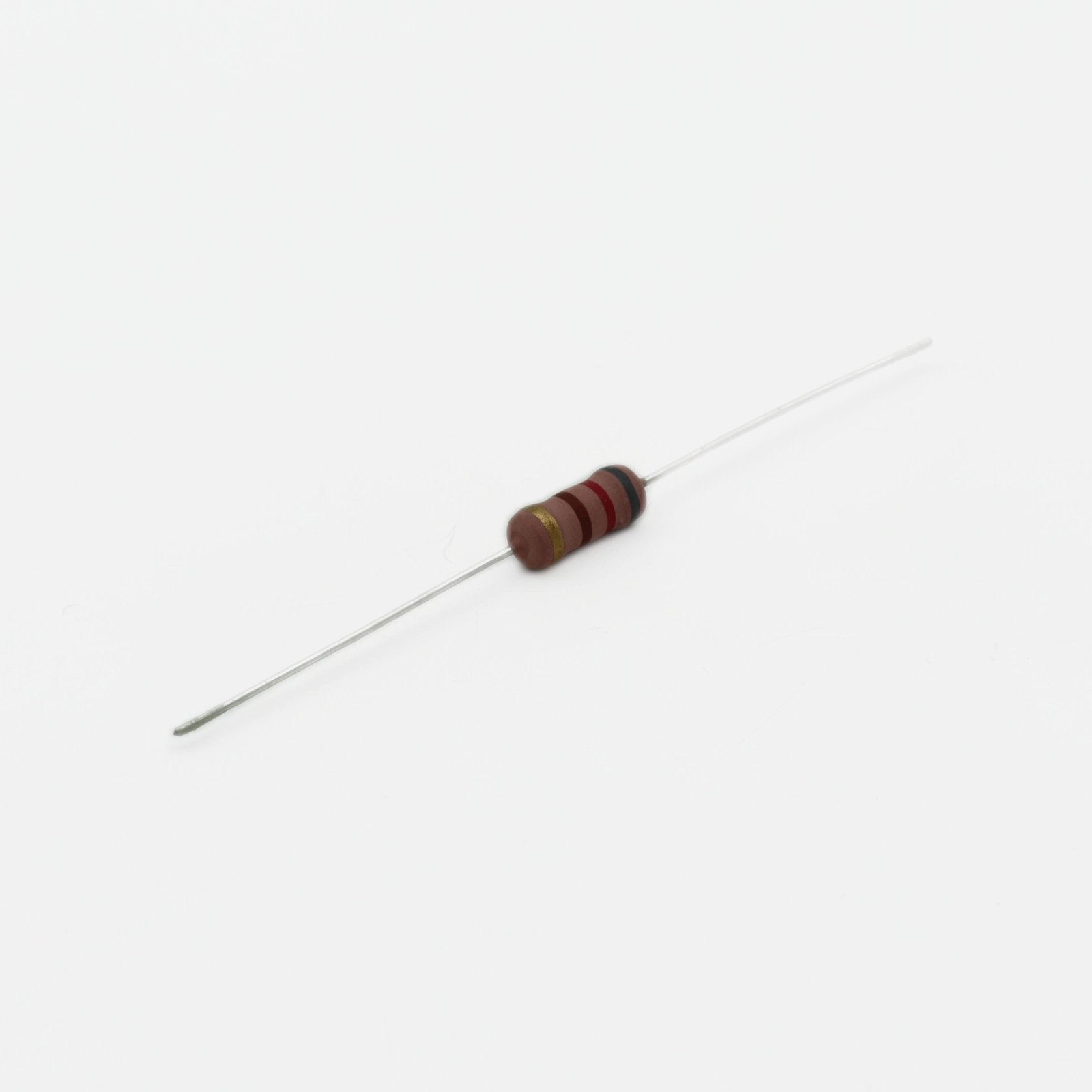

Детальный обзор металлопленочного резистора FMP200JR-52-820R, подбор замены для 2-ваттных цепей

Что делать, когда в цепи нужно обеспечить стабильное сопротивление 820 Ом при рассеиваемой мощности до 2 Вт и ограниченном пространстве на плате? Металлопленочный резистор FMP200JR-52-820R от Yageo решает эту задачу за счёт огнестойкого корпуса и стабильного ТКС. Данная модель относится к категории Резисторы для сквозного монтажа и востребована в схемах, где критична долговременная стабильность номинала при повышенных температурах.

Кратко о главном

• Сопротивление: 820 Ом
• Мощность: 2 Вт
• Допуск: ±5%
• ТКС: ±100 ppm/°C
• Корпус: осевой (axial)
• Тип: металлопленочный, огнестойкий

Содержание

• Почему номинал 820 Ом востребован в силовых цепях
• Нюансы монтажа и теплоотвода
• Подбор замены и кросс-референс
• Где применяется данный компонент

Почему номинал 820 Ом востребован в силовых цепях

С технической точки зрения, 820 Ом — один из стандартных номиналов ряда E24, который часто используется в делителях напряжения, цепях обратной связи импульсных преобразователей и токоограничительных каскадах. При мощности 2 Вт этот элемент способен выдерживать ток до ~49 мА без деградации характеристик. Металлопленочная технология обеспечивает низкий уровень собственных шумов по сравнению с углеродистыми аналогами, что критично в измерительных и прецизионных цепях.

Для инженера, проектирующего блоки питания, важно учитывать, что ТКС ±100 ppm/°C гарантирует отклонение не более 0,8% при нагреве корпуса до 100°C. Это позволяет использовать указанный номинал в прецизионных делителях без необходимости термостабилизации.

Нюансы монтажа и теплоотвода

Если рассматривать применение в реальных условиях, осевой корпус требует особого внимания к расстоянию между корпусом и платой. Практический совет: при ручной пайке этого компонента оставляйте зазор не менее 2 мм между корпусом и поверхностью PCB — это обеспечит конвекционный теплоотвод и предотвратит локальный перегрев текстолита. Для номинала 820 Ом при мощности 2 Вт температура корпуса может достигать 155°C, поэтому не рекомендуется размещать термочувствительные элементы ближе 10 мм без дополнительной вентиляции.

Важный нюанс: при автоматической пайке волной припоя время контакта с расплавом не должно превышать 3 секунд при температуре 260°C. Превышение этого режима может привести к смещению металлопленочного слоя и уходу номинала за пределы допуска.

Подбор замены и кросс-референс

FMP200JR-52-820R может заменить PR02000208200JR500, если требуется более низкий ТКС; в остальных случаях рекомендуем оригинал для обеспечения стабильности при длительной эксплуатации.

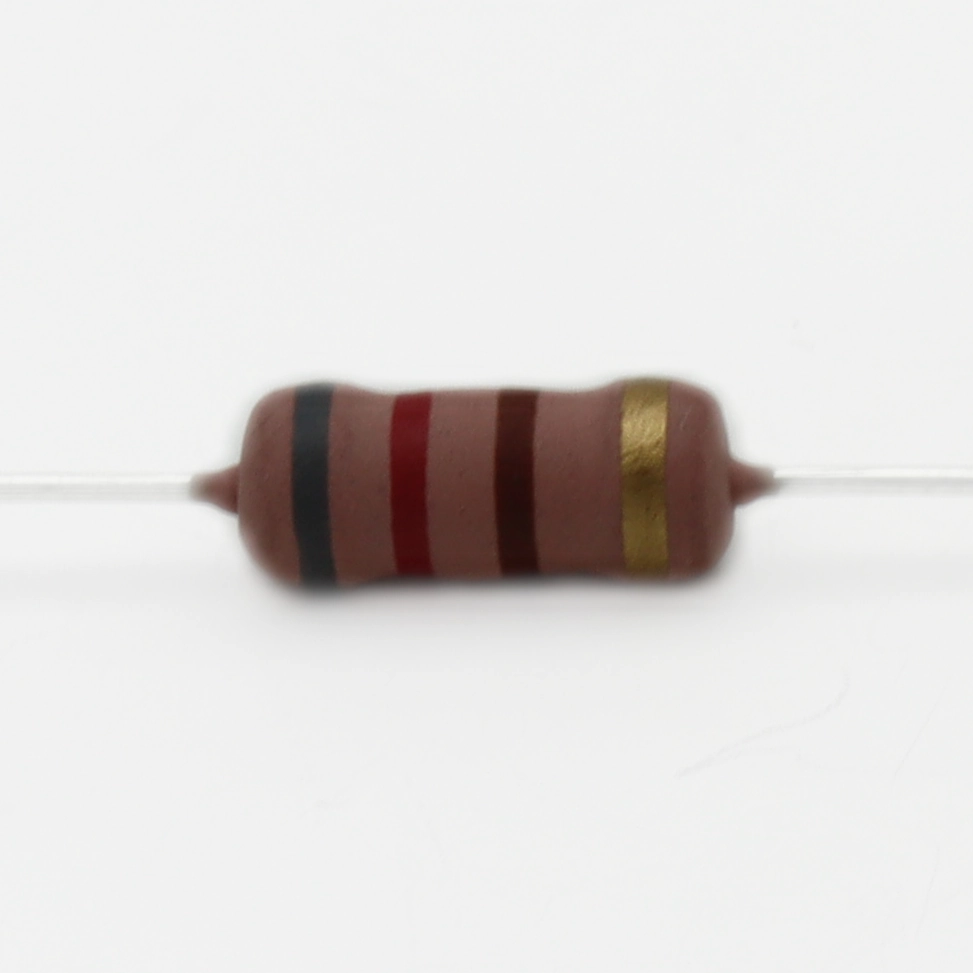

Типовые области применения

Данный компонент находит применение в следующих устройствах и системах:

• Импульсные блоки питания: используется в цепи обратной связи для точной установки выходного напряжения, обеспечивая стабильность при температурных колебаниях.
• Промышленные контроллеры: применяется в токоограничительных цепях входных модулей, защищая чувствительные входы от перегрузок.
• Датчики температуры: входит в состав прецизионных делителей, где низкий ТКС критичен для точности измерений.

Ключевой вывод: Металлопленочный резистор 820 Ом 2 Вт от Yageo — оптимальный выбор для силовых цепей, где требуется сочетание огнестойкости, стабильного ТКС и низкого уровня шумов.

Заказать FMP200JR-52-820R с доставкой по РФ можно в каталоге Эиком.

Технические характеристики могут уточняться производителем. Перед проектированием рекомендуем свериться с актуальным даташитом на официальном сайте Yageo.
