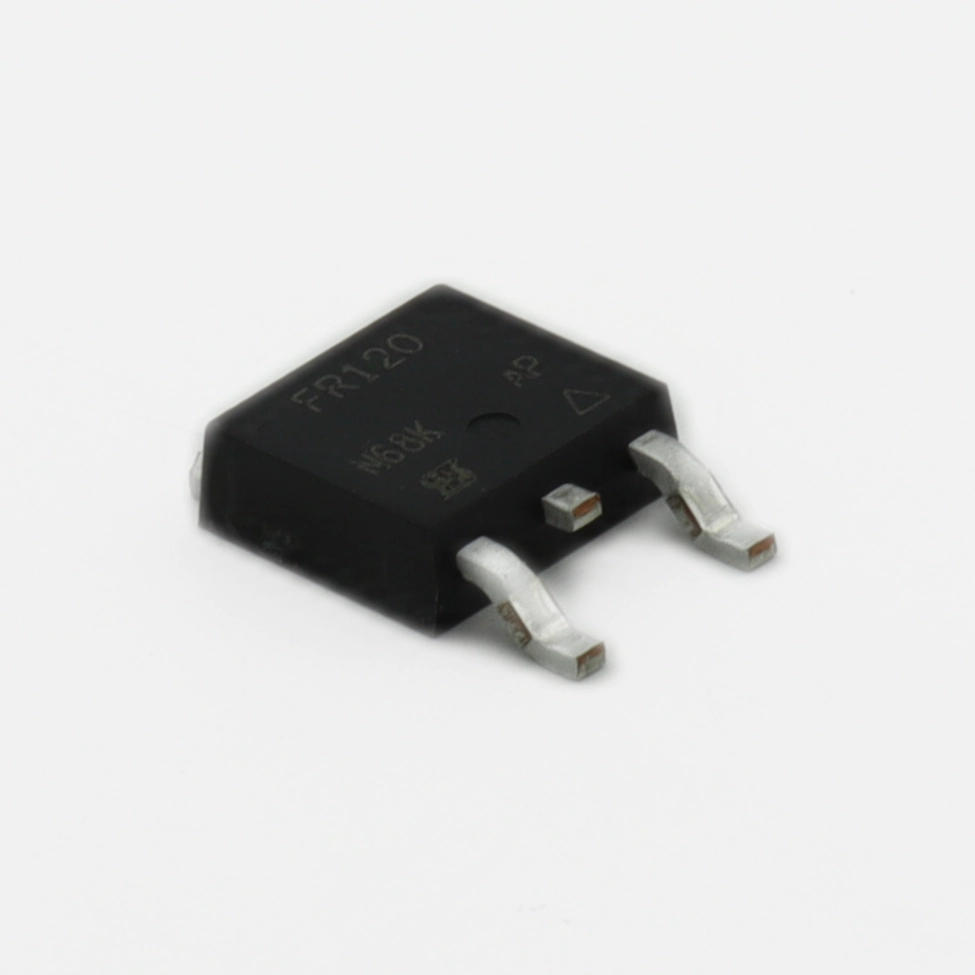

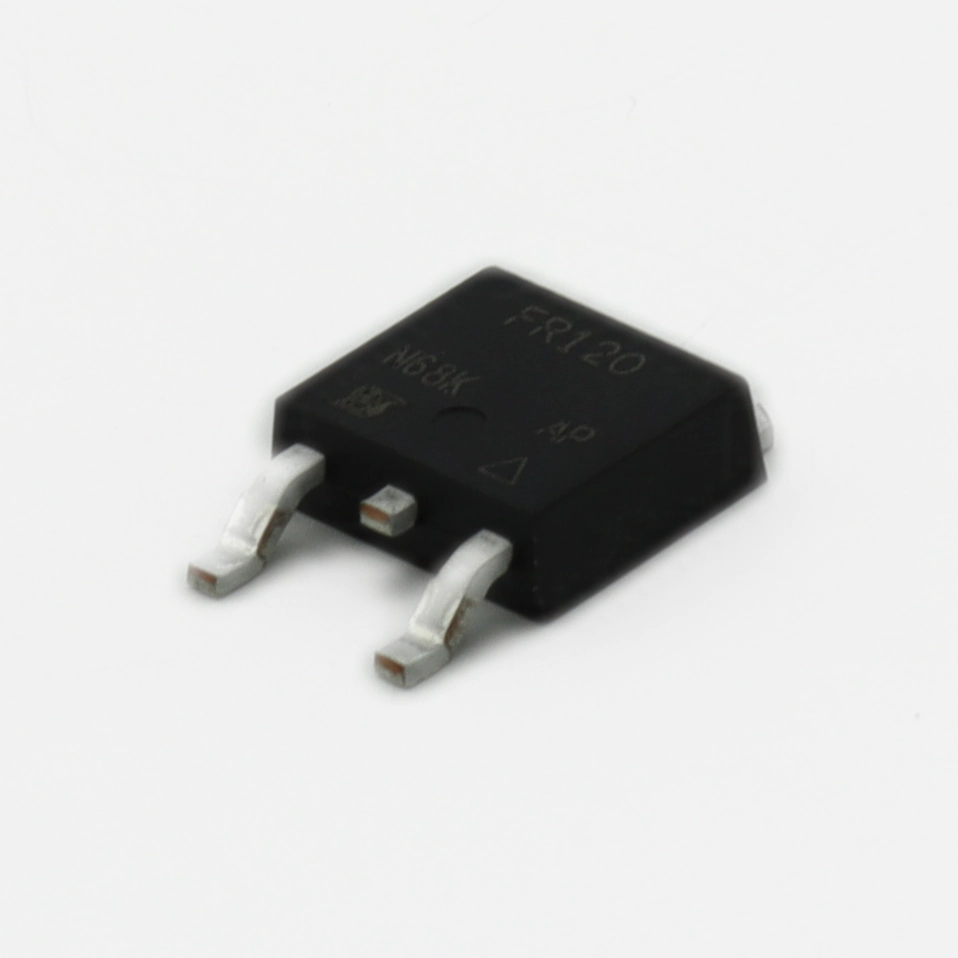

Детальный обзор n-канального полевого транзистора IRFR120PBF: особенности теплоотвода в корпусе DPAK

Как обеспечить эффективное переключение нагрузки до 100 В при ограниченной площади печатной платы? IRFR120PBF от Vishay — n-канальный полевой транзистор на 100 В и 7,7 А в корпусе DPAK, представленный в разделе Полевые транзисторы - Одиночные, решает эту задачу за счёт сочетания компактного форм-фактора для поверхностного монтажа и достаточного запаса по току для силовых ключей средней мощности.

Ключевые параметры для проектировщика

• Тип канала: N-Channel MOSFET
• Максимальное напряжение сток-исток (V_DS): 100 В
• Непрерывный ток стока (I_D): 7,7 А (при T_A = 25 °C)
• Сопротивление открытого канала (R_DS(on)): 0,27 Ом при V_GS = 10 В
• Пороговое напряжение затвора (V_GS(th)): 2,0–4,0 В
• Корпус: DPAK (TO-252AA)

Содержание

• Ключевые параметры для проектировщика
• Почему теплоотвод в DPAK критичен при 100 В
• Нюансы поверхностного монтажа корпуса TO-252
• Сравнение с альтернативными решениями
• Примеры практического применения

Почему теплоотвод в DPAK критичен при 100 В

С технической точки зрения, корпус DPAK (TO-252AA) обеспечивает тепловое сопротивление переход-окружающая среда на уровне 50 °C/Вт без дополнительного радиатора. При R_DS(on) = 0,27 Ом и токе 7,7 А рассеиваемая мощность достигает порядка 16 Вт. Это означает, что температура перехода быстро приближается к предельным 175 °C, если не предусмотреть медную полигональную площадку на плате.

На практике инженеры закладывают площадку площадью не менее 6 см² с толщиной меди 2 унции (70 мкм). Именно от качества этой площадки зависит реальный рабочий ток транзистора, а не только значения из даташита, снятые при идеальных условиях. Если площадь меди ограничена, имеет смысл снизить рабочий ток до 5–6 А или перейти на корпус TO-220.

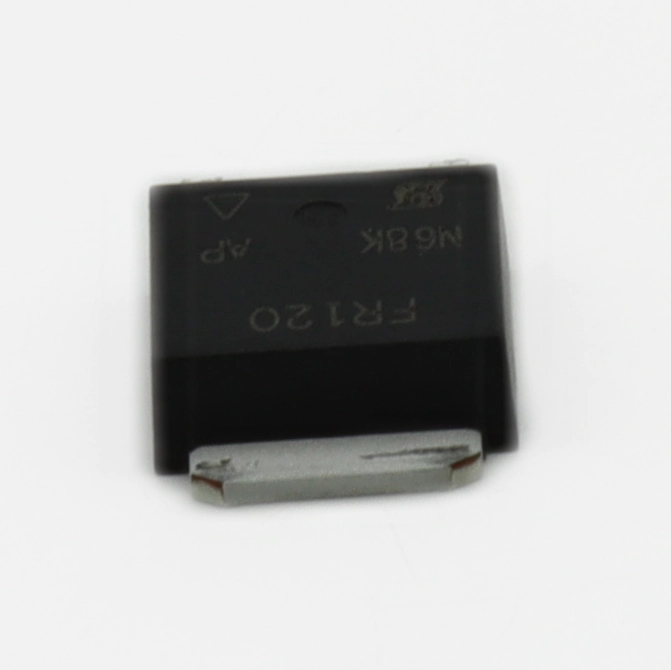

Нюансы поверхностного монтажа корпуса TO-252

Практический аспект, который стоит учесть: корпус DPAK имеет металлический фланец, электрически соединённый со стоком. При автоматической пайке волной припоя необходимо контролировать температуру предварительного нагрева — не более 150 °C — чтобы избежать термического удара по керамической подложке и отслоения кристалла.

Обратите внимание, что при ручном ремонте паяльником мощностью 60 Вт время контакта с выводами не должно превышать 3 секунды. Превышение этого порога приводит к деградации p-n переходов, что на этапе входного контроля может не выявиться, но проявится в виде повышенного тока утечки через 500–1000 часов эксплуатации. Данный компонент в партии Эиком проходит входной контроль параметров, что снижает риск попадания брака в производство.

Сравнение с альтернативными решениями

IRFR9120PBF отличается сниженным сопротивлением открытого канала 0,19 Ом, что делает его подходящим для импульсных источников питания с повышенными требованиями к КПД. AUIRFR120TZ от Infineon может заменить IRFR120PBF, если требуется автомобильный температурный диапазон до 175 °C; в остальных случаях рекомендуем оригинал от Vishay как оптимальный баланс стоимости и характеристик.

Примеры практического применения

IRFR120PBF находит применение в следующих устройствах и системах:

• Импульсные блоки питания 48 В: транзистор работает в качестве синхронного выпрямителя, обеспечивая КПД преобразования выше 92% за счёт низкого R_DS(on) и быстрого переключения.
• Контроллеры светодиодного освещения: модель используется в качестве ключевого элемента ШИМ-диммера, коммутируя нагрузку до 7 А при напряжении шины 80–96 В.
• Промышленные драйверы соленоидов: данный компонент управляет индуктивной нагрузкой клапанов, обеспечивая быстрый спад тока при отключении благодаря низкой ёмкости затвора.

Ключевой вывод: IRFR120PBF — надёжный силовой ключ для коммутации нагрузок до 100 В в компактных устройствах с поверхностным монтажом, где критичен баланс между габаритами и тепловыми характеристиками.

Vishay IRFR120PBF доступен к отгрузке — оформите заказ на сайте.

Производитель оставляет за собой право изменять спецификации. Актуальную документацию можно найти на сайте Vishay.
