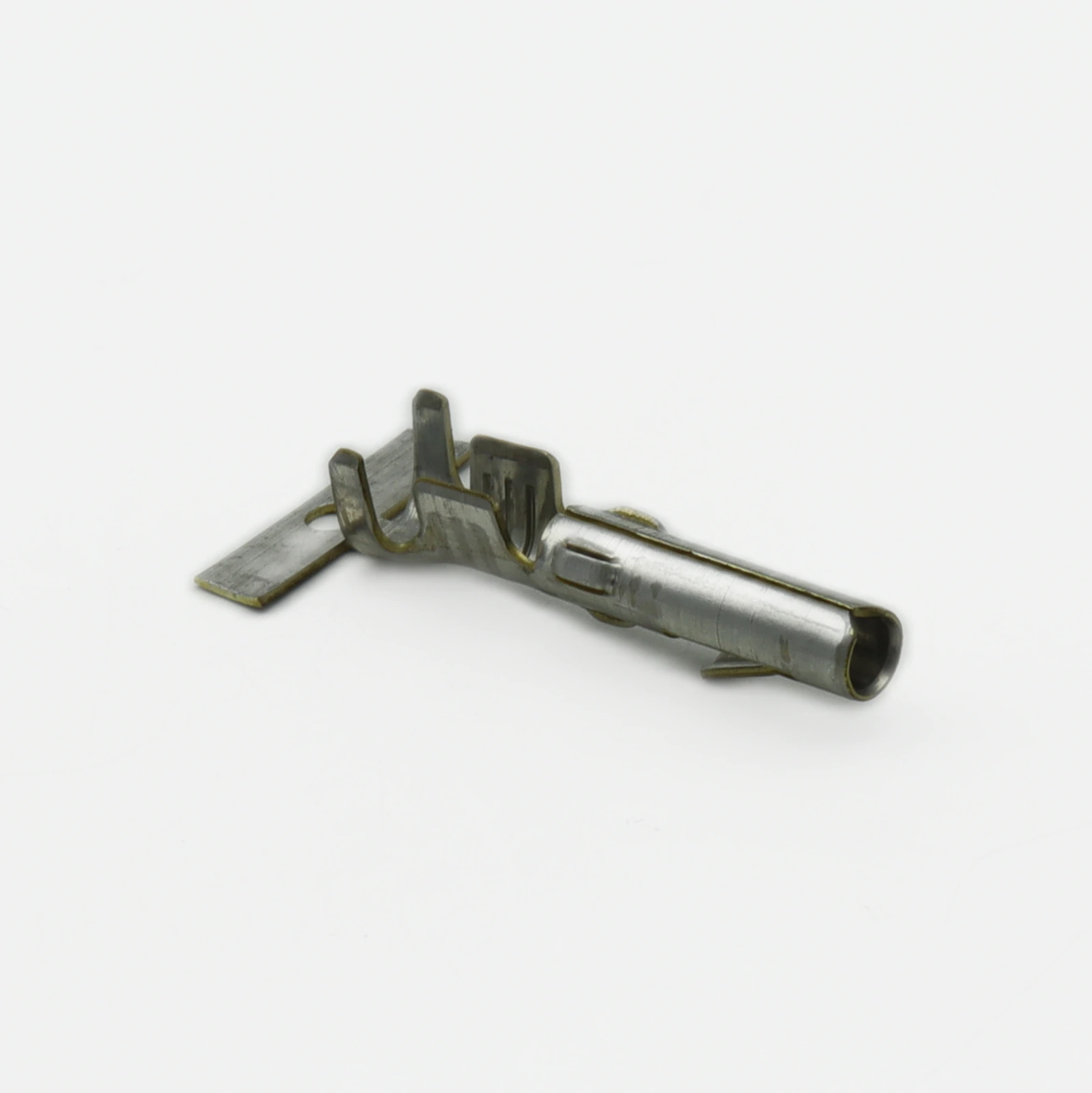

Детальный обзор обжимного гнездового контакта 61117-1 — секреты стабильного соединения

Как обеспечить стабильное электрическое соединение в условиях постоянной вибрации и многократных переподключений? Гнездовой обжимной контакт 61117-1 от AMP - TE CONNECTIVITY решает эту задачу за счёт продуманной геометрии зоны обжима и лужёного покрытия, защищающего от окисления. Модель рассчитана на проводники сечением 14–20 AWG и представлена в разделе Прямоугольные разъемы - Контакты как универсальное решение для промышленных и телекоммуникационных систем.

На что смотреть при подборе

• Тип контакта: гнездовой (socket), обжимной
• Сечение провода: 14–20 AWG (0,5–2,0 мм²)
• Покрытие: лужение (tin) — защита от коррозии
• Материал: фосфористая бронза с высокой упругостью
• Номинальный ток: до 13 А (зависит от сечения)

Содержание

• Какой инструмент использовать для качественного обжима?
• Нюансы монтажа и типовые ошибки
• Совместимость и подбор аналогов
• Примеры практического применения

Какой инструмент использовать для качественного обжима?

С технической точки зрения, надёжность обжимного соединения определяется не только самим контактом, но и корректным подбором инструмента. Для данной модели оптимально подходят ручные обжимные клещи с матрицей, рассчитанной на диапазон 14–20 AWG. Критично, чтобы матрица формировала шестигранный или В-образный профиль обжима — это обеспечивает газонепроницаемое соединение без пустот.

Практический аспект, который стоит учесть: при работе с проводниками 18–20 AWG (минимальное сечение для этого контакта) рекомендуется использовать позиционер, фиксирующий контакт в матрице строго по центру. Без позиционера тонкий провод может сместиться, что приведёт к неполному обхвату жилы и повышенному переходному сопротивлению. На производстве эту проблему часто обнаруживают только на этапе вибротестирования готового изделия.

Нюансы монтажа и типовые ошибки

На практике engineers нередко сталкиваются с двумя проблемами при интеграции этого контакта в систему. Первая — чрезмерное усилие при вставке в корпус разъёма, что обычно указывает на деформацию фиксирующего язычка при неправильном обжиме. Вторая — недостаточная глубина захода изоляции в зону insulation grip, из-за чего механическая нагрузка передаётся на жилу.

Обратите внимание: лужёное покрытие контакта снижает сопротивление в зоне сопряжения, но требует осторожности при хранении. Если партия хранилась во влажной среде более 6 месяцев, перед монтажом рекомендуется провести визуальный осмотр на предмет белёсого налёта — это признак окисления олова, который может потребовать дополнительной очистки или отбраковки.

Важный нюанс: при автоматическом обжиме на прессе настройте высоту хода так, чтобы pull-off test (усилие отрыва провода) составлял не менее 60% от прочности самой жилы — это надёжный индикатор качественного обжима именно для данного диапазона сечений.

Совместимость и подбор аналогов

61117-1 может заменить 170262-1, если используется провод 14 AWG; в остальных случаях рекомендуем оригинал из-за расширенного диапазона сечений.

Примеры практического применения

61117-1 находит применение в следующих устройствах и системах:

• Промышленные контроллеры: обеспечивает надёжное подключение дискретных сигналов в модулях ввода-вывода, выдерживая многократные переподключения при обслуживании.
• Телекоммуникационные кроссовые панели: формирует стабильный контакт в патч-панелях, где лужение защищает от коррозии при длительной эксплуатации.
• Автомобильная диагностическая электроника: применяется в разъёмах OBD-сканеров, где важна вибростойкость и устойчивость к температурным перепадам.

Ключевой вывод: Гнездовой контакт 61117-1 — оптимальный выбор для приложений, требующих надёжного обжимного соединения проводов 14–20 AWG с защитой от окисления и совместимостью с широкой линейкой корпусов AMP.

Нужен этот компонент? Проверьте наличие 61117-1 на складе Эиком.

Спецификации могут обновляться. Перед использованием сверьтесь с официальной документацией AMP - TE CONNECTIVITY.
