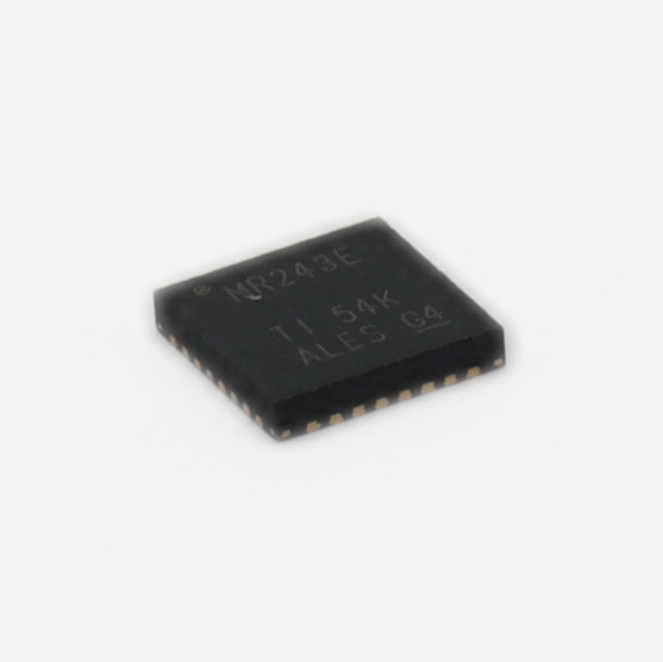

Детальный обзор полнодуплексного трансивера MAX3243EIRHBR: особенности питания и помехозащищённости

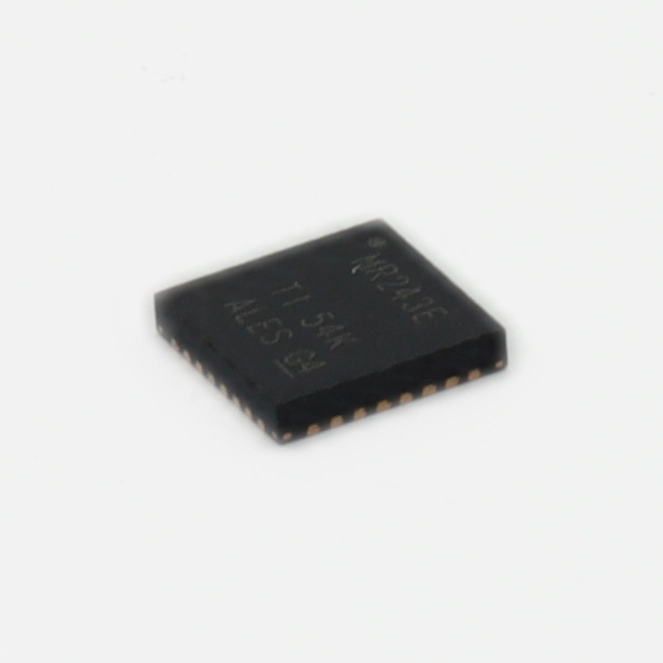

Обеспечить стабильный обмен данными по RS-232 в условиях ограниченного пространства на плате — задача, с которой сталкиваются разработчики компактных интерфейсных модулей. MAX3243EIRHBR от Texas Instruments — полнодуплексный трансивер 3 передатчика / 5 приёмников в корпусе 32-VQFN, предназначенный для работы при напряжении питания 3,3 В. Данная модель относится к категории Интерфейс - Драйверы, Приемники, Трансиверы и востребована в проектах, где критичны габариты и энергоэффективность.

Ключевые параметры для проектировщика

• Напряжение питания: 3,0–5,5 В
• Конфигурация: 3 передатчика / 5 приёмников
• Корпус: 32-VQFN (5×5 мм)
• Скорость передачи: до 250 кбит/с
• Диапазон температур: −40…+85 °C
• Защита от ESD: ±15 кВ (HBM)

Содержание

• Какие особенности питания нужно учесть?
• Как правильно развести плату в корпусе VQFN?
• Чем заменить при дефиците на рынке?
• В каких устройствах применяется?

Какие особенности питания нужно учесть?

С технической точки зрения, данный чип не требует внешних повышающих конденсаторов для формирования напряжений уровня RS-232 — внутренние charge-pump схемы генерируют необходимые ±5,5 В из одного источника 3,3 В. Однако на практике инженеры сталкиваются с тем, что при длине кабеля свыше 3 метров возникают отражения сигнала, приводящие к ошибкам приёма. Рекомендуется устанавливать керамические конденсаторы 100 нФ и 10 мкФ максимально близко к выводам VCC и GND, причём 10 мкФ компенсирует импульсные броски тока при переключении передатчиков.

Важный нюанс: выводы SHUTDOWN_N позволяют перевести микросхему в режим пониженного потребления (типично 1 мкА). При проектировании промышленных контроллеров это удобно использовать для отключения интерфейса в спящем режиме без потери конфигурации.

Как правильно развести плату в корпусе VQFN?

Корпус 32-VQFN с шагом выводов 0,5 мм требует внимательного подхода к трассировке. Тепловой PAD (exposed pad) на нижней стороне корпуса необходимо соединять с земляным полигоном через минимум 9 термовиазов диаметром 0,3 мм — это обеспечивает отвод тепла и снижает паразитную индуктивность. При волновой пайке рекомендуется использовать трафарет с уменьшением площади апертур на 20 % для пасты, чтобы избежать всплытия компонента.

Чем заменить при дефиците на рынке?

При выборе между MAX3243EIRHBR и SP3243ECA-L учитывайте тип корпуса: первый оптимален для高密度-разводки, второй проще в ручном прототипировании. MAX3243EEAI+ полностью совместим по функционалу, но имеет другой footprint — потребуется переработка посадочного места.

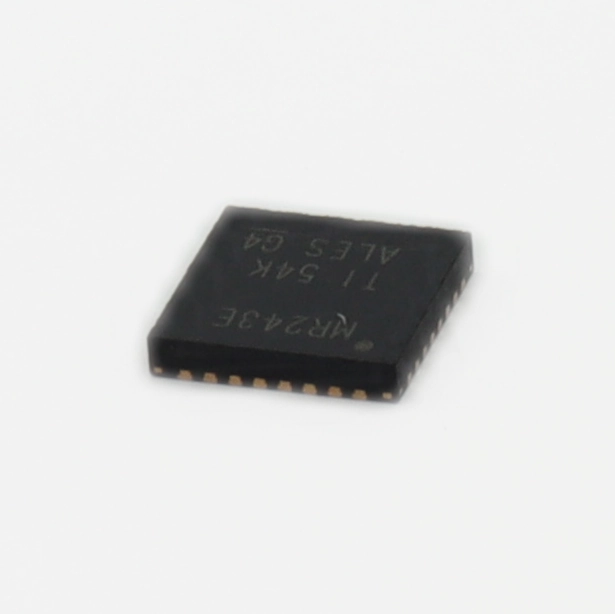

Примеры практического применения

MAX3243EIRHBR находит применение в следующих устройствах и системах:

• Медицинские диагностические приборы: обеспечивает гальванически согласованный интерфейс RS-232 для подключения периферийных модулей сбора данных при ограниченном энергобюджете.
• Промышленные шлюзы Modbus RTU: преобразует сигналы UART микроконтроллера в стандарт RS-232 для связи с legacy-оборудованием на производственных линиях.
• Портативные измерительные приборы: компактный корпус 5×5 мм позволяет разместить трансивер на плате с жёсткими ограничениями по площади.

Ключевой вывод: MAX3243EIRHBR — оптимальный выбор для компактных интерфейсных решений с питанием 3,3 В благодаря интегрированным конденсаторам charge-pump и ESD-защите до ±15 кВ.
