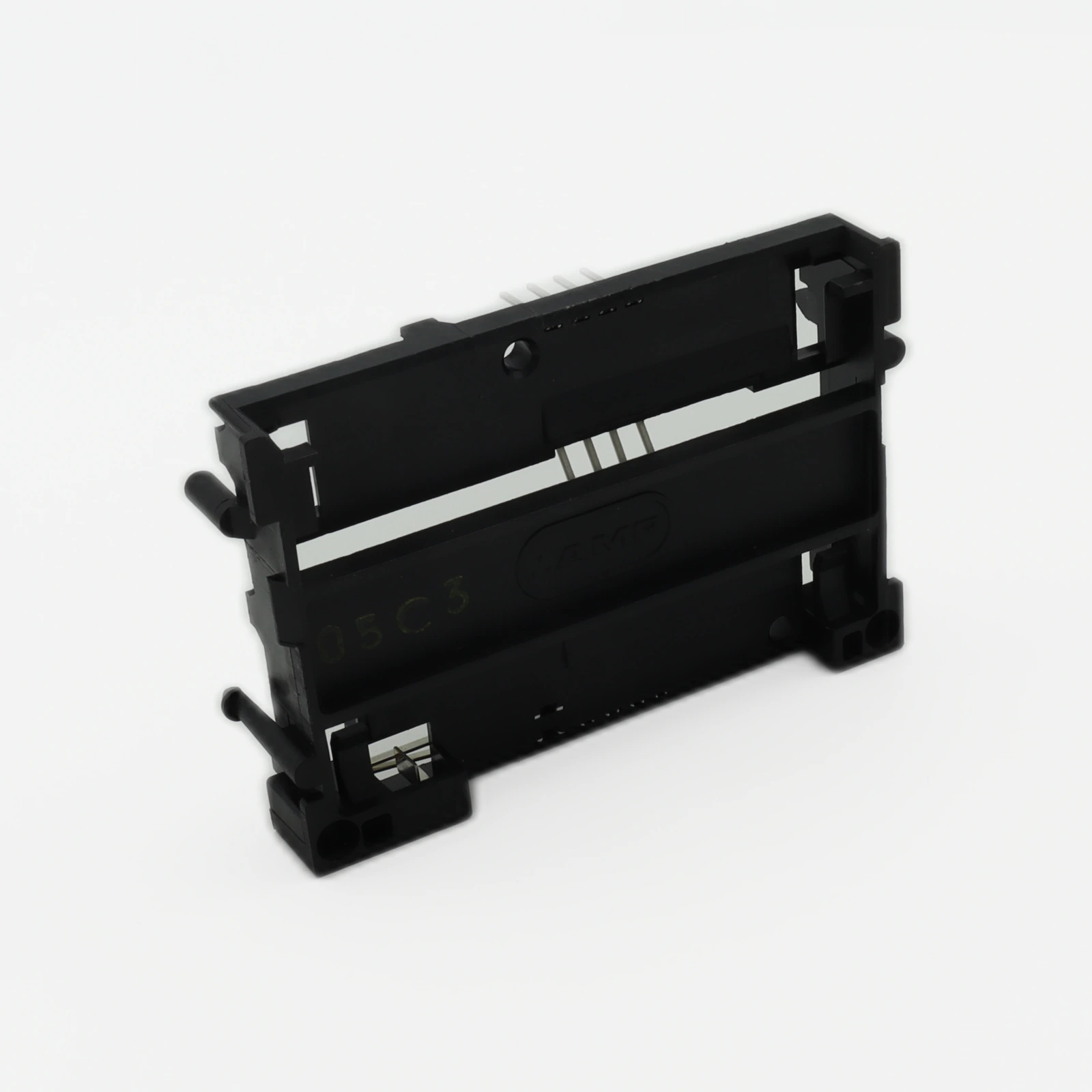

Детальный обзор push-pull разъёма для смарт-карт 5953438-1, особенности углового монтажа

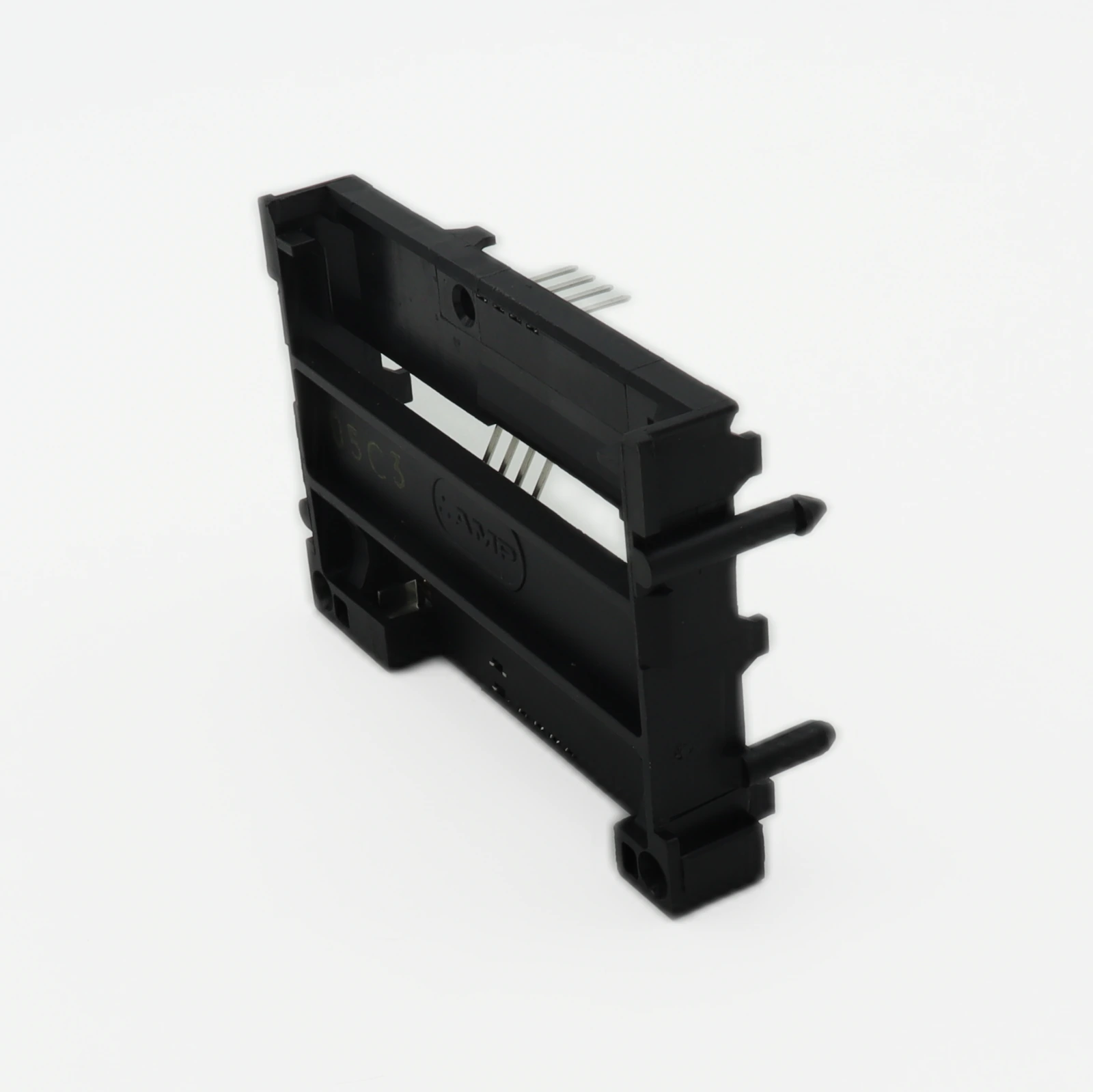

Как обеспечить стабильное считывание смарт-карт при ограниченной высоте корпуса устройства? Ответ кроется в правильном выборе интерфейсного разъёма с угловой геометрией. Модель 5953438-1 от TE Connectivity AMP Connectors — это push-pull разъём для смарт-карт с угловым (R/A) расположением, представленный в разделе Разъемы для карт памяти - PC карты. Инженеры ценят данное решение за сочетание надёжного механического удержания карты и минимального профиля над печатной платой.

Важно для применения

• Тип интерфейса: ISO 7816 смарт-карта, push-pull механизм
• Ориентация монтажа: угловая (R/A), горизонтальное расположение
• Контактная группа: 6 или 8 контактов, покрытие золотом
• Ресурс циклов: не менее 10 000 вставлений/извлечений
• Монтаж: THT (выводы в отверстия), пайка волной
• Диапазон температур: от −25 °C до +70 °C

Содержание

• Почему угловая компоновка решает проблему высоты
• Особенности пайки и механической фиксации
• Совместимость и подбор замены
• Типовые области применения

Почему угловая компоновка решает проблему высоты

С технической точки зрения, горизонтальное расположение разъёма на плате позволяет сократить общую высоту модуля считывания до 10–12 мм вместо типичных 20–25 мм при вертикальной установке. Это критично для терминалов оплаты, POS-систем и встраиваемых контроллеров доступа, где каждый миллиметр корпуса на счету. Push-pull механизм данного разъёма обеспечивает фиксацию карты без дополнительных рычагов или защёлок — пользователь просто вставляет карту до щелчка, а извлечение происходит нажатием на торец.

Контактная группа с золотым покрытием гарантирует стабильное переходное сопротивление даже после тысяч циклов использования. Для инженера, проектирующего платёжный терминал, важно понимать: именно качество покрытия контактов определяет долговременную надёжность считывания, особенно в условиях повышенной влажности или запылённости.

Особенности пайки и механической фиксации

На практике этот разъём монтируется методом пайки волной, и здесь есть важный нюанс, который редко упоминается в документации. Перед пайкой рекомендуется проверить плоскостность выводов относительно поверхности платы — даже незначительный перекос в 0,2 мм может привести к неполному погружению контактов в карту и сбоям считывания. Используйте калибровочный шаблон или оптический контроль после установки компонента на плату перед отправкой в волну припоя.

Практический аспект, который стоит учесть: при ручной прототипной пайке данного разъёма температура жала не должна превышать 260 °C, а время контакта — 3 секунд на вывод. Корпус из термопласта чувствителен к локальному перегреву, и деформация посадочного гнезда приведёт к увеличению усилия вставки карты или, хуже, к потере контакта. Для серийного производства предпочтительна селективная пайка с контролем термопрофиля.

Совместимость и подбор замены

При выборе между 5953438-1 и 69307-001LF учитывайте тип механизма: push-pull обеспечивает более быструю замену карты в полевых условиях, тогда как откидная крышка лучше защищает контакты от пыли при длительном простое устройства.

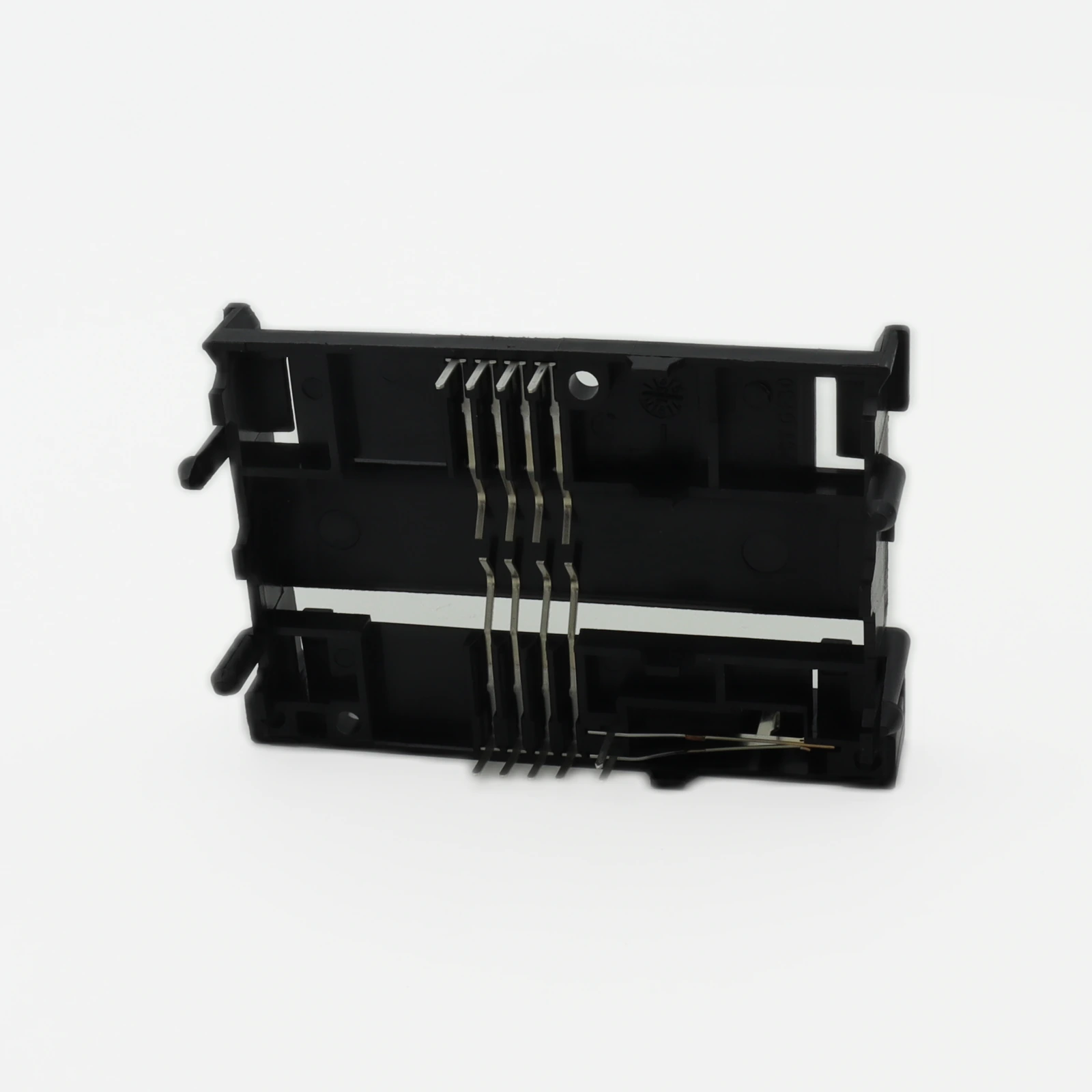

Типовые области применения

5953438-1 находит применение в следующих устройствах и системах:

• Платёжные терминалы (POS): угловой монтаж позволяет разместить считыватель вплотную к дисплею, сокращая глубину корпуса и улучшая эргономику кассовой зоны.
• Контроллеры СКУД: push-pull фиксация карты исключает её случайное выпадение при вибрации от дверного доводчика, обеспечивая стабильное считывание пропусков.
• Медицинские идентификаторы: компактный профиль разъёма позволяет встраивать модуль чтения смарт-карт в настенные панели регистрации пациентов без выступающих элементов.

Ключевой вывод: Угловой push-pull разъём 5953438-1 оптимален для встраиваемых систем считывания смарт-карт, где критичны минимальная высота монтажа и надёжная фиксация без дополнительных механизмов.
