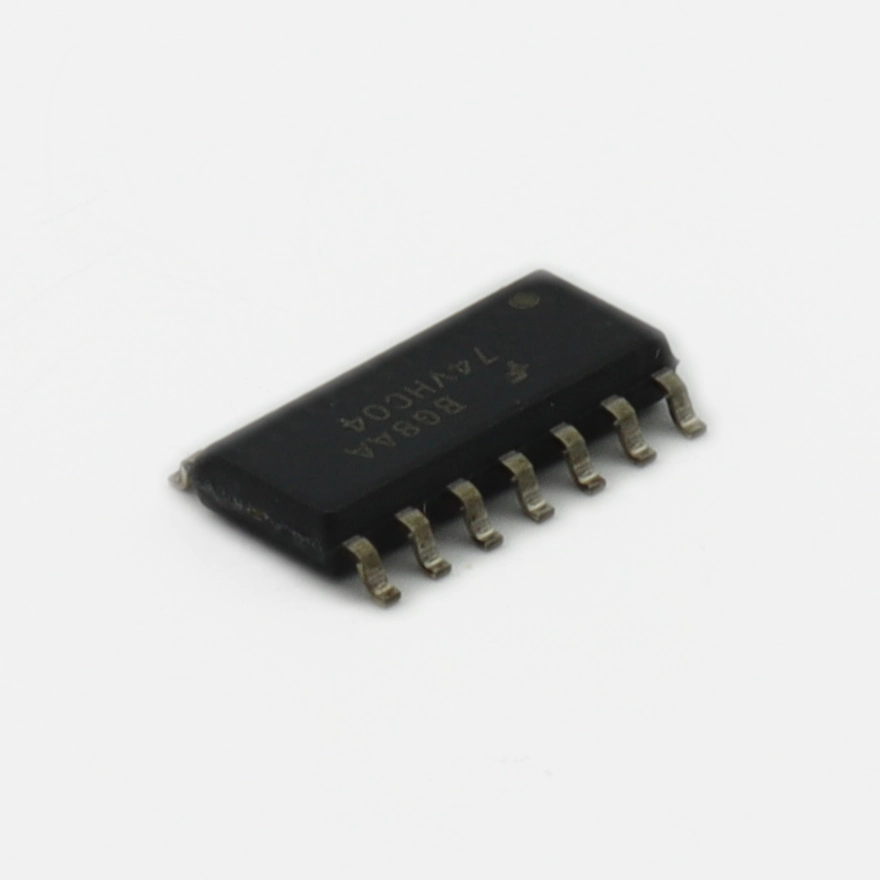

Детальный обзор шестиканального инвертора 74VHC04M, особенности интеграции в слаботочные шины

Детальный обзор шестиканального инвертора 74VHC04M, особенности интеграции в слаботочные шины

Как обеспечить согласование логических уровней между 3,3 В и 5 В доменами без применения специализированных трансляторов? На практике эту задачу решает 74VHC04M — шестиканальный инвертор с одним входом на канал от Fairchild Semiconductor, представленный в разделе Логические микросхемы - Затворы и Инверторы. Данная модель сочетает быстродействие семейства VHC с устойчивостью к перенапряжениям на входах, что делает её востребованной в смешанных цифровых системах.

Важно для применения

  • Питание: 2,0–5,5 В
  • Число каналов: 6 независимых инверторов
  • Корпус: SOIC-14 (шаг 1,27 мм)
  • Выходной ток: ±8 мА (тип.)
  • Задержка: 4,6 нс при 5 В
  • Диапазон температур: −40…+85 °C
  • Устойчивость входов: до 7 В независимо от VCC
  • Ток потребления: 20 мкА (макс., статический)

Содержание

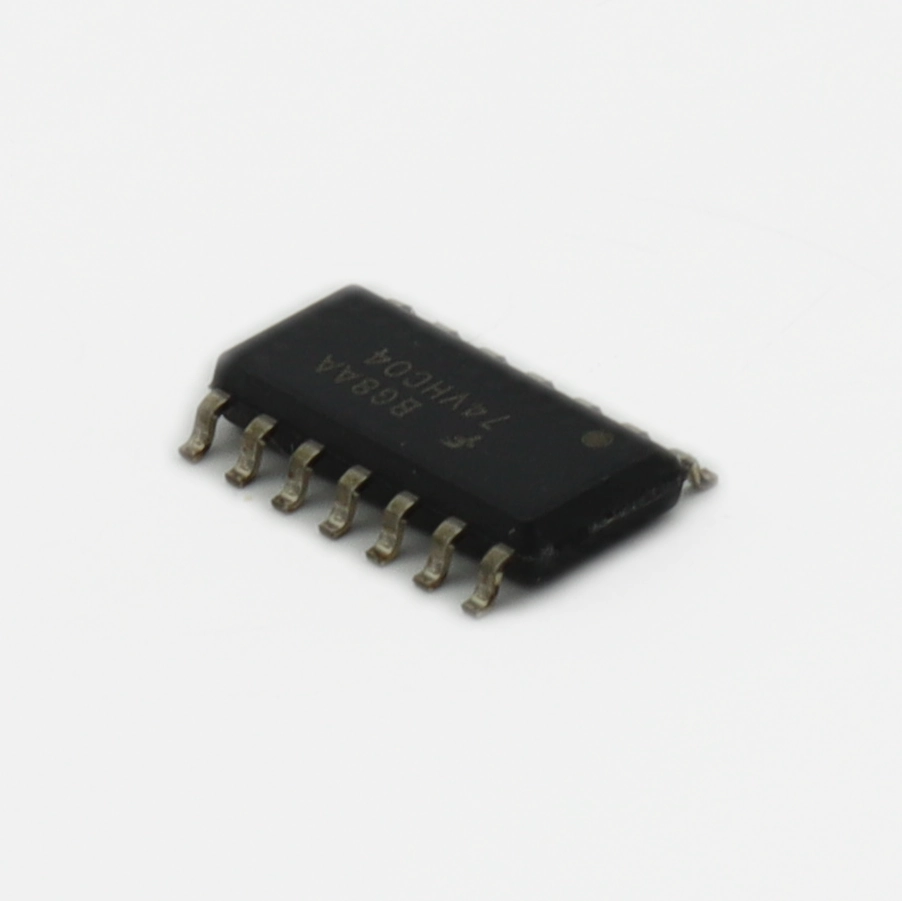

74VHC04M от Fairchild Semiconductor фото 1

Архитектура и особенности входного каскада

С технической точки зрения, эта микросхема построена на базе КМОП-структуры с улучшенным входным каскадом, допускающим подачу напряжения до 7 В независимо от уровня VCC. Это означает, что при питании 3,3 В на вход можно безопасно подавать сигналы 5 В логики — устройство работает как пассивный понижающий транслятор с одновременной инверсией. Шесть независимых каналов позволяют обработать целую шину данных или управляющих линий в одном корпусе SOIC-14.

Для инженера, проектирующего смешанные системы, важно учитывать, что выходной каскад обеспечивает rail-to-rail переключение с типовой задержкой 4,6 нс при VCC = 5 В. При снижении питания до 3,3 В задержка возрастает примерно до 6,5 нс, что остаётся приемлемым для большинства интерфейсов с тактовой частотой до 50 МГц.

Практический аспект: развязка шин питания

Важный нюанс, который редко освещается в документации: при использовании данного чипа в роли транслятора уровней между доменами 3,3 В и 5 В критически важно размещать блокировочный конденсатор 100 нФ непосредственно у выводов 7 (GND) и 14 (VCC). Корпус SOIC-14 имеет паразитную индуктивность выводов порядка 3–5 нГн, что при одновременном переключении всех шести каналов может вызвать просадку VCC до 200–300 мВ. На практике это проявляется как дребезг на выходах при частотах выше 30 МГц. Решение — дополнительный танталовый конденсатор 4,7 мкФ на расстоянии не более 10 мм от корпуса, а также разводка VCC-полигона шириной от 0,3 мм для снижения импеданса шины питания.

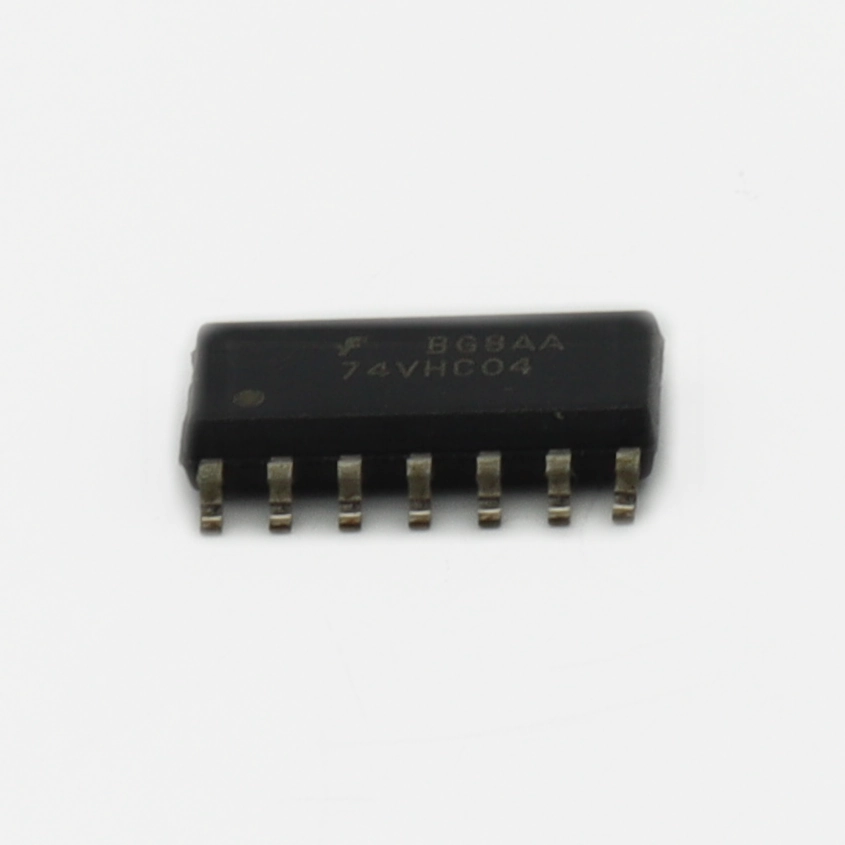

Применение 74VHC04M

Типовые ошибки при проектировании

На практике инженеры нередко подключают выходы этой микросхемы напрямую к ёмкостным нагрузкам свыше 50 пФ без последовательного резистора. Это приводит к кратковременным броскам тока через выходные транзисторы и, как следствие, к ускоренной деградации кристалла. Рекомендуется включать резистор 33–47 Ом последовательно с каждым выходом при работе на длинные дорожки или кабельные линии.

Обратите внимание: хотя входы допускают напряжение до 7 В, это справедливо только при VCC ≥ 2 В. При обесточенной микросхеме подача сигнала на входы может вызвать паразитное питание через защитные диоды, что приведёт к неопределённому состоянию выходов и потенциальному повреждению соседних компонентов.

Подбор аналогов

Партномер Производитель Корпус Задержка (при 5 В) Ценовой сегмент
74VHC04M Fairchild Semiconductor SOIC-14 4,6 нс средний
MC74VHC04DR2G ON Semiconductor SOIC-14 4,7 нс средний
SN74VHC04DR Texas Instruments SOIC-14 5,0 нс бюджет
TC74VHC04FT Toshiba TSSOP-14 4,3 нс средний

74VHC04M может быть заменён на MC74VHC04DR2G при условии совместимости по цоколёвке; в остальных случаях рекомендуем оригинал для гарантии параметра устойчивости входов до 7 В.

Примеры практического применения

74VHC04M находит применение в следующих устройствах и системах:

  • Платы сопряжения FPGA с периферией: инвертирование и согласование уровней между ядром 3,3 В и внешними модулями 5 В, что устраняет необходимость в дорогих двунаправленных трансляторах для однонаправленных линий.
  • Промышленные контроллеры ввода-вывода: формирование инверсных стробирующих сигналов для АЦП и регистров сдвига, где шесть каналов покрывают типовую шину управления без привлечения дополнительных логических элементов.
  • Модули интерфейсов RS-232/RS-485: инверсия линий TX/RX для корректного подключения к UART-контроллерам с обратной полярностью, обеспечивая совместимость без перепроектирования печатной платы.

Ключевой вывод: Шестиканальный инвертор в корпусе SOIC-14 оптимален для задач трансляции уровней и инверсии сигналов в смешанных 3,3/5 В системах благодаря допуску входного напряжения до 7 В и минимальному статическому потреблению.

Нужен этот компонент? Проверьте наличие 74VHC04M на складе Эиком.

Спецификации могут обновляться. Перед использованием сверьтесь с официальной документацией Fairchild Semiconductor.
